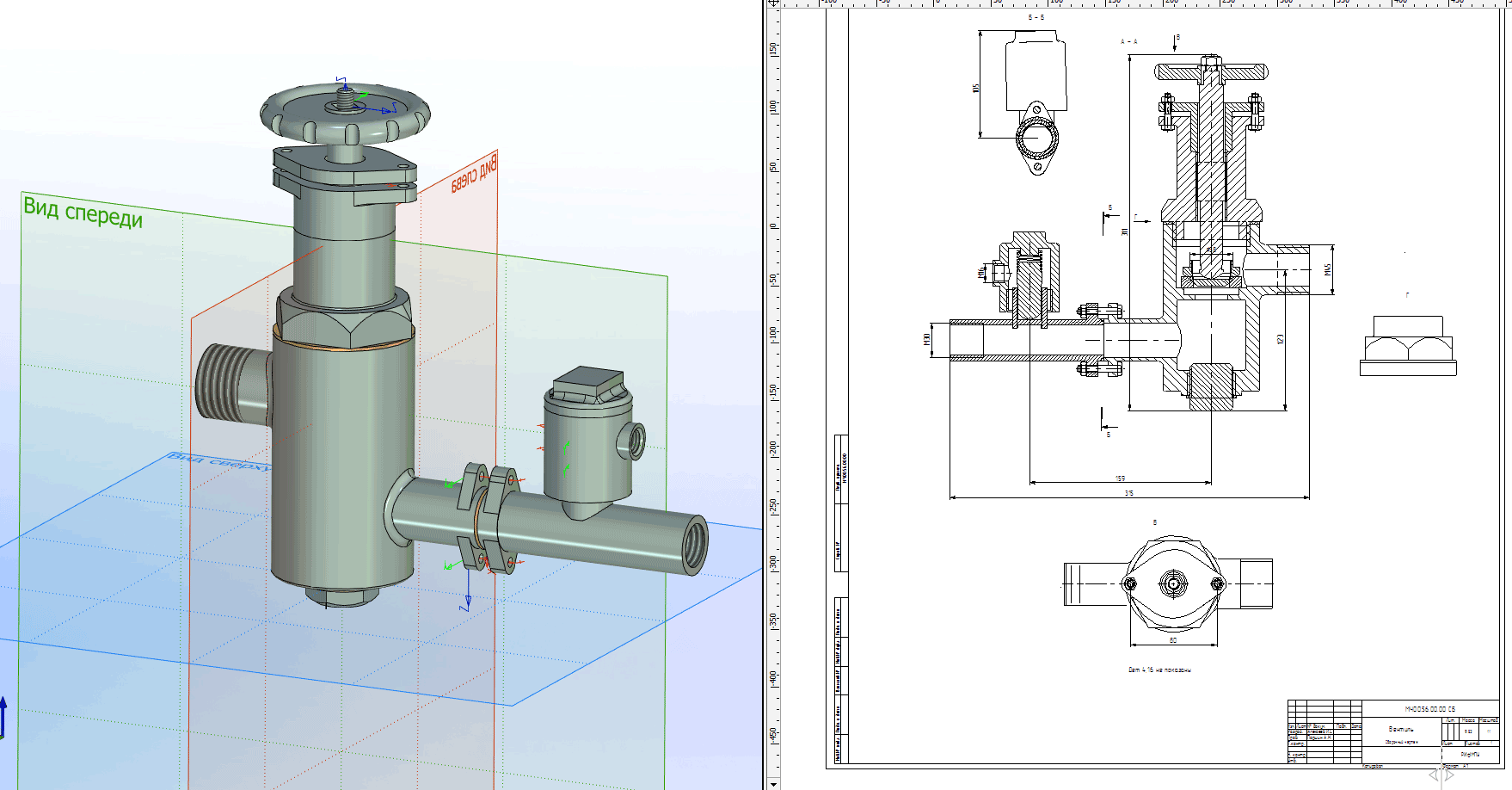

3D сборка вентиля, так же в которой имеются все чертежи и 3D модели составляющих деталей.
С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" МЧ00.56.00.00.СБ. Выполнена в T-Flex CAD 14.
