КОМПАС 3D 18

3D сборка "Вентиль" МЧ00.56.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта и машиностроения
Расчетно-графическая работа по дисциплине "САПР"
На тему: "Построение 3D сборки в программе SolidWorks"
Чернигов 2016

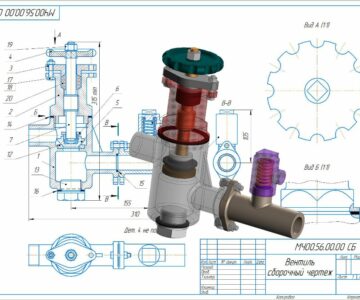

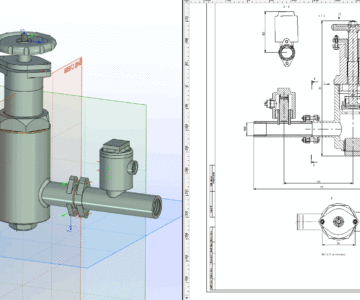

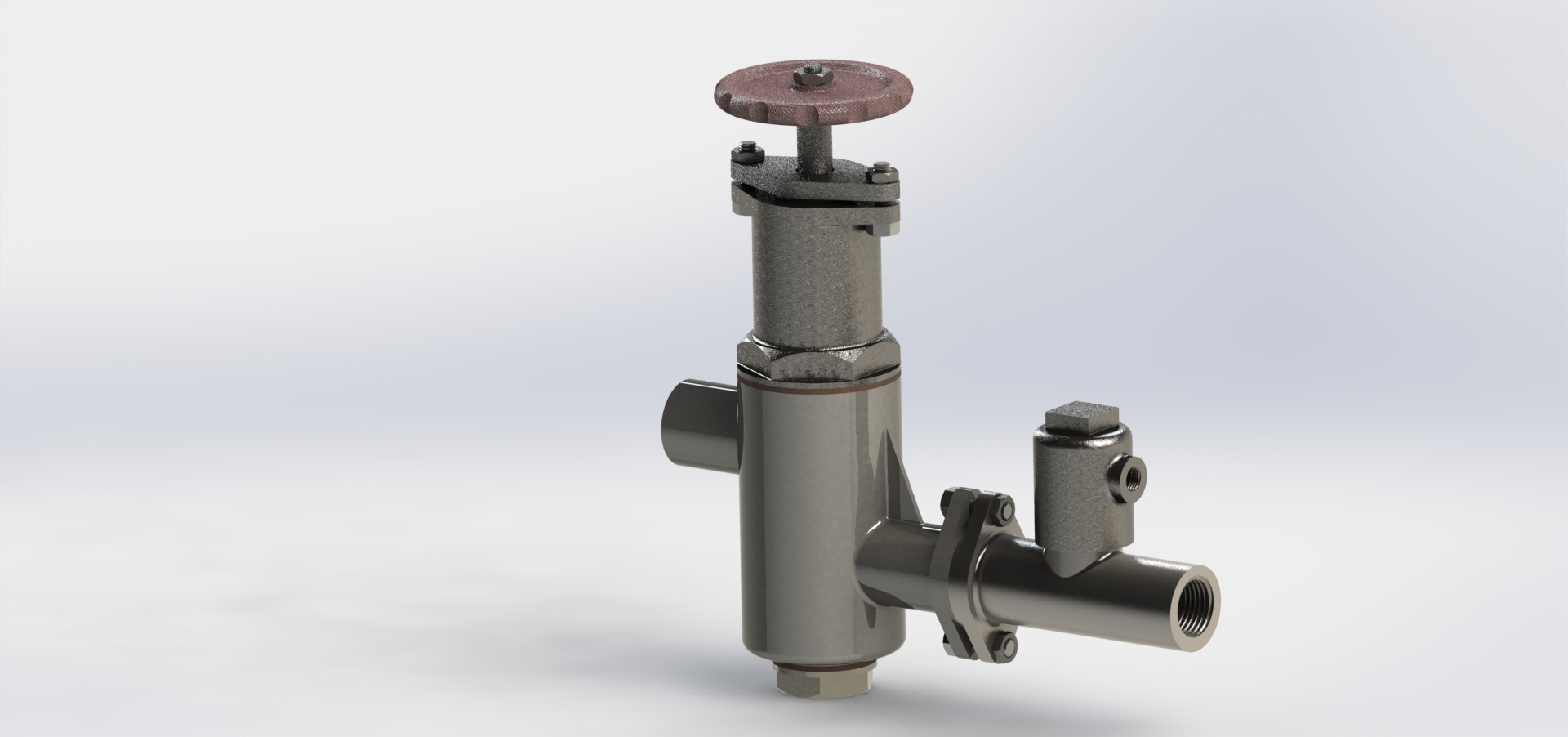

С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.56.00.00.СБ. Выполнена в SolidWorks 2013 с разносом элементов.
Процесс сборки:

https://youtu.be/XjDHhwvkhoU

Состав: 3D Сборка, 3D модели всех деталей. Язык документа

Софт: SolidWorks 2013

Просмотр файлов
Вентиль\1-корпус.SLDPRT
Вентиль\10-пружина.SLDPRT
Вентиль\11-клапан.SLDPRT
Вентиль\12-седло.SLDPRT
Вентиль\13-пробка.SLDPRT
Вентиль\14-прокладка.SLDPRT
Вентиль\15-прокладка.SLDPRT
Вентиль\16-прокладка.SLDPRT
Вентиль\17-болт.SLDPRT
Вентиль\18-гайка.SLDPRT
Вентиль\19-гайка.SLDPRT
Вентиль\2-крышка.SLDPRT
Вентиль\20-войлок.SLDPRT
Вентиль\3-фланец.SLDPRT
Вентиль\4-маховичок.SLDPRT
Вентиль\5-клапан.SLDPRT
Вентиль\6-втулка.SLDPRT
Вентиль\7-винт.SLDPRT
Вентиль\8-колпак.SLDPRT
Вентиль\9-тройник.SLDPRT
Вентиль\Сборка1.SLDASM
Вентиль
