Зубчатая муфта d=40
ГМУ им. адм. Ф.Ф Ушакова
Курсовой проект по дисциплине "Компьютерная графика"
Новороссийск 2015
Предназначены для соединения соосных горизонтальных валов с использованием промежуточного вала
Описание сборочного чертежа Муфта зубчатая.
Зубчатая муфта предназначена для соединения двух валов d=40, например вала электродвигателя с валом машины.

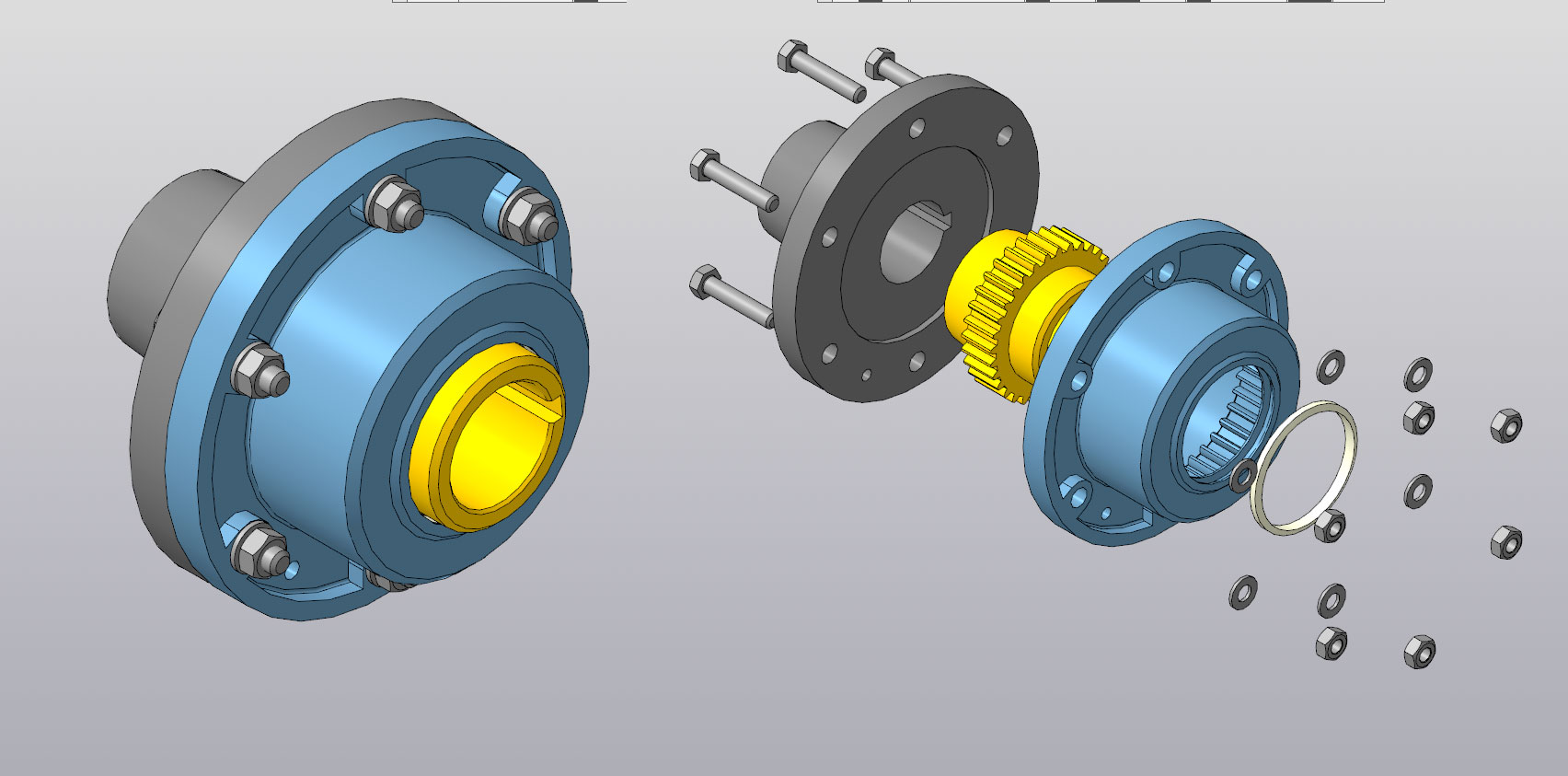

Две полумуфты 1 и 3 насаживаются на шпонках на концы соединяемых валов. Полумуфта 1 и кожух 2 скреплены шестью болтами 4. Чтобы в муфту через зазор не попадали грязь и влага, поставлено войлочное уплотнительное кольцо 7.
Состав: 3D Сборка, Вид общий (ВО)
Софт: КОМПАС-3D 14
