ФГБОУ ВО НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ ИНЖЕНЕРНЫЙ ИНСТИТУТ
КУРСОВАЯ РАБОТА по компьютерному проектированию
Тема: Проектирование модели зубчатого колеса
Новосибирск 2022
Исходные данные:
Вариант: 33
m =2,5
Z1 = 40
Z2 = 20
dв1 = 18
Dв1 = 24
dв2 = 16
Dв2 = 24
шпонка - призматическая.
Наружный диаметр шестерни: 105 мм
Наружный диаметр колеса: 55 мм
Межосевое расстояние: 75 мм.
Ширина шестерни и колеса: 40 мм.
Задание:
1. По заданному модулю (m), числу зубьев (z), диаметру отверстия (dв)
выполнить рабочий чертеж и твердотельную модель ведущей шестерни
(вала-шестерни).
2. По заданному модулю (m), числу зубьев (z), диаметру отверстия (dв)
выполнить рабочие чертежи и твердотельные модели ведомой шестерни
(вала-шестерни).

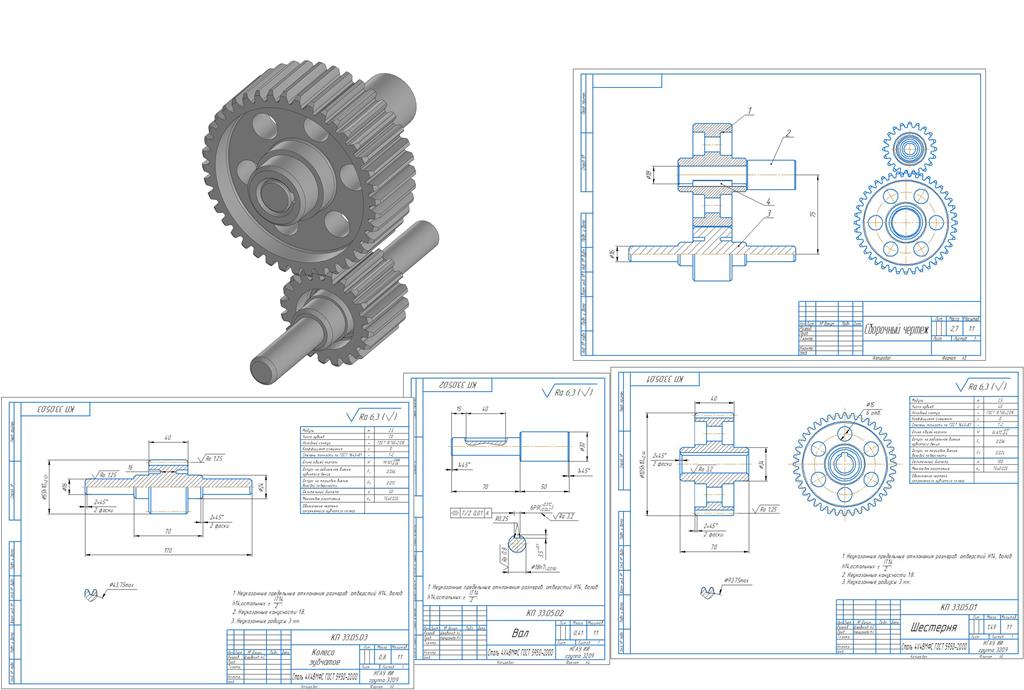

3. Рассчитать и вычертить трехмерный сборочный чертёж цилиндрической
зубчатой передачи и заполнить спецификацию и получить двухмерный
чертеж
Проектирование по методическому указанию по компьютерному проектированию НГАУ.
В пояснительной записке указано содержание. Расчетов нет, все проектирование велось в КОМПАСЕ по исходным данным.
