Автоматизированный комплекс снабжения технической водой технологического оборудования цеха труб ПАК ОАО «ГАЗ»

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Машиностроительные технологические комплексы и обработка металлов давлением»
Дисциплина "Проектирование технических комплексов"
Тема: "Автоматизированный комплекс снабжения технической водой технологического оборудования цеха труб ПАК ОАО «ГАЗ»"
2010

Автоматизированный комплекс снабжения технической водой
технологического оборудования цеха труб ПАК ОАО «ГАЗ»
В конце 2003 г. произошло одно событие, без которого, быть может не было бы этого дипломного проекта, - как обычно, придя на работу в 645 и проводя утренний обход узлов ввода энергоносителей цеха труб Производства Арматуры и Колес, работники службы энергетика были неприятно удивлены значительным снижением давления технической воды. Такое случалось и раньше: в ночное время Управление Главного Энергетика часто давало указание Водозабору отключить на ночь, когда потребление воды подразделениями завода снижалось, вторую ступень подъема на насосной станции с целью экономии энергоресурсов. В такой ситуации, согласно утвержденной инструкции, следовало доложить о произошедшем в диспетчерскую службу Водозабора и непосредственному руководству – давление обычно поднимали в течение 20…30 минут и цех пусть с небольшим опозданием, но все же начинал работать.
В этот раз все произошло иначе. Ни через 30 минут ни через час стрелка манометра, показывающего давление на вводе, упорно не хотела подниматься, замерев на отметке 0.8 кгс/см2(0.08 мПа), ситуация становилась напряженной – помимо прочего были остановлены установки сварки током высокой частоты трубосварочных станов (ТВЧ-4 и ТВЧ-5) – ключевого оборудования цеха труб. Ситуация прояснилась после звонка главного энергетика производства: давление снижено не в результате аварии, а по прямому указанию генерального директора предприятия. Энергетик цеха труб получил приказ – ЗАПУСТИТЬ ОБОРУДОВАНИЕ В УСЛОВИЯХ НЕДОСТАТОЧНОГО ДАВЛЕНИЯ И, СООТВЕТСТВЕННО, ЗАПРЕДЕЛЬНО ВЫСОКОГО ТЕМПЕРАТУРНОГО РЕЖИМА СИЛОВОЙ ЭЛЕКТРОНИКИ И ОБЕСПЕЧИТЬ ВОЗМОЖНОСТЬ РАБОТЫ ЛЮБОЙ ЦЕНОЙ
Все работы, начиная от проектирования схем релейной автоматики и заканчивая монтажом трубопроводов и пуско-наладки, были проведены своими силами без привлечения специалистов со стороны. Никто, кроме самих членов рабочей группы, не верил, что система сможет работать, хотя несложные гидродинамические и теплотехнические оценки системы доказывали её эффективность. 11 мая 2004 г. система была полностью выполнена, испытана и введена в работу в режиме отладки. Значительный практический опыт и уверенность в успехе позволили в кратчайшие сроки создать комплекс не имеющий равных в стабильности и надежности (о чем собственно пойдет речь в исследовательской части дипломного проекта). Осталось заметить, что экономическая эффективность комплекса стала «побочным» эффектом и не была изначально целью проектирования (о чем также пойдет речь в организационно-экономической части дипломного проекта).

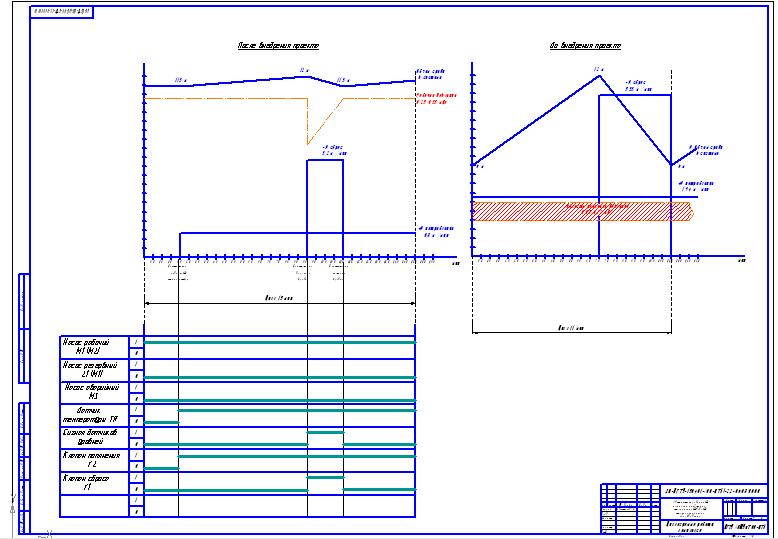

Состав: _Основная часть-введение.doc; 1Основная часть-аналитический обзор.doc,; 2_1Основная часть-техническое проектирование объекта_Уточнённое техническое задание.doc; 2_2Основная часть-техническое проектирование объекта_Общие сведения о применяемых аппаратах.doc; 3_1Исследование работы системы.doc; 3_2Исследование работы системы.doc; Клапан пополнения (чертеж), Циклограмма (чертеж) Язык документа

Софт: КОМПАС-3D 13
