Техническое предложение на технический и стартовый комплексы наземного оборудования ракетно-космического комплекса для РКН «Ангара-А5М с РБ «ДМ» с многоразовыми разгонными модулями «Байкал» на космодроме «Восточный»

Московский государственный технический университет им. Н. Э. Баумана
Кафедра "Стартовые ракетные комплексы"
Курсовой проект по дисциплине "Наземное оборудование ракетных комплексов"
На тему: "Техническое предложение на технический и стартовый комплексы наземного оборудования ракетно-космического комплекса для РКН «Ангара-А5М с РБ «ДМ» с многоразовыми разгонными модулями Байкал» на космодроме «Восточный»"
Москва 2018

Курсовой проект представляет собой техническое предложение на технический и стартовый комплекс наземного оборудования ракетно-космического комплекса.

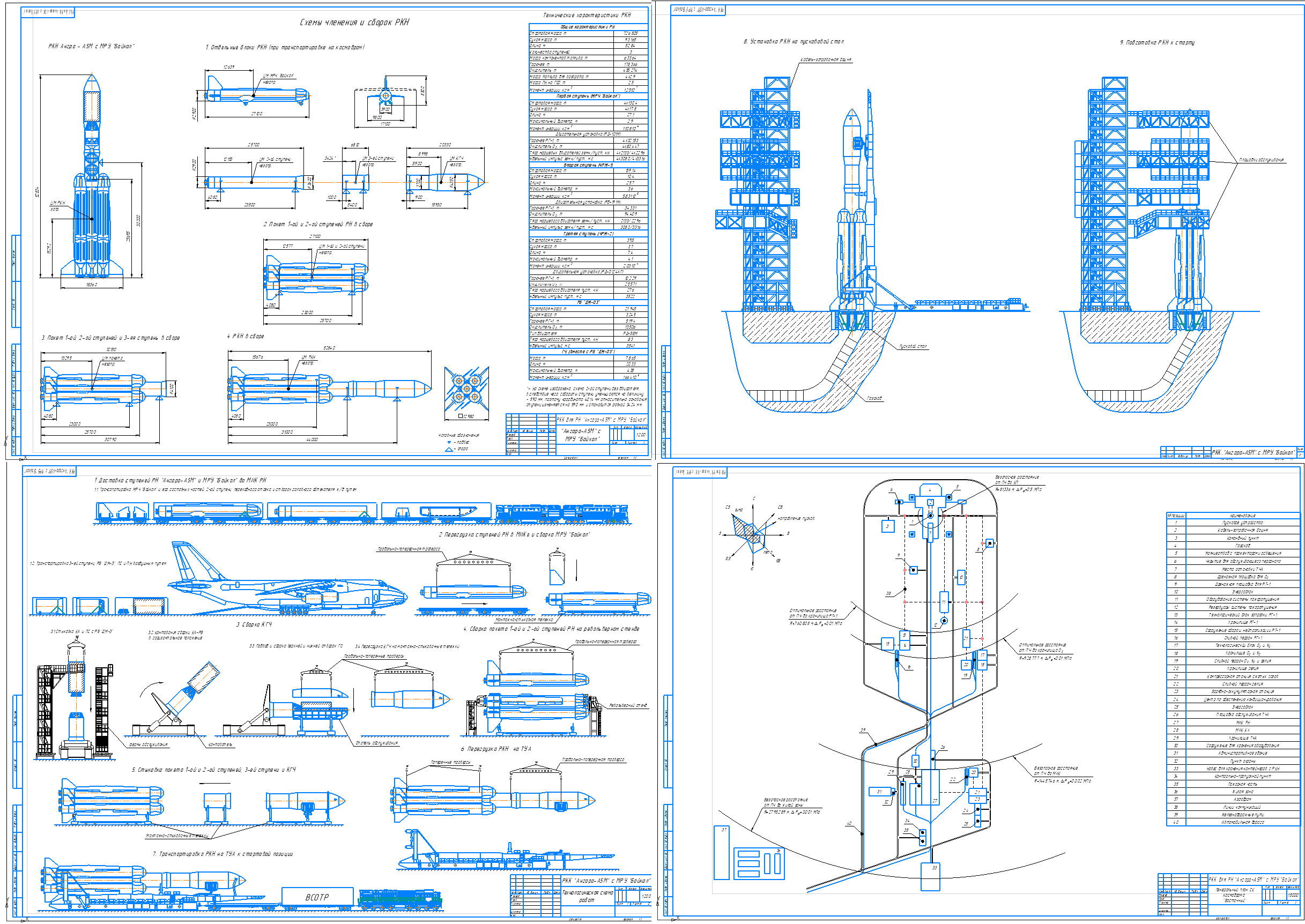

В работе представлены габаритный чертеж РКН и схемы ее членения на составные части с указанием мест опор и узлов для подъема, центров тяжестей собранной РКН и ее частей; технологическая схема работ на ТК и СК при подготовке и старте РКН; генеральный план СК.
Проведены расчеты центров тяжестей и моментов инерции ракеты, объемов запасов топлив, безопасного расстояния для размещения систем и сооружений на СК для обоснования построения генерального плана СК.

Содержание

Введение 5
1 Тактико-технические характеристики РН «Ангара-А5М» 6
1.1 Общие сведения 6
1.2 РН «Ангара-А5М» с МРУ «Байкал» 6
1.2.1 Конструкция РН «Ангара-А5М» с МРУ «Байкал» 7
1.2.2 МРУ «Байкал» 9
1.2.3 Ускоритель II ступени 10
1.2.4 Ускоритель III ступени 11
1.2.5 Разгонный блок «ДМ-03» 12
2 Космодром «Восточный» 14
2.1 Инфраструктура космодрома «Восточный» 14
2.2. Стартовые комплексы 15
3 Технический комплекс 18
3.1 Технологии подготовки РН на ТК 20
4 Стартовый комплекс 21
4.1 Технологии подготовки РН на СК 22
5 Расчетная часть 25
5.1 Расчет центров масс собранного РКН и его составных частей 25
5.2 Расчет центра масс заправленного РКН 28
5.3 Расчет моментов инерции РКН и его составных частей 30
5.4 Расчет масс компонентов топлива 31
5.5 Расчет количества заправочных емкостей 33
5.6 Расчет безопасных расстояний до зон размещения оборудования при аварийных ситуациях 34
Заключение 37
Список использованных источников 38
