Техническое предложение на технический и стартовый комплексы наземного оборудования ракетно-космического комплекса "Протон-Л2

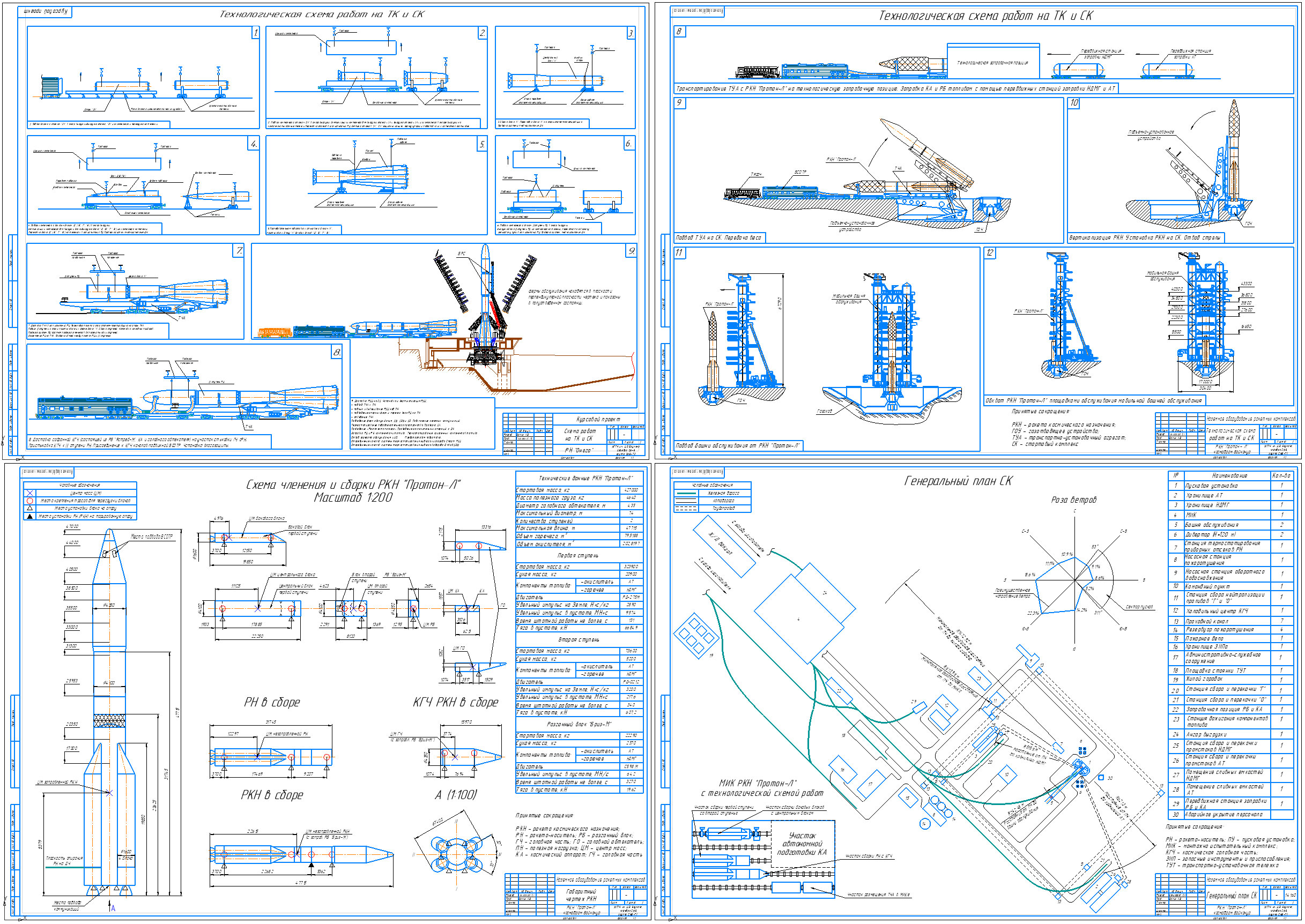

Исходные данные: РКН "Протон-Л". В работе представлено предложение на технический и стартовый комплексы наземного оборудования ракетного космического комплекса для РКН «Протон-Л» с РБ «Бриз-М» на космодроме Байконур, параметры ступеней РКН «Протон-Л», схема членения, технологическая схема работ на ТК и СК. Для построения РКК легкого класса для РКН «Протон-Л» на космодроме «Байконур» разработаны технические предложения для ТК и СК. Были представлены основные операции подготовки ракеты в техническом комплексе. Предложен генеральный план для стартового комплекса на космодроме «Байконур» с расположением основных сооружений. В рамках данного проекта был произведен расчет габаритно-массовых характеристик, центров масс и моментов инерции частей ракеты, а также расчет безопасных расстояний для проектирования элементов СК.
Содержание
Введение
1 Конструкция и технические характеристики РКН «Протон-Л»
1.1 История создания
1.2 Технические характеристики
1.3 Обоснование способов транспортировки РН
1.4 Последовательность сборки РКН
2 Технический комплекс РКН «Протон-Л»
2.1 Назначение и состав ТК
2.2 Монтажно-испытательный комплекс
2.3 Технологическая схема работ для РКН «Протон-Л» на ТК
3 Стартовый комплекс РКН «Протон-Л»
3.1 Назначение и состав СК
3.2 Операции установки РКН на стартовый стол
3.3 Технологические системы
3.3.1 Система заправки горючим
3.3.2 Система заправки окислителем
3.3.3 Система обеспечения сжатыми газами
3.4 Система термостатирования РКН
4 Проведенные расчеты
4.1 Расчет центров тяжести РКН
4.2 Расчет моментов инерции РКН
4.3 Расчет масс и доз заправляемых компонентов
4.4 Расчет безопасных расстояний до зон размещения оборудования при аварийных ситуациях
Заключение
Список использованных источников
