Конкурс асов 3D-моделирования

Расчетно-конструкторское обоснование технических решений для элементов конструкций и систем наземного оборудования ракетного комплекса РН «Союз-2.1в»

МГТУ им. Н.Э. Баумана
Кафедра Стартовые и технические ракетные комплексы
Курсовой проект по дисциплине "Строительная механика"
На тему «Расчетно-конструкторское обоснование технических решений для элементов конструкций  и систем наземного оборудования ракетного комплекса РН «Союз-2.1в»
Москва 2011

Для осуществления запуска данной ракеты решено использовать комплексы наземного оборудования для более ранних РН семейства «Союз».
Однако так как конфигурация и габариты РН достаточно отличаются от предшествующих ей, требуется доработка некоторых узлов.
В данной работе проведены следующие расчеты: прочностной расчёт УН с помощью ПК SADAS, расчёт системы обогрева приборного отсека, расчёт системы заправки горючим 1-ой ступени РН.

Содержание
1. Введение.
2. Строительная механика несущей конструкции (стержневого типа). Устройство направляющего.
2.1. Описание конструкции.
2.2. Разработка расчетной модели.
2.3. Расчет напряженно-деформированного
состояния конструкции.
3. Тепломассоперенос в конструкции (системе). Обогрев приборного отсека нагретым воздухом.
3.1. Описание системы термостатирования.
3.2. Расчет изменения температуры воздуха по длине воздуховода.
3.3. Расчет электронагревательной установки.
4. Механика жидкости (газа) в конструкции (системе). Расчет системы заправки горючим РГ-1 (керосин) 1-ой ступени.
4.1. Описание системы заправки.
4.2. Расчет всасывающего трубопровода.
4.3. Расчет напорного трубопровода.
5. Список использованных источников.

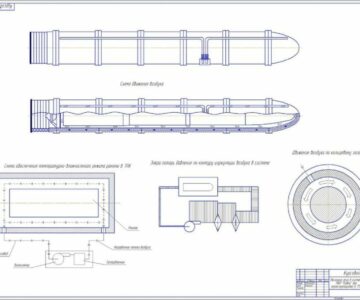

Состав: Чертеж устройства направляющего, Схема ситемы заправки, схема термостатирования приборного отсека,расчетно пояснительная записка Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Расчетно-конструкторское обоснование технических решений для элементов конструкций и систем наземного оборудования ракетного комплекса РН «Союз-2.1в»

Лист 3 - ТМП.dwg
Souz_2list.dwg
Souz_1list.dwg
РПЗ.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
