3D модель РЛК 10кВ

0
0
27
0
0
700

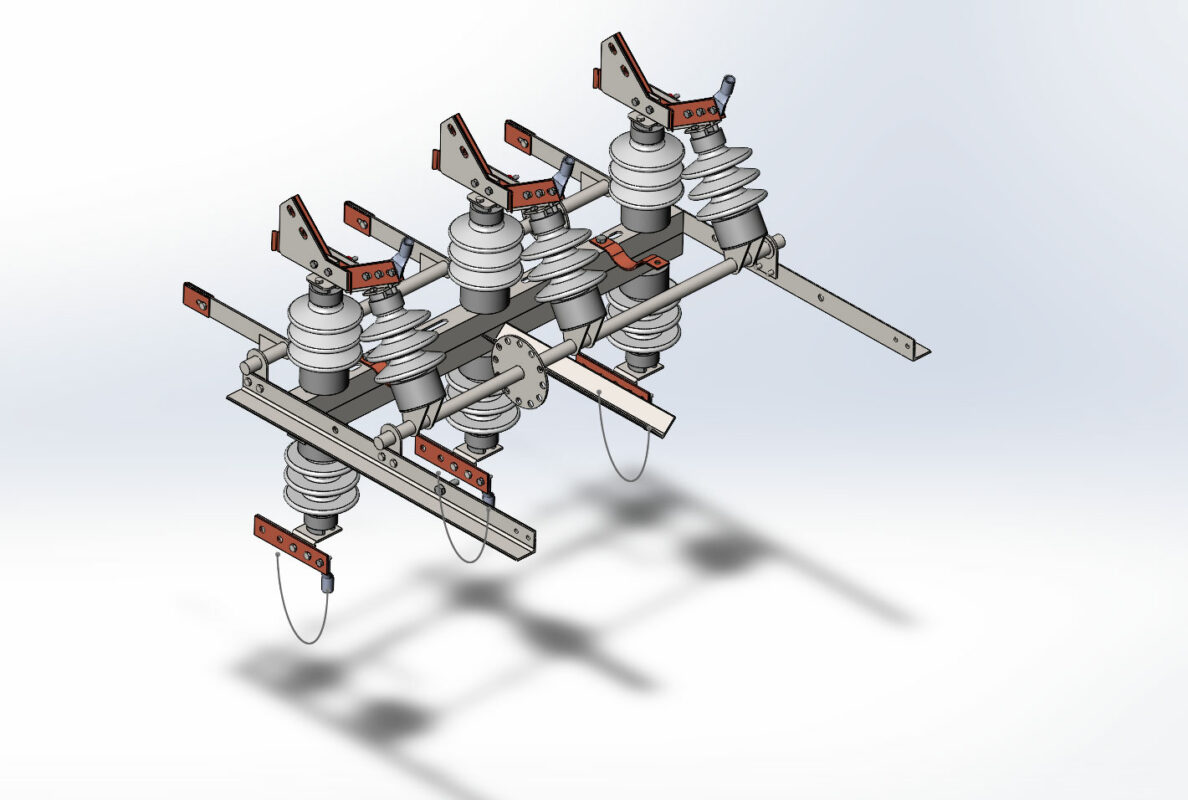

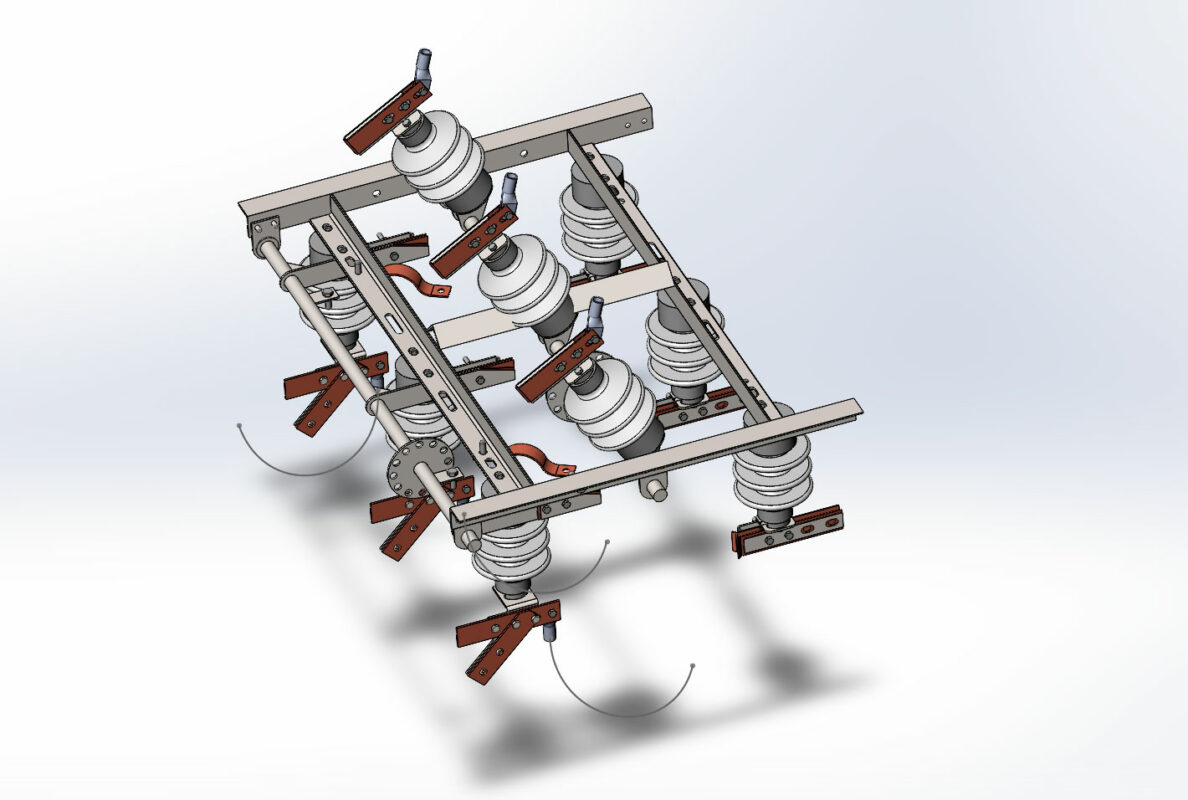

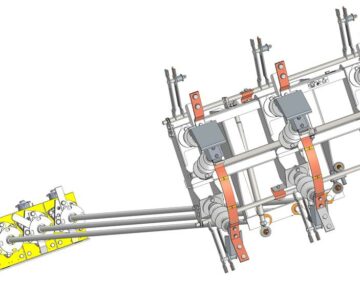

3D модель РЛК на номинальное напряжение сети 10 кВ. Разъединитель линейный колонковый (РЛК) предназначен для работы в электрических сетях высокого напряжения с номинальным уровнем до 10 кВ. Основные функции устройства включают:

Коммутация под напряжением:
Включение и отключение участков электрической цепи.
Отключение холостого хода трансформаторов.
Отключение зарядных токов воздушных и кабельных линий.

Обеспечение электробезопасности:
Видимое разъединение оборудования или линии при ревизии или ремонте.
Исключение подачи напряжения на отключённые участки с помощью встроенных заземляющих ножей.
Использование блокировок для предотвращения ошибочного включения.

Изоляционная функция:
В отключённом положении РЛК обеспечивает изоляционный промежуток, соответствующий нормативным требованиям.

Номинальное напряжение 10 кВ
Наибольшее рабочее напряжение 12 кВ
Номинальный ток 400 А
Ток электродинамической стойкости 25 кА
Ток термической стойкости 10 кА
Время протекания термического тока: главные ножи / ножи заземления 3 с / 1 с
Номинальная частота 50 / 60 Гц
Электрическое сопротивление главной цепи ≤ 100×10⁻⁶ Ом


Сообщить о проблеме
Дата
01.07.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2020 Как открыть?
Содержимое архива
  • 3D
    • Блокировка_2 ручки.SLDASM
    • Блокировка_3 ручки.SLDASM
    • Боковина 3 ручки левая.SLDPRT
    • Боковина 3 ручки правая.SLDPRT
    • Боковина А_3 ручки.SLDPRT
    • Боковина Б.SLDPRT
    • Боковина Б_3 ручки.SLDPRT
    • Боковина.SLDPRT
    • Болт М12х40.SLDPRT
    • Болт М16х120.SLDPRT
    • Болт М8х20.SLDPRT
    • Болты ГОСТ 7798-70.SLDPRT
    • Вал заземления верхний_3 ручки.SLDASM
    • Вал заземления нижний_3 ручки.sldasm
    • Вал заземления привода Б.SLDASM
    • Вал заземления привода.sldasm
    • Вал заземления привода_2 ручки.sldasm
    • Вал основной привода.sldasm
    • Вал основной_2 ручки.sldasm
    • Вал основной_3 ручки.sldasm
    • Все исполнения.SLDASM
    • Втулка защёлки.SLDPRT
    • Гайка ГОСТ 5915-70.SLDPRT
    • Гайка М12.SLDPRT
    • Гайка М16.SLDPRT
    • Гайка М8.SLDPRT
    • Защёлка.SLDPRT
    • Изолятор А.SLDASM
    • Изолятор С4-80.SLDPRT
    • кольцо подшипника.SLDPRT
    • Кольцо.SLDPRT
    • Контакт А.SLDPRT
    • Контакт Б.SLDPRT
    • Контакт В.SLDPRT
    • Контакт Г.SLDPRT
    • Контакт Д.SLDPRT
    • Контакт Е.SLDPRT
    • Контакт Ж.SLDPRT
    • Контакт И.SLDPRT
    • Контакт К.SLDPRT
    • Контакт Л.SLDPRT
    • Контакт М.SLDPRT
    • Контакт Н.SLDPRT
    • Контакт П.SLDPRT
    • Контакт Р.SLDPRT
    • Контакт С.SLDPRT
    • Корпус привода.sldasm
    • Корпус привода_2 ручки.sldasm
    • Корпус привода_3 ручки.sldasm
    • Косынка.SLDPRT
    • Кронштейн Б.SLDASM
    • кронштейн крышки.SLDPRT
    • Кронштейн РЛК.SLDASM
    • Кронштейн.SLDASM
    • Крышка_2 ручки.SLDASM
    • Крышка_3 ручки.SLDASM
    • Обжимка.SLDPRT
    • обшивка.SLDPRT
    • обшивка_3 ручки.SLDPRT
    • ограничитель.SLDPRT
    • Опора СВ 95 105 110 обобщённая_максимальные размеры.SLDPRT
    • Основание А.SLDPRT
    • Основание Б.SLDASM
    • Основание Б.SLDPRT
    • Основание В.SLDPRT
    • Основание Г.SLDPRT
    • Основание Д.SLDPRT
    • Основание Е.SLDPRT
    • Основание ножа.SLDASM
    • Основание привода.SLDPRT
    • Основание.SLDPRT
    • ось крышки.SLDPRT
    • Ось привода А.SLDPRT
    • Ось привода Б.SLDPRT
    • Ось привода В.SLDPRT
    • Ось привода Г.SLDPRT
    • Ось привода.SLDPRT
    • Пластина 145х40х4.SLDPRT
    • Пластина 250х40х4.SLDPRT
    • Пластина блокировочная 3 ручки.SLDPRT
    • Пластина блокировочная.SLDPRT
    • Пластина вертикальная А.SLDPRT
    • Пластина вертикальная Б.SLDPRT
    • Пластина вертикальная В.SLDPRT
    • Пластина ручки верхней.SLDPRT
    • Пластина ручки левой Б.SLDPRT
    • Пластина ручки левой.SLDPRT
    • Пластина ручки правой.SLDPRT
    • Пластина ручки центральной.SLDPRT
    • Пластина шлейфа.SLDPRT
    • Пластина штанги Б.SLDPRT
    • Пластина штанги В.SLDPRT
    • Пластина штанги.SLDPRT
    • Пластина_великие луки.SLDPRT
    • Поводок Б.SLDPRT
    • Поводок круглый А.SLDPRT
    • Поводок круглый Б.SLDPRT
    • Поводок круглый В.SLDPRT
    • Поводок круглый Г.SLDPRT
    • поводок ручки укороченный.SLDPRT
    • поводок ручки.SLDPRT
    • Поводок.SLDPRT
    • Полная сборка исп 3.SLDASM
    • Полная сборка.SLDASM
    • Привод.SLDDRW
    • Привод_2 ручки.SLDASM
    • Привод_3 ручки.SLDASM
    • Привода_оба исполнения.SLDASM
    • Прижим двусторонний.SLDPRT
    • Прижим односторонний.SLDPRT
    • Провод.SLDPRT
    • Проставка Б.SLDPRT
    • Проушина А.SLDPRT
    • Проушина Б.SLDPRT
    • Проушина привода Б.SLDPRT
    • Проушина привода В.SLDPRT
    • Проушина привода.SLDPRT
    • Проушина тяги под шарнир Б.SLDPRT
    • Проушина тяги под шарнир.SLDPRT
    • Проушина тяги.SLDPRT
    • Проушина штанги Б.SLDPRT
    • Проушина штанги.SLDPRT
    • Проушина.SLDPRT
    • Пружина витая H16.SLDPRT
    • Пружина витая H25.SLDPRT
    • Пята изолятора.SLDPRT
    • Разъединитель РЛК_исп 1.SLDASM
    • Разъединитель РЛК_исп 1.STEP
    • Разъединитель РЛК_исп 1_неверно.SLDASM
    • Разъединитель РЛК_исп 2.SLDASM
    • Разъединитель РЛК_исп 3 для Техэнерго.SLDASM
    • Разъединитель РЛК_исп 3.SLDASM
    • Разъединитель РЛК_исп 4.SLDASM
    • Рама кронштейна горизонтальная.sldasm
    • Рама кронштейна наклонная.sldasm
    • Рама кронштейна.SLDASM
    • Рама упрощённая.SLDASM
    • Рама_исп 1.sldasm
    • Рама_исп 3 для Техэнерго.sldasm
    • Рама_исп 3.sldasm
    • РЛК 1.PDF
    • РЛК 10.PDF
    • РЛК 2.PDF
    • РЛК 3.PDF
    • РЛК 4.PDF
    • РЛК 5.PDF
    • РЛК 6.PDF
    • РЛК 7.PDF
    • РЛК 8.PDF
    • РЛК 9.PDF
    • РЛК.SLDDRW
    • РЛК_все листы.PDF
    • РЛК_токар.SLDDRW
    • ручка.SLDPRT
    • Скоба Б.SLDPRT
    • Скоба.SLDPRT
    • стенка задняя Б.SLDPRT
    • стенка задняя.SLDPRT
    • стенка.SLDPRT
    • Ступица.SLDPRT
    • Труба 32х3,2 Ду Б.SLDPRT
    • Труба 32х3,2 Ду В.SLDPRT
    • Труба 32х3,2 Ду Г.SLDPRT
    • Труба 32х3,2 Ду Д.SLDPRT
    • Труба 32х3,2 Ду Е (для РЭ).SLDPRT
    • Труба 32х3,2 Ду Е.SLDPRT
    • Труба 32х3,2 Ду Ж (для РЭ).SLDPRT
    • Труба 32х3,2 Ду З (для РЭ).SLDPRT
    • Труба 32х3,2 Ду заземл ко шлейфу.SLDPRT
    • Труба 32х3,2 Ду заземл от шлейфа.SLDPRT
    • Труба 32х3,2 Ду основная.SLDPRT
    • Труба переходная.SLDPRT
    • Труба с гайкой А.sldasm
    • Труба с гайкой Б.sldasm
    • Труба с гайкой.sldasm
    • Тяга контактная А.SLDPRT
    • Тяга контактная Б.SLDPRT
    • Тяга соединительная (для РЭ) А.SLDASM
    • Тяга соединительная (для РЭ) Б.SLDASM
    • Тяга соединительная (для РЭ) В.SLDASM
    • Тяга соединительная (для РЭ).SLDASM
    • Тяга трубная.SLDASM
    • Тяга шарнирная.SLDASM
    • Тяга.SLDPRT
    • Уголок 350 горизонтальный.SLDPRT
    • Уголок 350 ответный.SLDPRT
    • Уголок 350.SLDPRT
    • Уголок 390.SLDPRT
    • Уголок боковой Б.SLDPRT
    • Уголок боковой В.SLDPRT
    • Уголок боковой.SLDPRT
    • Уголок боковой_исп 3.SLDPRT
    • Уголок изоляторов Б.SLDPRT
    • Уголок изоляторов для Техэнерго.SLDPRT
    • Уголок изоляторов.SLDPRT
    • Уголок кронштейна гориз А.SLDPRT
    • Уголок кронштейна гориз Б.SLDPRT
    • Уголок кронштейна гориз В.SLDPRT
    • Уголок кронштейна наклон А.SLDPRT
    • Уголок наклона.SLDPRT
    • Уголок центральный.SLDPRT
    • Усиление Б.SLDPRT
    • Усиление В.SLDPRT
    • Усиление контакта Б.SLDPRT
    • Усиление контакта В.SLDPRT
    • Усиление контакта Г.SLDPRT
    • Усиление контакта.SLDPRT
    • Усиление.SLDPRT
    • Установка на столбе (для РЭ).SLDASM
    • Ушко А.SLDPRT
    • Ушко для замка.SLDPRT
    • Ушко крепёжное.SLDPRT
    • Шайба 10.SLDPRT
    • Шайба 16.SLDPRT
    • Шайба 26.SLDPRT
    • Шайба 8.SLDPRT
    • Шайба штанги.SLDPRT
    • Шайба.SLDPRT
    • Шлейф А.SLDPRT
    • Шпилька М10.SLDPRT
    • Шпилька М20.SLDPRT
    • Шпилька резьбовая М10.SLDPRT
    • Штанга заземления Б.sldasm
    • Штанга заземления.sldasm
    • Штанга заземления_исп 3.sldasm
    • Штанга основная Б.sldasm
    • Штанга основная.sldasm
    • Штанга.SLDPRT
