Опора электроснабжения (6-10 кВ) узел отпайки (поворотный) с РЛК или РЛНД

250

Опора электроснабжения (6-10 кВ) узел отпайки (поворотный) с РЛК или РЛНД

3D Модели ВЛ 10 кВ отпайка ВЛ 10 кВ. Пункт секционирования

Автор

Кирилл

Дата

21.06.2025

Язык

Русский

Состав

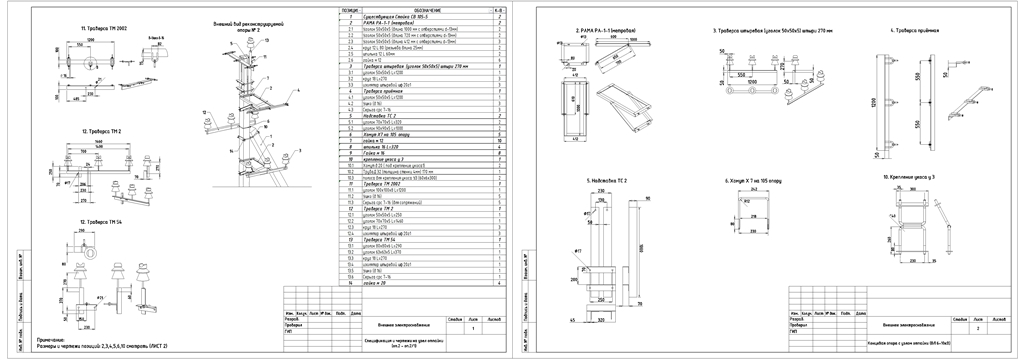

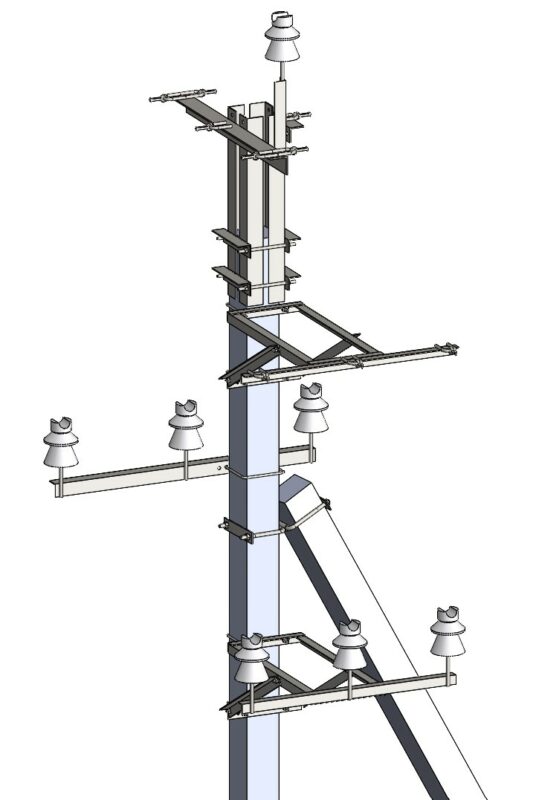

СТОЙКА СВ 105, РАМА РА-1, Траверса штыревая, траверса приёмная, НАдставка ТС-2, Хомуты, изоляторы, крепления укосов,металлические детали (3D модель в Solidworks,чертежи в AutoCAD)

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

01_РАМА РА-1-1 (метровая).SLDASM
03_ Проект Узла отпайки на двухстоечной опоре СВ 105-5 для электроснабжения (6-10кВ).dwg
гайка м 12.SLDPRT
Гайка м 16.SLDPRT
гайка м 20.SLDPRT
изолятор штыревой шф 20г1.SLDPRT
крепление укоса у 3.SLDASM
круг 12 L 80 (резьюба длина 25мм).SLDPRT
круг 18 L=270.SLDPRT
Надставка ТС 2.SLDASM
полоса для крепления укоса У3 (60х6х300).SLDPRT
Серьга срс 7-16 (для сопряжений).SLDPRT
Серьга срс 7-16.SLDPRT
Стойка СВ 105-5.SLDPRT
Траверса приёмная.SLDASM
Траверса ТМ 2.SLDASM
Траверса ТМ 2002.SLDASM
Траверса ТМ 54.SLDASM
Траверса штыревая (уголок 50х50х5) штыри 270 мм.SLDASM
ТрубаД 32 (толщина стенки 4мм) 170 мм.SLDPRT
уголок 100х100х8 L=1200.SLDPRT
Уголок 50х50х5 (длина 1000 мм с отверстиями d-13мм).SLDPRT
Уголок 50х50х5 (длина 412 мм с отверстиями d-13мм).SLDPRT
Уголок 50х50х5 (длина 720 мм с отверстиями d-13мм).SLDPRT
уголок 50х50х5 L=1200.SLDPRT
уголок 50х50х5 L=250.SLDPRT
уголок 63х63х5 L=370.SLDPRT
уголок 70х70х5 L=1460.SLDPRT
уголок 70х70х5 L=320.SLDPRT
уголок 80х80х6 L=290.SLDPRT
уголок 90х90х5 L=1000.SLDPRT
Узел отпайки на двухстоечной опоре СВ 105-5 для электроснабжения (6-10кВ).SLDASM
Узел отпайки на двухстоечной опоре СВ 105-5 для электроснабжения (6-10кВ).STEP
Ушко (д 16).SLDPRT
Хомут д 20 ( под крепление укоса1).SLDPRT
Хомут Х7 на 105 опору.SLDPRT
шпилька 12 L 60мм.SLDPRT
шпилька 16 L=320.SLDPRT
