Вынос воздушной линии ВЛ-10 кВ с пятна застройки

0
0
8
0
0
100

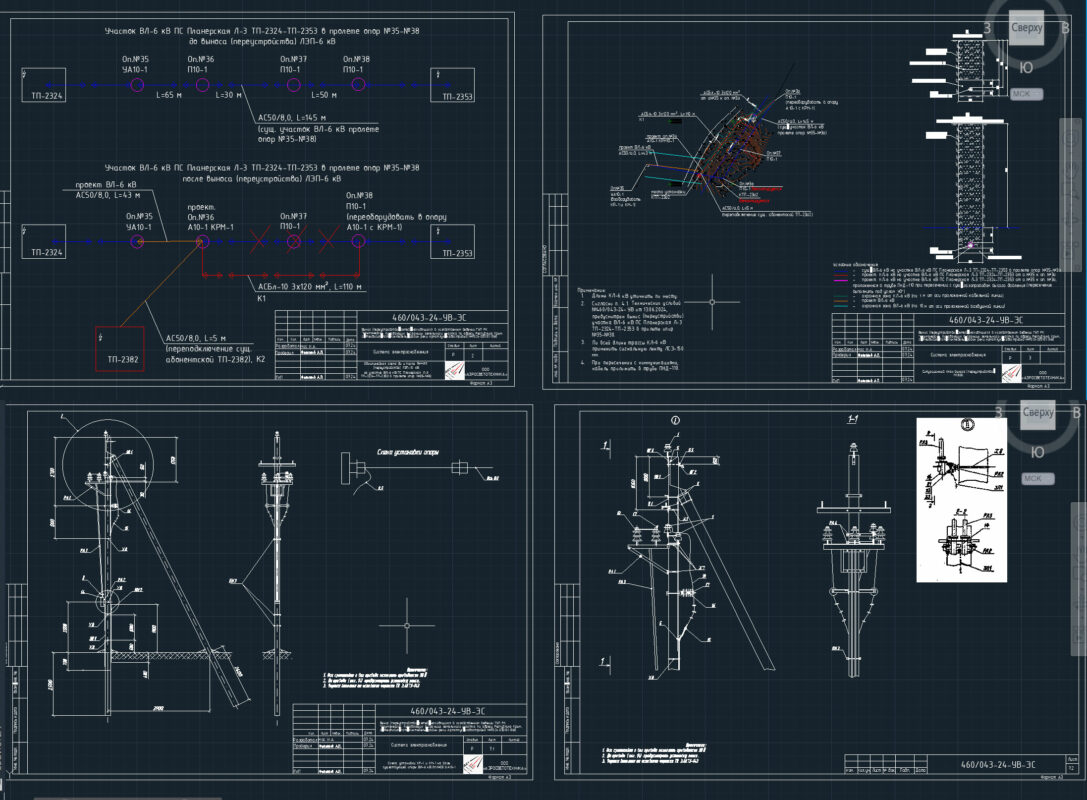

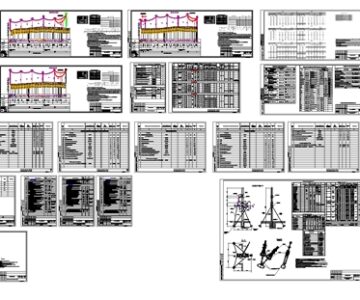

Вынос воздушной линии ВЛ-10 кВ с пятна застройки, проектрируемая КЛ-10 кВ, укладка кабеля в трубе. Кабельный журнал, спецификация
Схема установки КР-1 и КМ-1 на базе существующей опоры ВЛ-6 кВ Оп.№35 УА10-1
Схема установки КРМ-1 на базе существующей опоры ВЛ-6 кВ Оп.№38 П10-1 (переоборудовать в опору А10-1 с КРМ-1)
Заземление опор сущ. Оп.№35 ВЛ-6 кВ
УА10-1 (дооборудованной КР-1 и КМ-1), сущ. Оп.№38 П10-1 (переоборудованной в опору А10-1 с КРМ-1)
Переподключение существующей абонентской ТП-2382 от существующей Оп.№35 ВЛ-6 кВ
УА10-1 (дооборудованной КР-1 и КМ-1)
Ситуационный план выноса (переустройства). М1:500.
Однолинейная схема до и после выноса (переустройства) ЛЭП-10 кВ

1. Технические решения, принятые в проектной документации, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных мероприятий.
2. Разделом ЭС предусмотрен вынос (переустройство) сетей, находящихся в хозяйственном ведении, попадающих в границы земельного участка
3. Длины КЛ-6 кВ уточнить по месту.
4. Согласно п. 4.1. Технических условий №460/043-24-УВ от 13.06.2024, предусмотрен вынос (переустройство) участка ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353 в пролете опор №35-№38.
5. Согласно п.5.7 Технических условий №460/043-24-УВ от 13.06.2024, выполнить демонтаж опор №36, №37 ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353 и провода а пролете опор №35-№38 ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353, а также отходящего провода от опоры №36 ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353 к абонентской ТП-2382.
6. Согласно п. 5.8 Технических условий №460/043-24-УВ от 13.06.2024 произвести монтаж КЛ-6 кВ в пролете опор №35-№38 ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353.
7. Согласно 5.9 Технических условий №460/043-24-УВ от 13.06.2024, установить линейный разъединитель (РЛНД) на опоре №38 ВЛ-6 кВ ПС Планерская Л-3 ТП-2324-ТП-2353. Проектом предусмотрено переоборудование существующей Оп.№38 П10-1 в опору А10-1 с КРМ-1.
8. Согласно п.5.10 Технических условий №460/043-24-УВ от 13.06.2024 произвести мероприятия по переподключению существующей абонентской ТП-2382. Переподключение выполнить от проектируемой Оп.№36 А10-1 дооборудованной КРМ-1.
9. Согласно 5.11 Технических условий №460/043-24-УВ от 13.06.2024, в местах пересечения КЛ-6 кВ с проезжей частью, подземными коммуникациями, кабель проложить в трубе, предусмотреть закладку резервных труб (применить изолирующие трубы).
10. По всей длине трассы КЛ-6 кВ применить сигнальную ленту ЛСЭ-150 мм.
11. Согласно п.5.13 Технических условий №460/043-24-УВ от 13.06.2024, для защиты кабельной вставки от грозовых перенапряжений применены ОПН-6 кВ.
12. В кабельном журнале длины кабельных линий учтены с запасом согласно ГЭСН 81-02-33-2020.
13. Выполнить заземление проектируемой опоры №36 ВЛ-6 кВ А10-1 КРМ-1 и существующей опоры №38 П10-1 (переоборудованной в опору А10-1 с КРМ-1)
14. В качестве горизонтального заземлителя применить полосу стальную 40х4 мм. В качестве вертикального заземлителя применить сталь угловую 50х50х5 мм, L=3000 мм. Горизонтальный заземлитель монтировать на отм. -0.500 м.
Все соединения металлических частей устройства заземления выполнить способом сварки.
Полосу стальную 40х4 мм в видимых местах окрасить краской в черный цвет.
15. Проектом предусматривается применение оборудования, закладных изделий, кабелей и материалов для их прокладки, сертифицированных в Российской Федерации с учетом требований пожарной безопасности, предъявляемых к данному объекту.
16. Расчет размеров земельных участков, представленных для размещения линейного объекта.


Сообщить о проблеме
Автор
user-avatar Mixael19877
Дата
03.06.2025
Язык
Русский
Состав
Общие данные, схемы, кабельный журнал, спецификация
Софт
AutoCAD 2019 Как открыть?
Содержимое архива
  • 460_043-24-УВ-ЭС.Rev_41.dwg
