Переустройство ВЛ-10 кВ под путепроводом

Переустройство воздушной линий 10 кВ под реконструироваемым путепроводом проводом СИП-3.
Разработка проектно-сметной документации строительства путепровода через железную дорогу

Климатические условия приняты на основании региональных карт районирования(при повторяемости 1 раз в 25лет)
III - район по давлению ветра
II - район по гололеду(15мм)
Переустройство линии 10 кВ предусматривает установку железобетонных анкерных и промежуточных опор круглого сечения по серии 3.501.1-145 со стойками с185/10.1. закрепление стоек с185/10.1 в грунт, предусматривается в пробуренные котлованы, на глубину 2.0м.
В проекте предусматривается заземление опор ВЛ10кВ согласно серии 3.407-150 "Заземляющие устройства опор воздушных линий электропередачи напряжением 0,38;6;10;20;35кВ".
Общая протяженность ВЛИ-10кВ составила 440м.

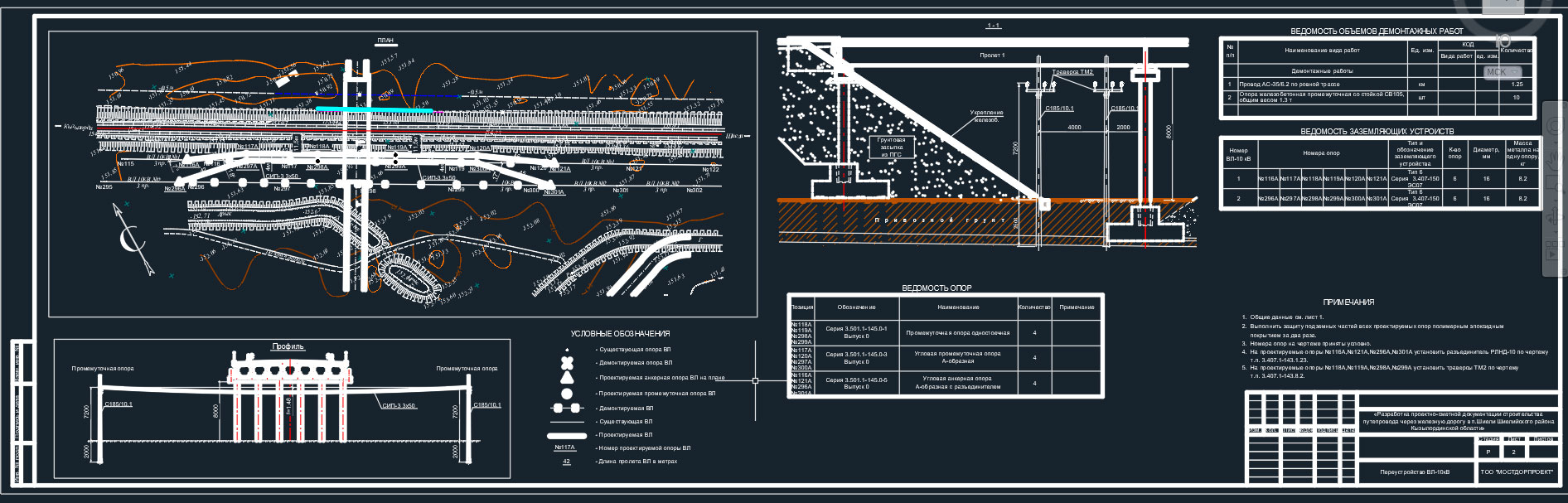

Состав: Общие данные, план переустройства 10 кВ, монтажная таблица, спецификации Язык документа
