Проектирование путепровода

Воронежский ГАСУ
Кафедра ПАДиМ
Курсовой проект по дисциплине проектирование спец сооружений
На тему Проектирование путепровода
Воронеж 2012

В данном курсовом проекте производится сравнение двух вариантов путепровода.
Исходные данные

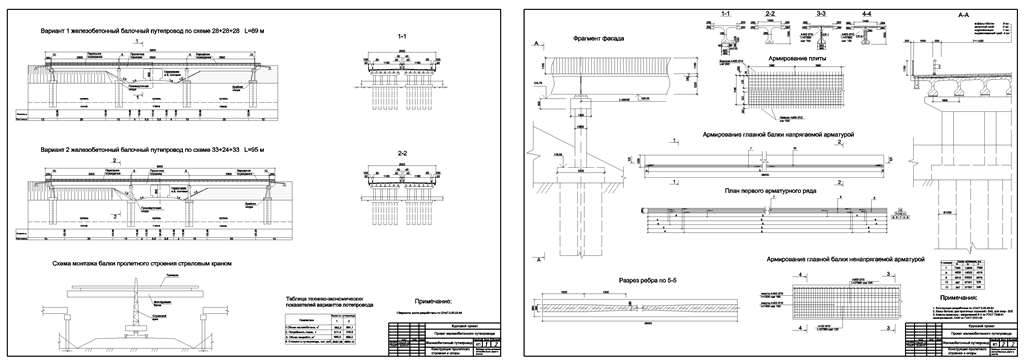

На чертеже вычерчиваются два живых сечения путепровода, с заданными грунтово-геологическим разрезом.
Проектируемый путепровод имеет габарит по высоте не менее 5 м.
Первый вариант представляет собой железобетонный балочный путепровод, устраиваемый по схеме 28-28-28 общей длинной сооружения Lп = 89 м. Промежуточная опора моста - четырехстолбчатая на столбчатом фундаменте. Устои козлового типа, укрепление конусов насыпей подходов производится железобетонными плитами.
Второй вариант представляет собой железобетонный балочный путепровод, устраиваемый по схеме 33-24-33 общей длиной моста Lп = 95 м. Промежуточная опора сооружения – четырехстолбчатая на столбчатом фундаменте. Устои козлового типа, укрепление конусов насыпей подходов производится железобетонными плитами.

Содержание
Стр.
Введение…………………………………………………………………………
Варианты моста……………………………………………………………………………
Технико-экономическое сравнение вариантов моста…………………………………
Компоновка проемного строения и назначение сечения балок………………………
Расчет пролетного строения………………………………………………………………
Расчет плиты проезжей части……………………………………………………………
Расчет главных балок…………………………………………………………………………
Определение коэффициентов поперечной установки…………………………………
Определение расчетных усилий в главных балках………………………………………
Усилия от нагрузки А-14 при 1-й схеме загружения……………………………………
Усилия от нагрузки Н-14……………………………………………………………………
Назначение требуемой площади арматуры и ее размещение…………………………
Определение геометрических характеристик железобетонных балок……………
Определение потерь предварительного напряжения арматуры……………………
Расчет на прочность сечений, нормальных к продольной оси балки………………
Расчет на прочность сечений, наклонных к продольной оси балки…………………
Библиографический список……………………………………………………………………

Состав: ГЧ,ПЗ Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование путепровода

Просмотр файлов
1\1.docx
1\1.dwg
1
