Дипломный проект электроснабжение и электрооборудование ГПП 35/10 кВ.

Государственное бюджетное профессиональное
образовательного учреждения Республики Тыва
«КЫЗЫЛСКИЙ ТРАНСПОРТНЫЙ ТЕХНИКУМ»
Кафедра 13.02.11 техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)
Дипломный проект по дисциплине ПМ 01 Организация технического обслуживания и ремонта электрического и электромеханического оборудования МДК 01.03 Электрическое и электромеханическое оборудование.
На тему: "Электроснабжение и электрооборудование ГПП 35/10 кВ."
Кызыл 2021

Наименование потребителей Руст, кВт Ки cos φ tg φ QэI, квар. 8500
ПС-1 9500 0,7 0,94 0,36
ПС-2 5200 0,6 0,96 0,29
РП-1 7800 0,8 0,9 -0,48
РП-2 9300 0,5 0,92 0,43
ПС-3 8400 0,8 0,91 0,45
РП-3 5700 0,6 0,9 0,43
РП-4 6300 0,75 0,95 0,33

Содержание
I. Общая часть………………………………………………………….………….7
1. Введение. Развитие энергетики РФ на современном этапе………………8-17
2. Характеристика потребителя электроэнергии…………………….……..17-22
II. Расчетная часть…………………………………………………………...…...23
1. Расчет электрических нагрузок электроприемников……………………24-25
2. Выбор числа и мощности силовых трансформаторов………………...…25-26
3. Выбор схем электрических соединений……………………………….…26-28
4. Расчет токов короткого замыкания………………………………….……29-33
III. Экспериментальная часть…………………………………….…………..34
1. Расчет и выбор питающих линий……………………..…………………..35-41
2. Выбор оборудования на стороне первичного напряжения……………..42-44
3. Выбор оборудования на стороне вторичного напряжения……………..44-47
4. Выбор и расчет релейной защиты………………………………………...47-50
5. Автоматика электроснабженя…………………………………………….51-55
6. Молниезащита………………………………………..……………………55-60
7. Расчёт заземляющих устройств……………..………………………….…61-65
IV. Экономическая часть…………………………………………………..….66
1. Теоретические аспекты организации энергетического хозяйства……...67-76
2. Организация и планирование ремонтно-эксплуатационных работ….....76-92
3. Расчет энергетической составляющей……………………......................92-109
V. Охрана окружающей среды……………………………………………...….110
1. Экологичность проекта………....……………………………………....111-117
2. Материальное стимулирование природоохранной деятельности…...117-119
VI. Техника безопасности и охрана труда……………………………….....120
1. Проектирование мер безопасности при строительстве подстанции....121-125
2. Повышение устойчивости электроснабжения в условиях ЧС……….125-129
Заключение…………..........................................................….....................130-131
Список используемой литературы………………………………………..132-136
VII. Графическая часть

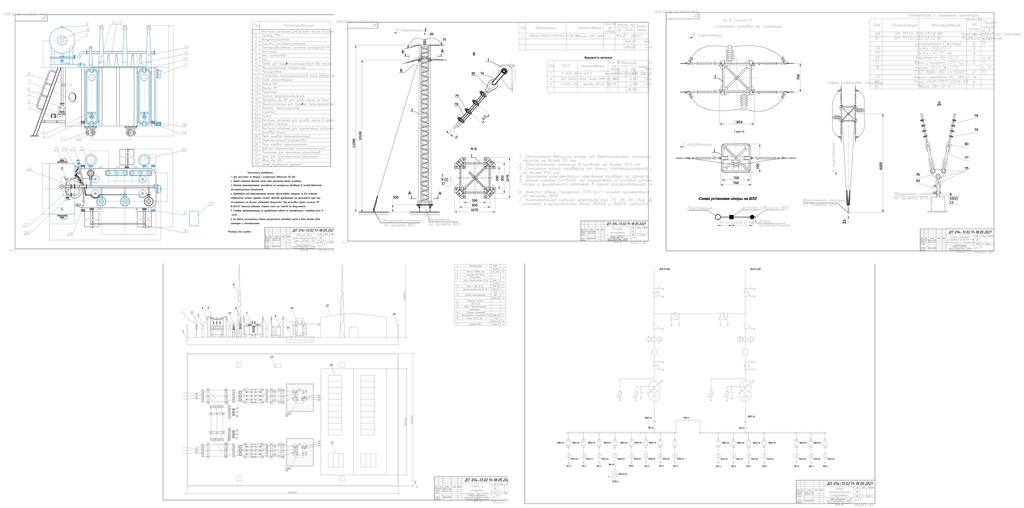

Лист 1. «План и разрез подстанции»
Лист 2. «Схема электрических соединений»
Лист 3. «Общий вид трансформатора ТДН-25000/35»
Лист 4-5. «Опора анкерная концевая АС35ПИ-1М»

Расчетно-пояснительная записка на 136 страницах.
