КузГТУ
Кафедра электроснабжения горных и промышленных предприятий
Курсовой проект по дисциплине "Электрооборудование станций и подстанций"
На тему: "ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ ПОДСТАНЦИЙ
СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ"
2020

Напряжение, 220кВ
Мощность, 600МВ×А
Реактивное сопротивление, 0,5о.е.
Линия связи, 2шт.
Длина линий, 100км
Uсн, 35кВ
Число и мощность линий, 3х12шт.× МВт
Kмп 0,7
Cosφ 0,8
Tmax 7000ч
Uнн, 10кВ
Число и мощность линий, 3х4 и4х5шт.× МВт
Kмп 0,8 и 0,7
Cosφ 0,9 и 1
Tmax 6000 и 6500ч

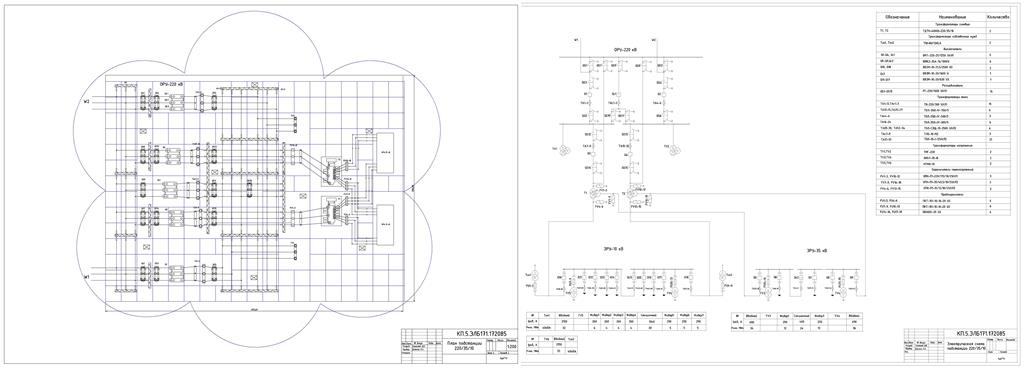

Графическая часть содержит план подстанции и электрическую схему
Оглавление
1. Задание на курсовое проектирование.
2. Определение суммарной мощности потребителей подстанции.
3. Выбор силовых трансформаторов.
4. Выбор схемы главных электрических соединений подстанции.
5. Расчет рабочих токов.
6. Расчет токов короткого замыкания.
7. Выбор электрических аппаратов.
7.1. Выбор выключателей.
7.2. Выбор разъеденителей.
7.3. Выбор средств ограничения тока короткого замыкания
7.4. Выбор измерительных трансформаторов
7.5. Выбор трансформаторов напряжения.
7.6. Выбор трансформаторов собственных нужд  ).
7.7. Выбор шин.
7.8. Выбор изолятора.
8. Расчет заземляющего устройства.
9. Выбор защиты от перенапряжений и грозозащиты.
10. Список литературы



Автор
deymon99
Дата
30.05.2021
Язык
Русский
Состав
План подстанции. Электрическая схема подстанции, ПЗ
Софт
AutoCAD 2022 Как открыть?
Содержимое архива
  • Plan_ps_5.dwg
  • Курсовая Самойлов Д.В..docx
  • Skhema_KP_5.dwg
