Проектирование электрической части подстанции

Гомельский Государственный Технический Университет имени Павла Осиповича Сухого
Кафедра: Электроснабжение
Курсовой проект по дисциплине: Электрооборудование станций и подстанций промышленных предприятий
На тему: Проектирование электрической части подстанции
Гомель 2014

При выполнении курсового проекта подлежат разработке следующие вопросы:
• выбор основного оборудования;
• выбор и обоснование главной схемы электрических соединений подстанции;
• выбор проводников ЛЭП и расчет режимов электрической сети;
• расчет токов короткого замыкания;
• выбор коммутационных аппаратов;
• выбор токоведущих частей;
• выбор измерительных приборов и измерительных трансформаторов;
• выбор конструкции РУ.
В данном курсовом проекте проектировалась электрическая часть подстанции.
Были решены следующие задачи: выбрана и разработана схема подстанции, произведено технико-экономическое сравнение двух вариантов с трансформаторами ТРДНС-32000/35 и ТРДНС-40000/35 по минимуму приведенных затрат, и на его основании выбрана для дальнейшего расчёта схема подстанции с большими приведенными затратами, но наилучшая по условия надёжности, т.е. схема с трансформаторами ТРДНС-40000/35.
Произведён выбор сечений проводников воздушных и кабельных линий и расчёт режимов электрической сети проектируемой подстанции.
Затем для выбранной схемы подстанции был произведен расчёт токов короткого замыкания.
Были выбраны коммутационные аппараты: выключатели и разъединители на стороне 35 кВ, а также выключатели на стороне 6 кВ. Проверка электрических аппаратов на работоспособность производилась в условиях ненормальных режимов, то есть на термическую и динамическую стойкость при коротких замыканиях.
Разработана полная схема подстанции. Данная подстанция имеет два номинала напряжения: 35 кВ и 6 кВ. Имеет 13 отходящих линий на стороне 6 кВ.
Выбраны токоведущие части подстанции для напряжения 35 кВ, сборные шины на напряжения 35 кВ и 6 кВ, при этом учитывались требования, вытекающие из условий работы проводников.
Произведён выбор измерительных трансформаторов тока и напряжения, а также всей контрольно-измерительной аппаратуры на подстанции. Контрольно-измерительные приборы выбирались из условия, что измерениями должны быть охвачены все параметры основного и вспомогательного оборудования, определяющего режим управления подстанции.
Курсовой проект выполнен с учётов всех норм проектирования и в соответствии с требованиями ЕСКД и ПУЭ, а разработанная подстанция удовлетворяет современным техническим требованиям, предъявляемым к системам электроснабжения.
Трансформатор с расщепленной обмоткой

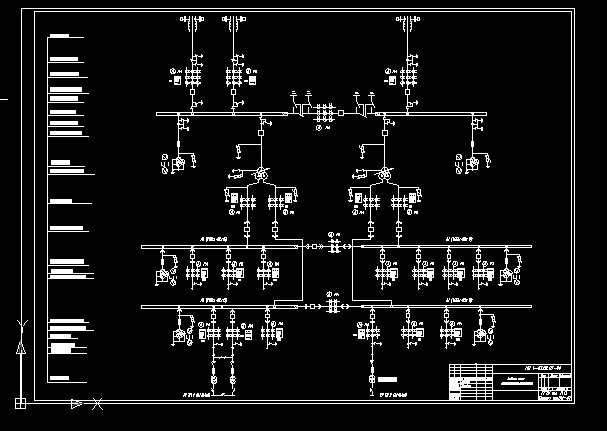

Состав: Главная схема электрической подстанции с трансформаторами с расщепленной обмоткой, Результаты расчета режимов подстанции, ПЗ Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проектирование электрической части подстанции

Леднев.docx
чертеж 1.dwg
чертеж 2.dwg
