Трехсекционный распределительный пункт 6кВ

Трехсекционный распределительный пункт 6кВ, планы, однолинейные схемы, расчет токов КЗ,

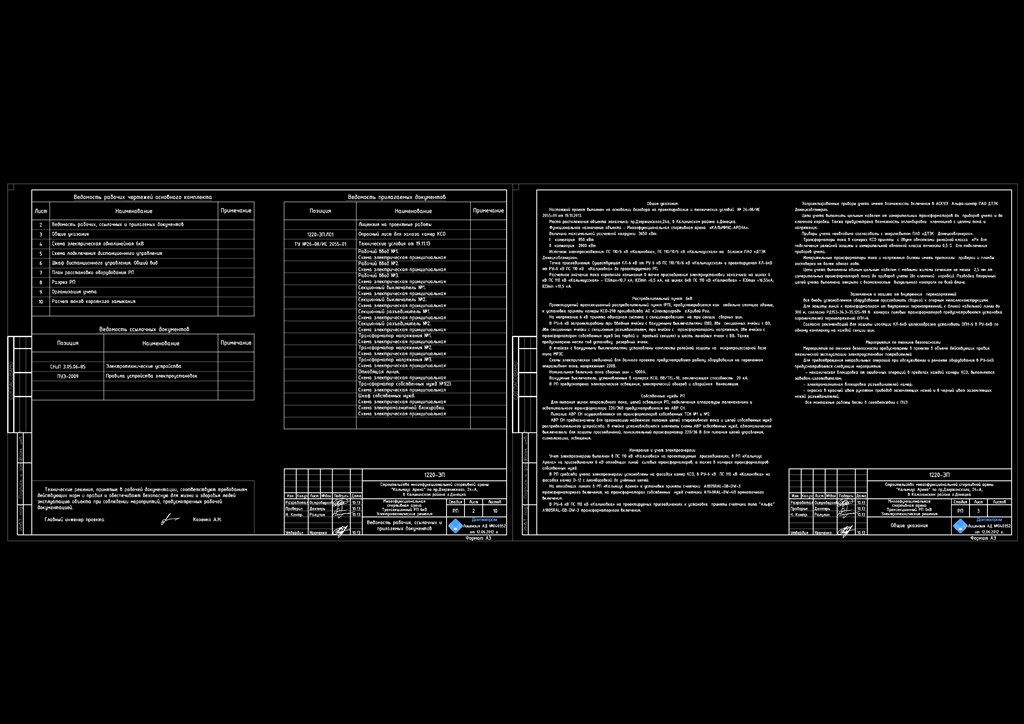

Общие указания
Настоящий проект выполнен на основании договора на проектирование и технических условий № 26-08/ИС 2055-01 от 19.11.2013.
Место расположения объекта заказчика:   г.Донецка.
Функциональное назначение объекта - Многофункциональная спортивная арена
Величина максимальной расчетной нагрузки: 3650 кВт:
I категория 850 кВт
II категория 2800 кВт
Источник электроснабжения: ПС 110/6 кВ «Калиновка», ПС 110/10/6 кВ «Кальмиусская» на балансе ПАО «ДТЭК Донецкоблэнерго».
Точка присоединения: Существующая КЛ-6 кВ от РУ 6 кВ ПС 110/10/6 кВ «Кальмиусская» и проектируемая КЛ-6кВ от РУ-6 кВ ПС 110 кВ «Калиновка» до проектируемого РП.

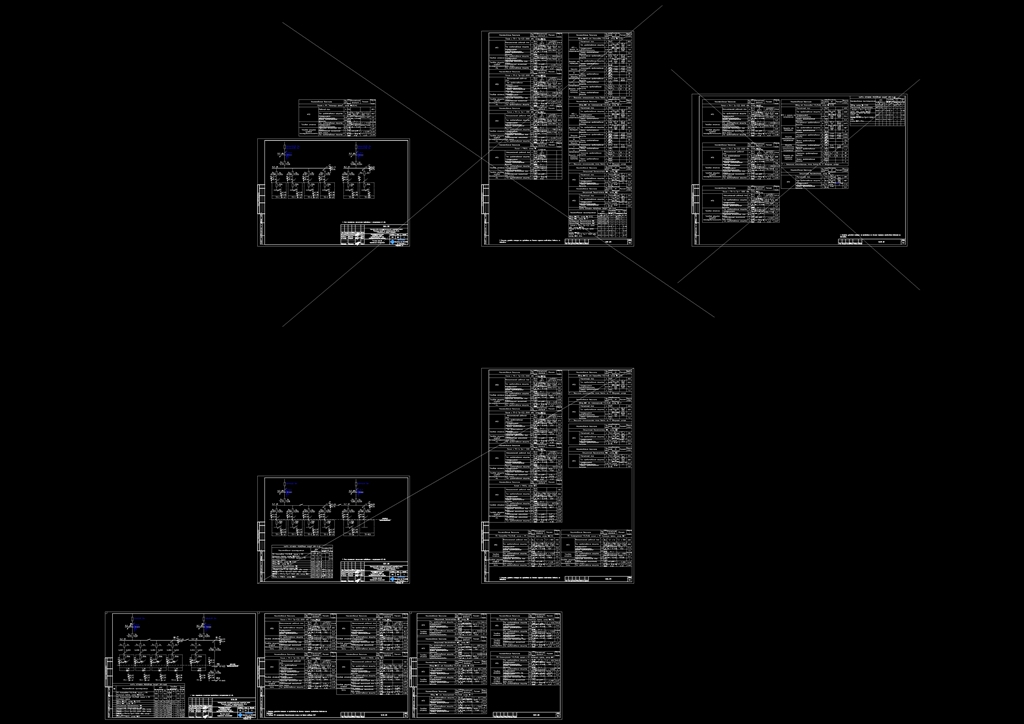

Расчетное значение тока короткого замыкания в точке присоединения электроустановки заказчика: на шинах 6
кВ ПС 110 кВ «Кальмиусская» - I(3)max=10,7 кА; I(2)min =6,5 кА, на шинах 6кВ ПС 110 кВ «Калиновка» - I(3)max =16,55кА; I(2)min =10,5 кА.

Распределительный пункт 6кВ

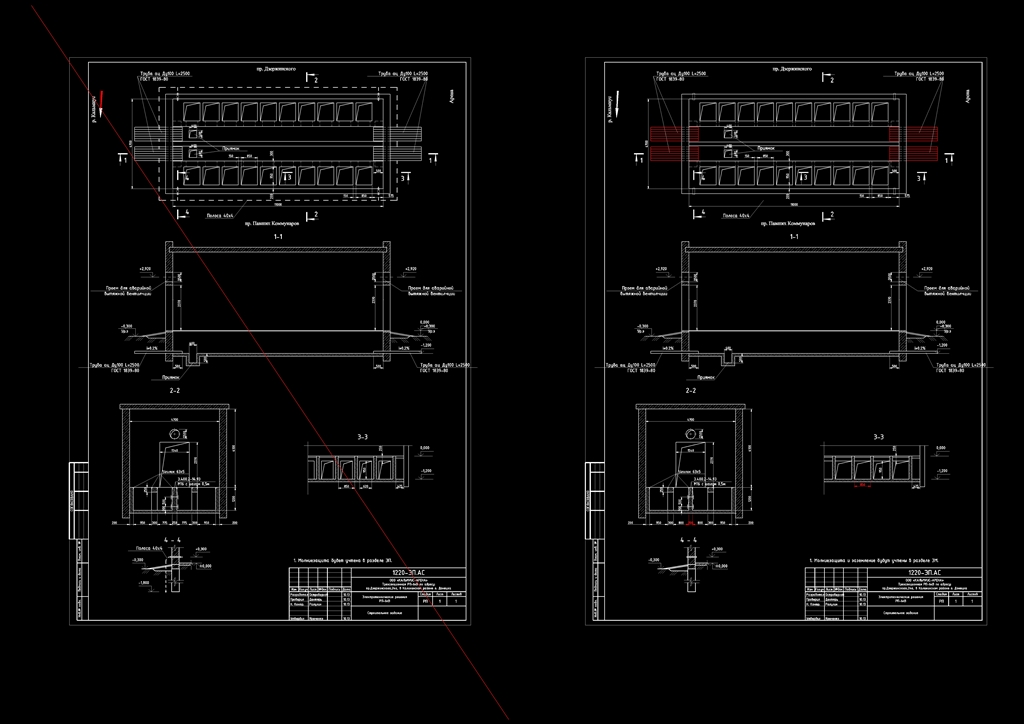

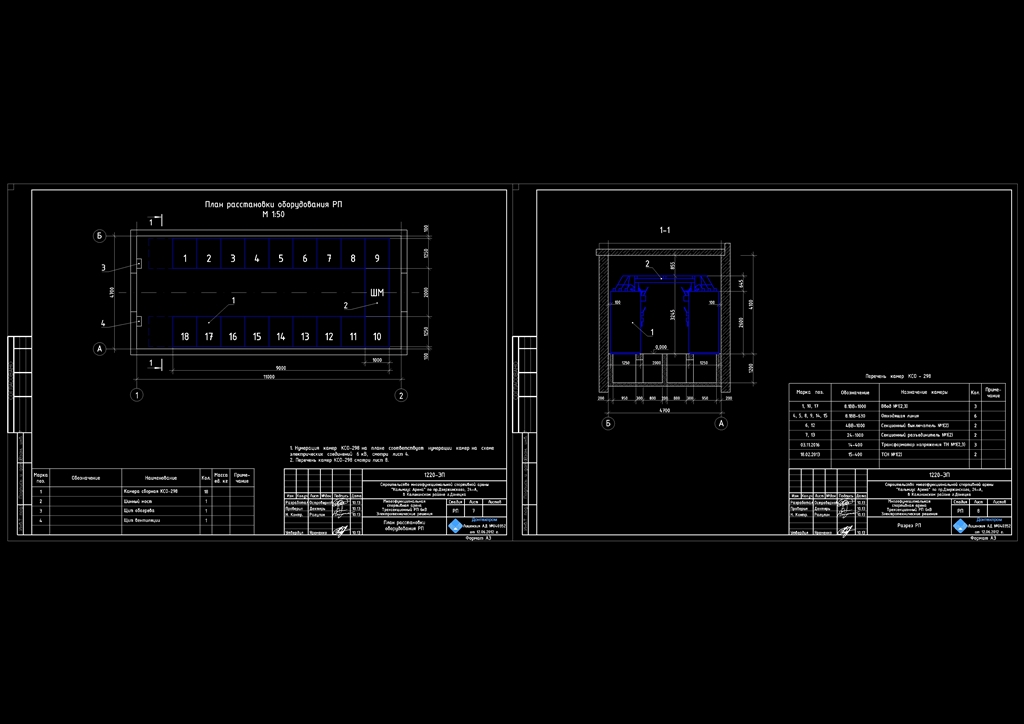

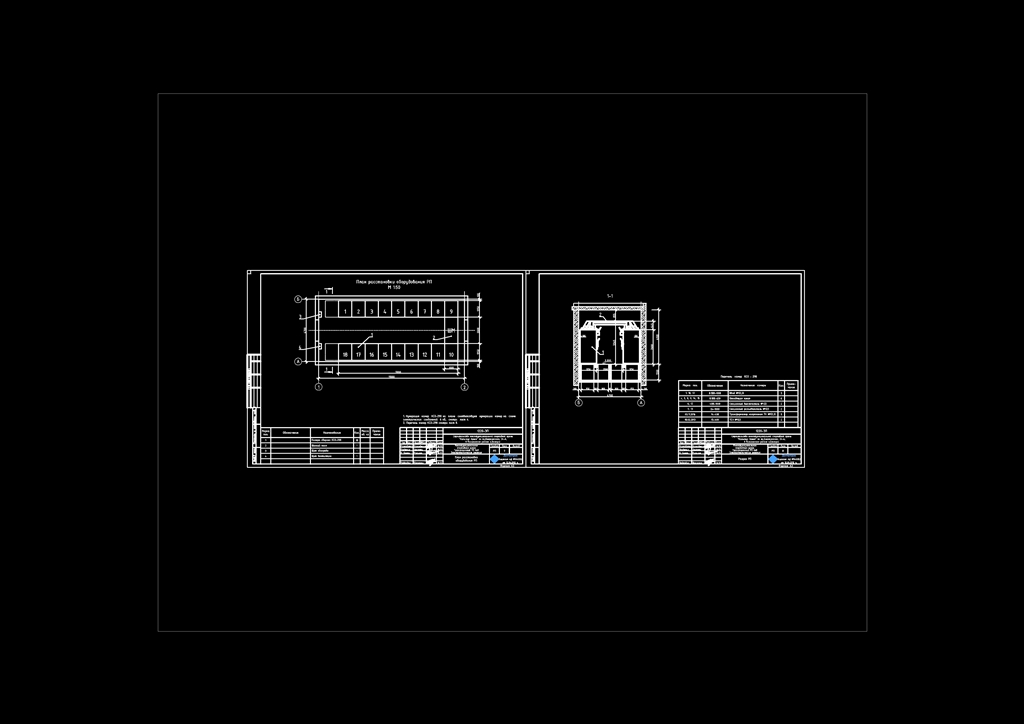

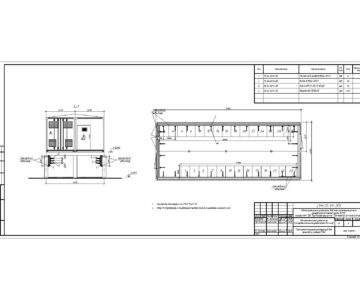

Проектируемый трехсекционный распределительный пункт (РП), предусматривается как отдельно стоящее здание, к установке приняты камеры КСО-298 производства АО «Электроград» г.Кривой Рог.

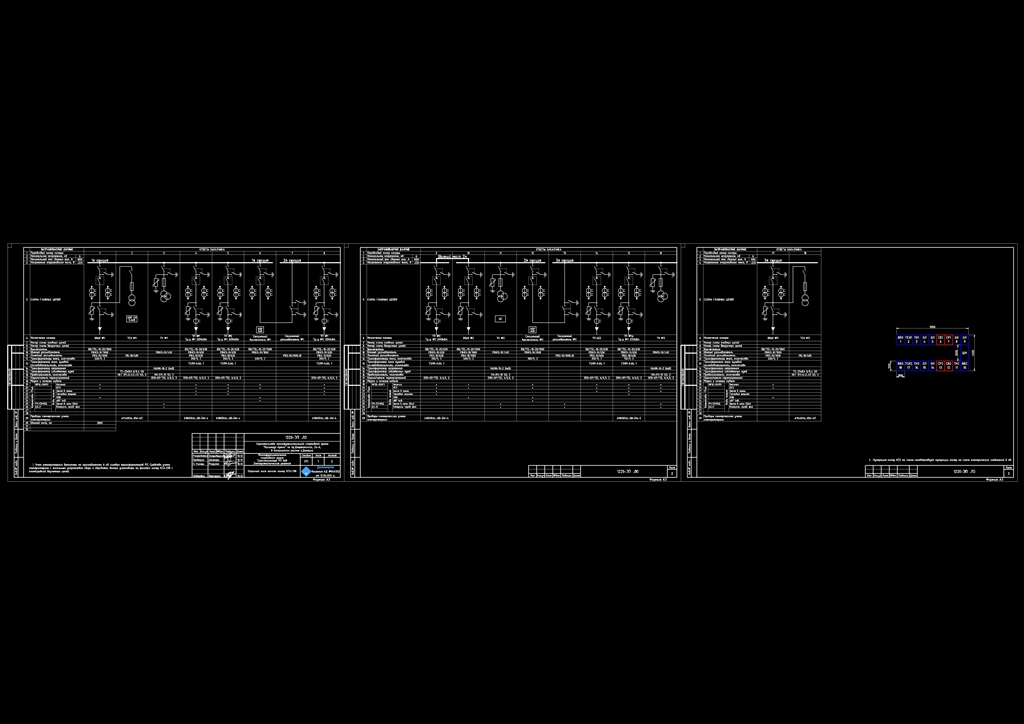

На напряжение 6 кВ принята одинарная система с секционированием на три секции сборных шин.
В РУ-6 кВ запроектированы три вводные ячейки с вакуумными выключателями (ВВ), две секционных ячейки с ВВ, две секционных ячейки с секционным разъединителем, три ячейки с трансформаторами напряжения, две ячейки с трансформатором собственных нужд (на первой и третьей секциях) и шесть линейных ячеек с ВВ. Также предусмотрено место под установку резервных ячеек.
В ячейках с вакуумными выключателями установлены комплекты релейной защиты на микропроцессорной базе типа МРЗС.

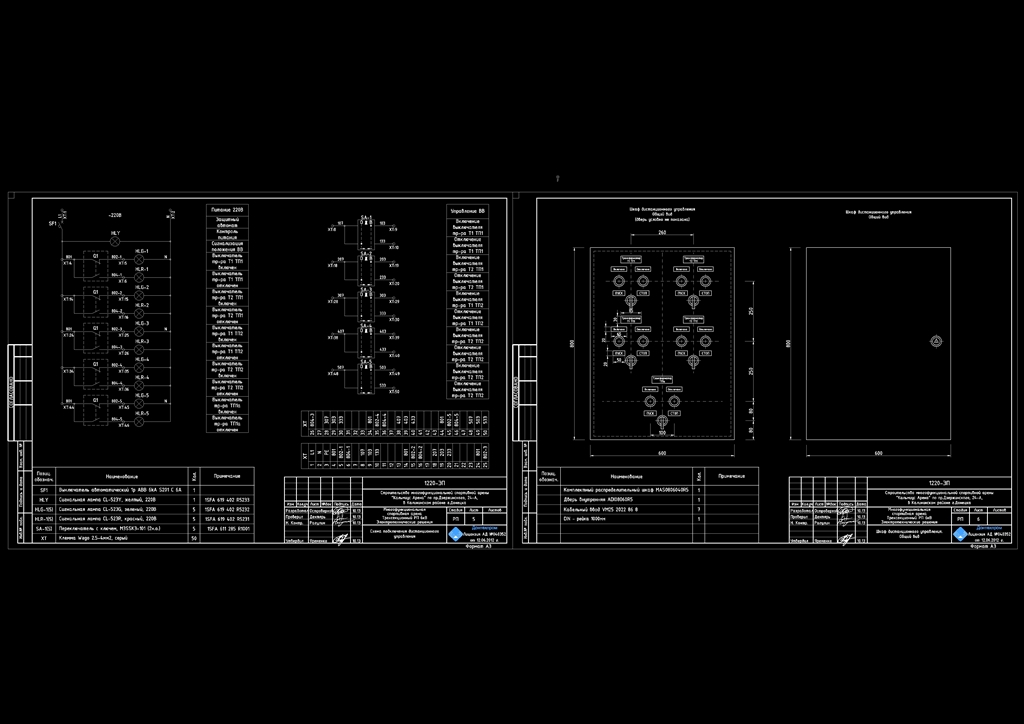

Схемы электрических соединений для данного проекта предусматривают работу оборудования на переменном оперативном токе, напряжением 220В.
Номинальная величина тока сборных шин - 1000А.
Вакуумные выключатели, установленные в камерах КСО, BB/TEL-10, отключающая способность 20 кА.
В РП предусмотрено: электрическое освещение, электрический обогрев и аварийная вентиляция.

Собственные нужды РП
Для питания шинок оперативного тока, цепей освещения РП, подключения аппаратуры телемеханики и осветительного трансформатора 220/36В предусматривается от АВР СН.
Питание АВР СН осуществляется от трансформаторов собственных ТСН №1 и №2.
АВР СН предназначены для организации надежного питания цепей оперативного тока и цепей собственных нужд распределительного устройства. В ячейке устанавливаются элементы схемы АВР осбственных нужд, автоматические выключатели для защиты присоединений, понизительный трансформатор 220/36 В для питания цепей управления, сигнализации, освещения.

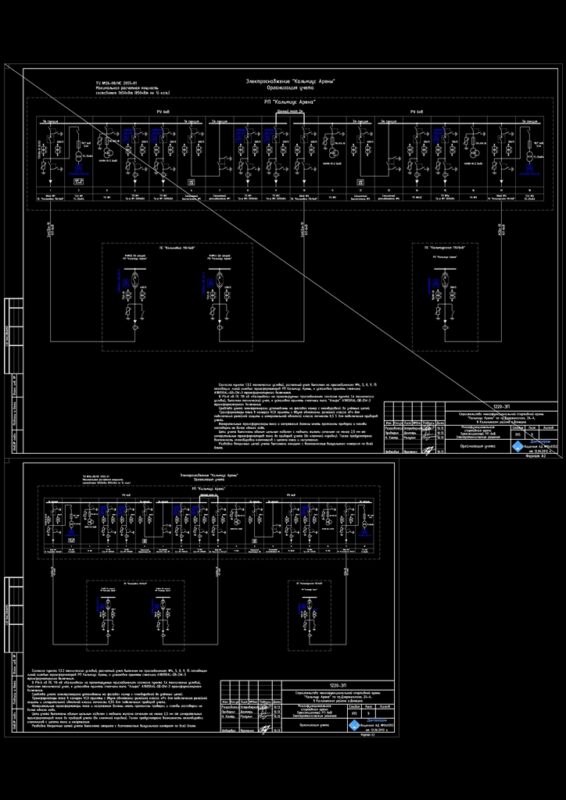

Измерение и учет электроэнергии
Учет электроэнергии выполнен в ПС 110 кВ «Калиновка» на проектируемых присоединениях, в РП «Кальмиус Арена» на присоединениях 6 кВ отходящих линий силовых трансформаторов, а также в камерах трансформаторов собственных нужд.
В РП средства учета электроэнергии установлены на фасадах камер КСО, в РУ-6 кВ ПС 110 кВ «Калиновка» на фасадах камер D-12 с пломбировкой до учётных цепей.
На отходящих линиях в РП «Кальмиус Арена» к установке приняты счетчики А1805RAL-GB-DW-3 трансформаторного включения, на трансформаторах собственных нужд счетчики А1140RAL-BW-4П прямоточного включения.
В РУ-6 кВ ПС 110 кВ «Калиновка» на проектируемых присоединениях к установке приняты счетчики типа “Альфа” А1805RAL-GB-DW-3 трансформаторного включения.
