Электрификация молокоблоку молочнотоварной фермы с разработкой системы управления линией очистки и охлаждения молока

СНАУ
Инженерно-технологический факультет
Дипломный проект
тема: ЕЛЕКТРИФІКАЦІЯ МОЛОКОБЛОКУ МОЛОЧНОТОВАРНОЇ ФЕРМИ ПАТ «САД» ОХТИРСЬКОГО РАЙОНУ СУМСКОЇ ОБЛАСТІ З РОЗРОБКОЮ СИСТЕМИ КЕРУВАННЯ ЛІНІЄЮ ОЧИЩЕННЯ ТА ОХОЛОДЖЕННЯ МОЛОКА
Сумы 2012

Проект присвячений електрифікації в сільському господарстві, рішенню актуальної проблеми застосування новітніх технологій та електрообладнання,впровадження установок для доїння те первинної обробки та охолодження молока.
Об'єктом дослідження є молокоблокмолоко товарної ферми в с. Високе Сумської області, ситуація на якому добре підходить для впровадження новітніх установок та електрообладнання для підвищення надою молока та його якості, зниження витрат та собівартості продукції.
Основними етапами роботи були аналіз електрифікації на об'єкті дослідження, вибір силового електрообладнання для доїння, розрахунок молочного насосу, вибір резервуара охолоджувача, розробка системи керування резервуаром охолоджувачем. Електропостачання об’єкту.

ВСТУП
1. АНАЛІЗ ГОСПОДАРСЬКОЇ ДІЯЛЬНОСТІ ОБЄКТУ
1.1 Загальна характеристика об’єкту
1.2 Аналіз господарської діяльності
1.3 Аналіз стану електрифікації
1.4 Висновки та пропозиції
2. ТЕХНОЛОГІЧНА ЧАСТИНА
2.1 опис прийнятої технології виробництва
2.2 Описвиробничихприміщень та розташуваннятехнологічногообладнання
2.3 Технологічні вимоги до проект
3. РОЗРАХУНОК І ВИБІР СИЛОВОГО СИЛОВОГО
ЕЛЕКТРООБЛАДНАННЯ
3.1 Вибір силового електрообладнання для стандартного технологічногообладнання
3.2 Перевірочнийрозрахунокпотужностісиловогоелектрообладнання для стандартного технологічногообладнання з урахуванням режиму роботи за прийнятоютехнологією
4. ПРОЄКТУВАННЯ АВТОМАТИЗАЦІЇ ТЕХНОЛОГІЧНИХ ПРОЦЕСІВ
4.2 Опистехнологічногопроцесу
4.3 Складання принципової електричної схеми автоматичного керування
5. ПРОЕКТУВАННЯ ВНУТРІШНЬОЇ ЦЕХОВОЇ СИЛОВОЇ ЕЛЕКТРИЧНОЇ МЕРЕЖІ
5.1 Вибір живлення силових електроприймачів
5.2 Розрахунок і вибір проводів силової мереж
5.3 Перевірка проводів на відповідність із ПЗА
6. ПРОЕКТУВАННЯ ЕЛ ЕКТРИЧНОГО ОСВІТЛЕННЯ
6.1 Світлотехнічний розрахунок
6.2 Розрахунок освітлення молочної методом коефіцієнта використання світлового потоку
6.3 Розрахунок освітлення допоміжних приміщень методом питомої потужності
6.4 Електротехнічний розрахунок
7. ПРОЕКТУВАННЯ ЕЛЕКТРОПОСТАЧАННЯ ОБЄКТУ
7.1 Визначеннярозрахунковихнавантажень на введеннях в окреміприміщення
7.2 Розрахунок електричних навантажень мережі 0,38 кВ
7.3 Вибір силового трансформатора та КТП10 / 0,4 кВ
7.4 Складання схеми мережі електропостачання
7.5 Розрахунок мережі 0,38 кВ
7.6 Перевірка пускозахисної апаратури на автоматичне
спрацювання
8. ПРОЕКТУВАННЯ ОРГАНІАЦІЇ ТЕХНІЧНОЇ ЕКСПЛУАТАЦІЇ ЕЛЕКТРООБЛАДНАННЯ ОБЄКТІВ
8.1 Задачі електротехнічної служби
8.2 Розрахунокрічногообсягуроботи ЕТС
8.3 Визначенняштатноїчисельності ЕТС молочнотоварної ферми
8.4 Графікпоточногообслуговування та поточного
ремонтуелектрообладнання
8.5 Визначеннярезервного фонду електрообладнання
8.6 Технічна документація з експлуатації електрообладнання
9. ПРОЕКТУВАННЯ СИСТЕМИ З ОХОРОНИ ПРАЦІ
10. ЕКОЛОГІЧНА ЕКСПЕРТИЗА
11. ТЕХНІКО-ЕКОНОМІЧНІ РОЗРАХУНКИ ТА ПОКАЗНИКИ ПРОЕКТУ
ВИСНОВКИ
ПЕРЕЛІК ВИКОРИСТАННЯ ЛІТЕРАТУРИ

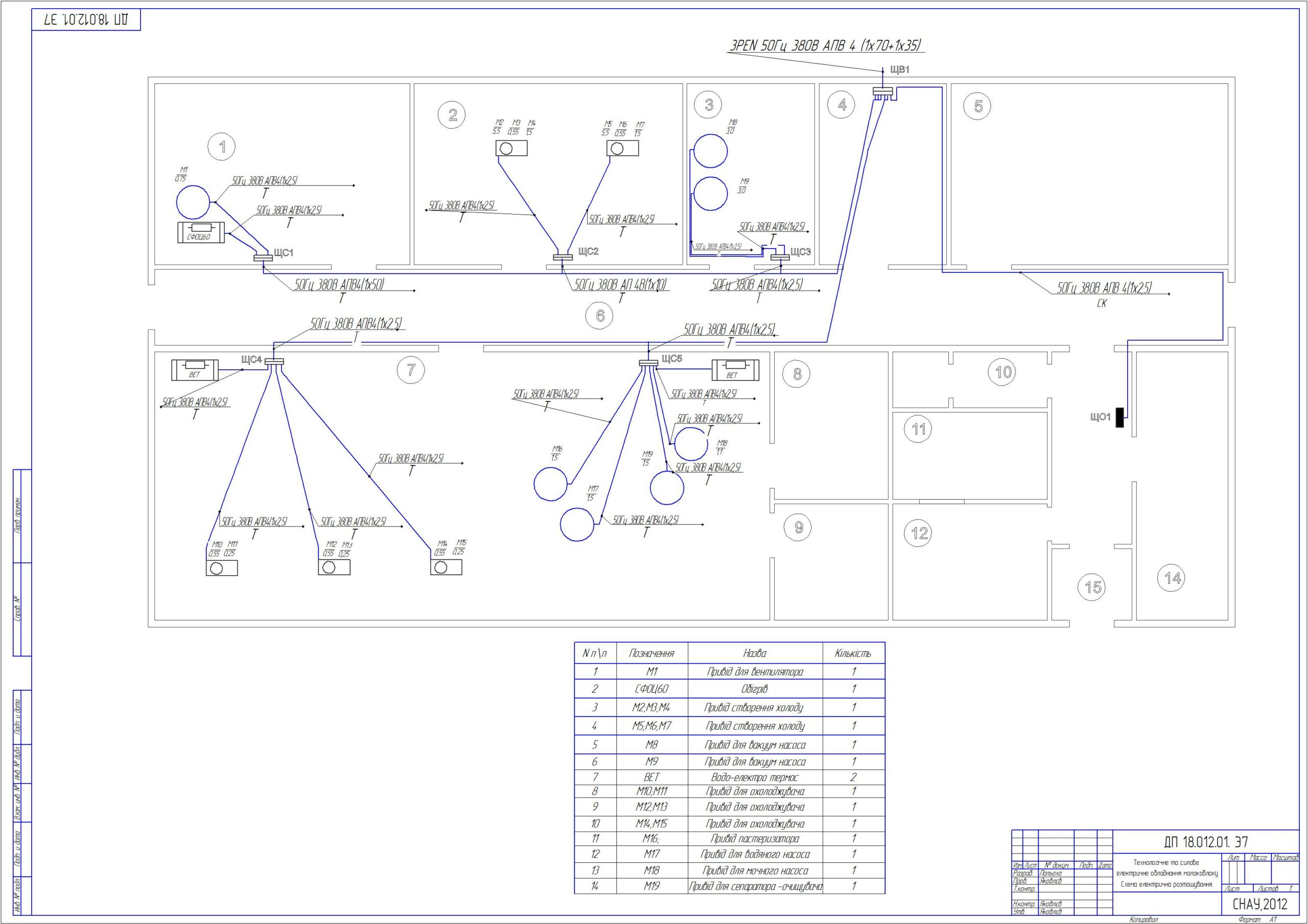

Состав: Пояснювальна записка. Технологічне та силове електричне обладнання молокоблоку. Схема електрична розташування. Автоматизована система керування резервуаром охолоджувачем. Схема електрична принципова. Шафа системи керування резервуаром охолоджувачем. Схема електрична зєднань. Автоматизована система керування резервуаром охолоджувачем. Схема електрична приєднування. Електричне освітлення молокоблоку . Схема електрична розташування. Внутрішня цехова силова розподільча мережа молокоблоку. Схема електрична принципова. Економічні показники Таблиця. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Электрификация молокоблоку молочнотоварной фермы с разработкой системы управления линией очистки и охлаждения молока

Чертежы/~$лов.розташ..cd~
Чертежы/економ частьcdw.cdw
Чертежы/принц.керув.cdw
Чертежы/силов.розташ..cdw
Чертежы/силов.розташ..jpg
Чертежы/Схема пдключень.cdw
Чертежы/СХЕМА ПДКЛЮЧЕНЬ.cdw
Чертежы/Чертеж освтлення диплом 1.cdw
Чертежы/Чертеж принц.силов.ПЕРЕДЕЛАН.cdw
вИСНОВОК.docx
вступ.docx
диплом Пальоха.docx
змст.docx
