Электрификация стройплощадки

Проект электрификации стройплощадки с выводом розетки на 380В. Предусмотрено устройство ограничения мощности (управляется счетчиком).

Состав: Общие данные, пояснительная записка, план сетей, контур заземления, схема принципиальная, спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
электофикация стройполощадки\01_Общие данные.cdw
электофикация стройполощадки\02_План электрических сетей 0.38 кВ.cdw
электофикация стройполощадки\03_Схема электр.принципиальная.cdw
электофикация стройполощадки\04_Схема контура повторного заземления.cdw
электофикация стройполощадки\05_Спецификация оборудования.cdw
электофикация стройполощадки\ЭЛ-646.docx

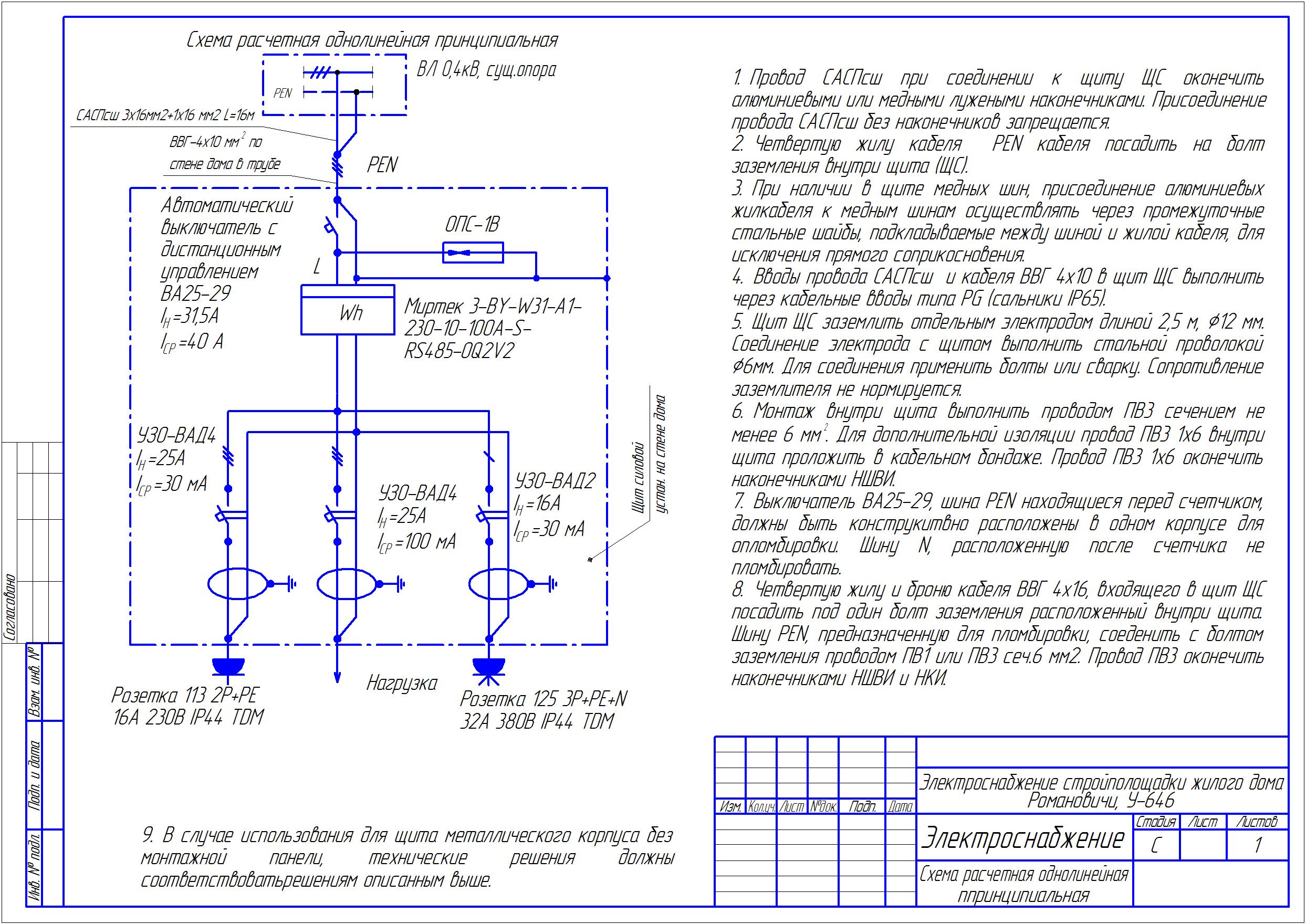

электофикация стройполощадки\03_Схема электр.принципиальная.jpg
электофикация стройполощадки
