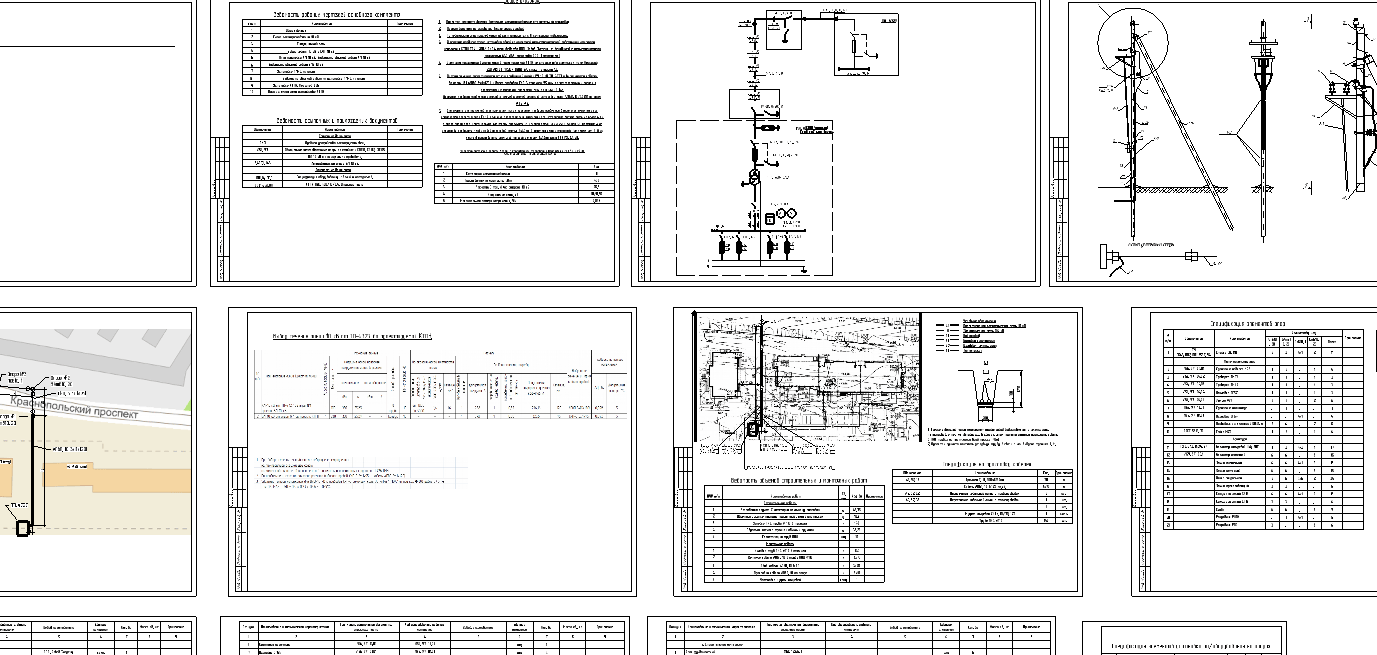

Электроснабжение стройплощадки 10 кВ

Объекты проектирования: КТПН 630/10/0,4, КЛ 10 кВ от сущ. ТП до проект. опоры №1 ВЛ 10 кВ, ВЛ 10 кВ от проект. КЛ 10 кВ до проект КТПН. Общие указания.
1. Проектом рассматривается временное электроснабжение строительной площадки
2. Проект выполнен на основании Техничсеких условий
3. По надежности электроснабжения объект относится к III категории надежности.
4. В проекте предусмотрена установка одной комплектной трансформаторной подстанции наружного исполнения КТПН ТВК -400/10/0,4 (производства ООО "Завод Энергия", г. Челябинск) с трансформатором мощностью 630 кВА (произство ООО "Трасформер").
5. Учет электроэнергии выполняется в проектируемой КТПН на стороне н/н счетчиком типа Меркурий 230 ART03 PRSIDN 380В, 5А, класс точности 1.0.
6. Питающая линия проектируется от существующей ячейки РУ 10 кВ ТП-4727 и выполняется кабелем до опоры №1 (АПвП 3х(1х120)) и далее проводом СИП-3 сечением 95 ммІ по железобетонным опорам в соотвествии с типовыми проектами Л56-97 и 3.407.1-143. Проектом предусматривается установка разъединителей наружной установки типа РЛНЛ1-10/400У1 на опрах №1 и №6.
7. Для защиты от поражений электрическим током проектом предусматривается выполнение заземляющего устройства проектируемой КТПН. Величина сопротивления заземляющего устройства должна быть не более 4 Ом в любое время года. Вертикальные электроды выполнить из угловой стали 50х50х5мм длиной 3м. Вертикальные электроды соединить между собой полосовой сталью 5х40мм. К заземляющему устройству (не менее, чем в двух местах) присоединить стальной полосой сечением 5х40мм шину РEN РУ-0,4 кВ. Электромонтажные работы вести с соблюдением требований действующих ПУЭ и СНиП.

Состав: Электроснабжение (ЭС) Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение стройплощадки 10 кВ

Электроснабжение 10 кВ строительной площадки.dwg
