Электрооборудование свинотоварной фермы ОАО “Мядельагропромэнерго” мядельского района с разработкой схемы управления электроприводом вентиляционной установки

Белорусский государственный аграрный технический университет
Дипломный проект
на тему: «Электрооборудование свинотоварной фермы ОАО “Мядельагропромэнерго” мядельского района с разработкой схемы управления электроприводом вентиляционной установки».
Минск 2014г.

Содержание

Введение………………………………………………………………………..
1.Общая часть………………………………………..………………………….
1.1 Производственная характеристика предприятия………….........................
1.2 Технология производственных процессов …………………...…………...
1.3 Общестроительные параметры основного здания объекта проектирования. Характеристики мест размещения электроустановки…...
2. Общая электротехническая часть…………………………………………….
2.1 Расчет и выбор технологического оборудования…………..........................
2.2 Проектирование осветительных установок и электрических сетей……...
2.3 Расчет и выбор силового электрооборудования. Основные параметры электроприводов……………………………………………………
2.4 Проектирование электрических сетей внутри помещения. Выбор распределительных устройств, коммутационной и защитной аппаратуры……………………………………………………………………..
2.5 Разработка принципиальных схем распределительной и питающей сети…………………………………………………………………………….
2.6 Определение электрической нагрузки на вводе в помещение.......................
2.7 Выбор типа, числа, мощности и местоположения
трансформаторных подстанций………………………………………...........
2.8 Расчет низковольтных электрических сетей и высоковольтного ввода…………………………………………………………………….............
2.9 Расчет и выбор компенсирующих устройств……………………...................
3 Специальная часть……………………………………………………………….
3.1 Обоснование вопроса………………………………………………………….
3.2 Общие сведения и технологические требования к проектируемой электроустановке……………………………………………………………
3.3.1 Описание работы вентиляционной установки………………….................
3.3.2 Обоснование электропривода………………………………………………
3.3.3 Монтаж и эксплуатация регулируемого электропривода с преобразователем частоты…………………………………………………
3.4 Описание работы принципиальной схемы вентиляционной установки свнарника
3.5 Выбор аппаратов управления схемы…………………………………............
3.6 Разработка шкафа управления .........................................................................
4 Охрана труда………………………………….....................................................
4.1 Анализ состояния охраны труда ОАО «Мядельагропромэнерго»……....
4.2Разработка мер безопасности при монтаже и эксплуатации электрооборудования свинарника………………………………………….
4.3 Обеспечение пожарной безопасности в свинарнике………………………..
5. Экономическая часть………………………………………………………….
5.1 Актуальность проблемы ……………………………………………………...
5.2 Выбор вариантов технических решений……………………………………
5.3 Натуральные технико-экономические показатели ………………………….
5.4 Капиталовложения……………………………………………………………
5.5 Эксплуатационные издержки………………………………………………..
5.6 Рыночные показатели экономической эффективности вариантов технических решений………………………………………………………….
Заключение………………………………………………………….......................
Литература…………………………………………………………........................

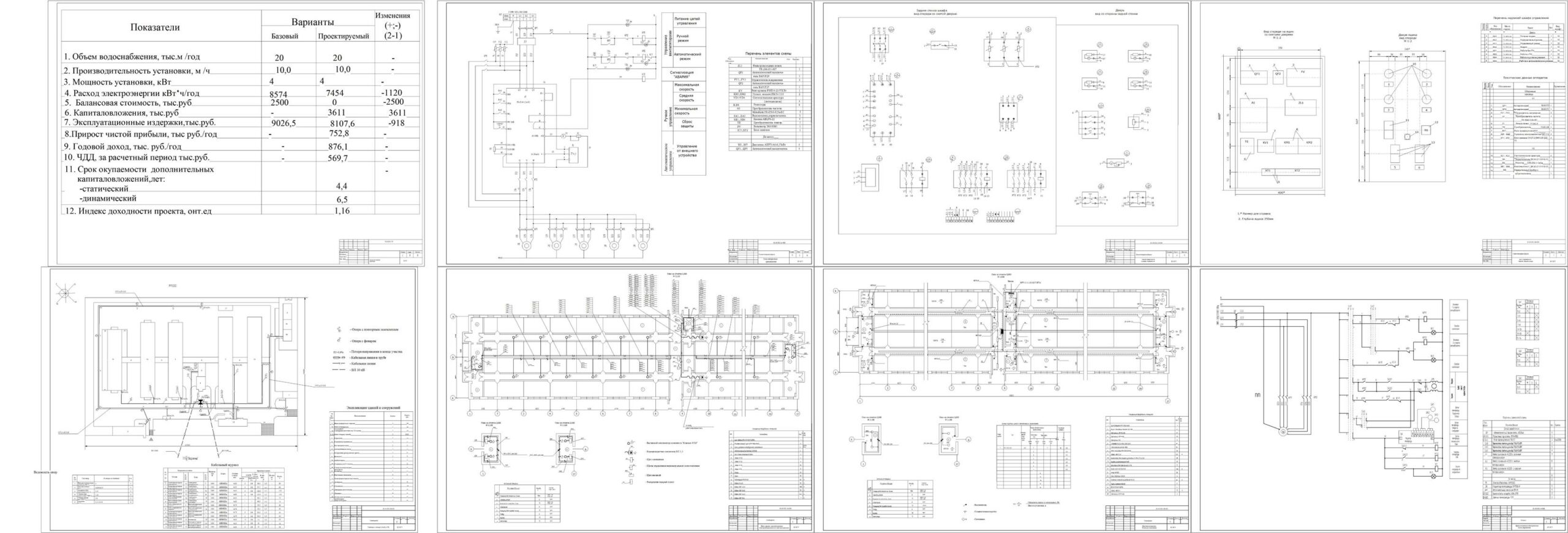

Состав: Генплан c сетями 0,4 кВ и ТП,Принципиальная схема распределительной сети, Электроосвещение.План расположения, План расположения электрооборудования и электропроводки, Принципиальная электрическая схема управления, Внешний вид щита управления, схема соединения шкафа управления, технико-экономическое обоснование, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Сельское хозяйство / Электрооборудование свинотоварной фермы ОАО “Мядельагропромэнерго” мядельского района с разработкой схемы управления электроприводом вентиляционной установки

дипломчик\ПЗ\2. Содержание.docx
дипломчик\ПЗ\Введение.docx
дипломчик\ПЗ\Ведомость комплектной1.xls
дипломчик\ПЗ\Заключение.docx
дипломчик\ПЗ\Литература.docx
дипломчик\ПЗ\продолж содерж.docx
дипломчик\ПЗ\пункт 1.1.docx
дипломчик\ПЗ\пункт 1.2 - 2.9.docx
дипломчик\ПЗ\пункт 3 весь.doc
дипломчик\ПЗ\пункт 4.docx
дипломчик\ПЗ\пункт 5.doc
дипломчик\ПЗ\Светотехническая ведомость
дипломчик\чертежи\1 Генплан ГОТОВ !!!.frw
дипломчик\чертежи\3 силовая готово !!!.frw
дипломчик\чертежи\4 осв.окончен ГОТОВ.frw
дипломчик\чертежи\5 принц
дипломчик\чертежи\8.Экономика.frw
дипломчик\чертежи\схема принципиальная.frw
дипломчик\чертежи\шкаф управления.frw
дипломчик\чертежи\щит упраления общий.frw
дипломчик\ПЗ
дипломчик\чертежи
дипломчик
