Схема управления холодильной установкой

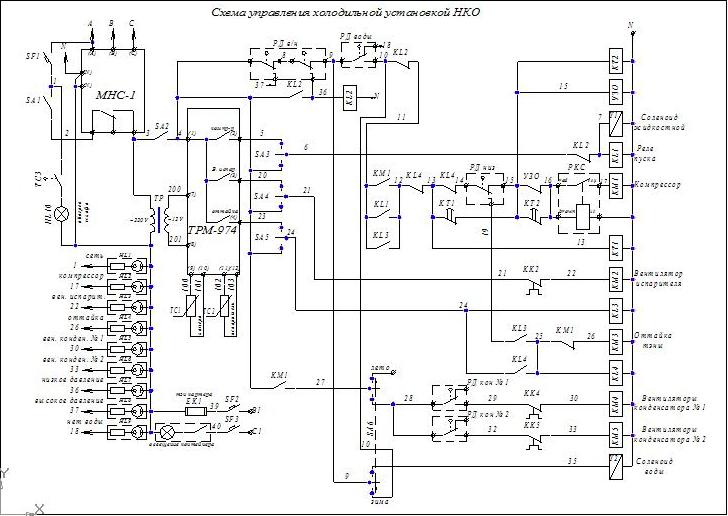

На чертеже изображена схема управления промышленной холодильной установкой с вакуумирование перед оттайкой. Схема автоматизирована на базе блока управления средне и низкотемпературными холодильными машинами ТРМ974

Состав: Схема электрическая

Софт: Компас v10, cdw

Каталог / Схемы / Схема управления холодильной установкой

Просмотр файлов
СУ холодильной установкой.cdw
