Электроосвещение коттеджа р.д.

1. ОБЩИЕ ДАННЫЕ.
1.1 Настоящий проект разработан на основании задания Заказчика в соответствии с требованиями ПУЭ, СП 31-110-2003 и ГОСТ-Р-5057 18-94 и распространяется на электроснабжение жилого дома
1.2 Электроснабжение дома по проекту осуществляется от ЩР3-15 кабелем марки ВБбШв 4х35, проложенного в траншее на глубине 700мм. Напряжение сети 380/220В, нейтраль трансформатора глухозаземлена.
1.3 Установленная мощность электроприемников дома составляет Ру= 59,3 кВт, расчетная мощность, подключаемая к ГРЩ: Рр= 48 кВт, при cosφ= 0,95. Общая защита в ГРЩ устанавливается но ток 80А.
1.4 Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из установленной мощности и режимов работы электроприемников.
1.5 Сеть электроосвещения помещений дома выполнить от электрических щитов кабелем NYM 3х1,5, проложенным по стенам и конструкциям скрыто в штрабах в ПВХ трубах, за подвесным потолком скрыто в ПВХ трубе с креплением скобами. Групповую сеть розеток выполнить кабелем NYM 3х2,5, проложенном в полу в ПНД трубе шлейфом согласно плана. Во всех помещениях розеточная и осветительная сети выполняются раздельно. Бытовая сеть выполняется кабелем NYM, который прокладывается в полу в ПНД трубах, подъемы к розеткам выполняются в штрабах стен в ПВХ трубе тем же кабелем.
1.6 Для защиты от поражения электрическим током при эксплуатации электрических сетей и электроприемников все металлические нетоковедущие части электроустановок занулить посредством присоединения третьей жилы однофазной трехпроводной сети к шине РЕ в электрическом щите. Для потребителей розеточной сети применить дифференциальную защиту с током утечки до 30 мА.
1.7 Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам в соответствии с требованиями ГОСТ 504 62-92.
1.8 Для учета электроэнергии проектом электроснабжения дома предусмотрена установка в ГРЩ 3-х фазного 2ух тарифного электронного счетчика марки Меркурий 230 ART-02 прямого включения на ток 10-100 А со встроенным тарификатором, класс точности 1.

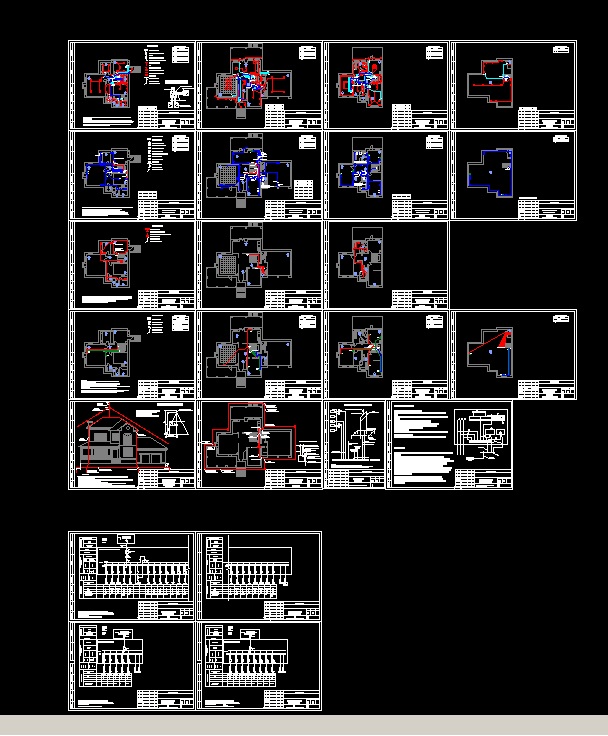

Состав: электроснабжение, электроосвещение коттеджа. Кабельные линии под подвесными потолками. Схемы, планы, разводка, пояснительная записка (2 этажа+подвал+мансарда). Язык документа

Софт: AutoCAD 2007

Файлы:
ЭО коттеджа хороший.dwg
