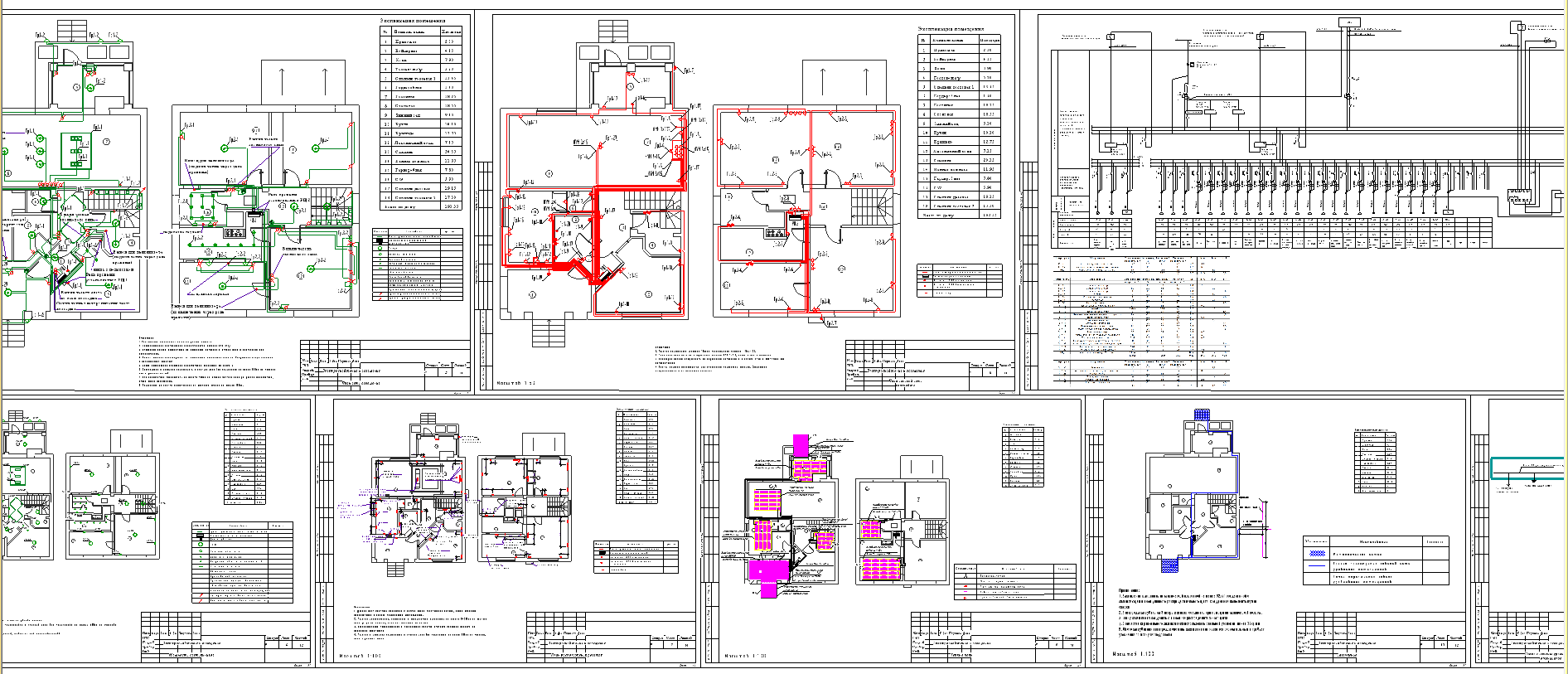

Электроснабжение двухэтажного коттеджа

Рассмотрено электроснабжение жилого двухэтажного коттеджа, основными потребителями электроэнергии которого являются осветительные электроприборы и силовое электрооборудование. Установленная мощность потребителей электроэнергии Руст.=68,87 кВт.

Основные показатели проекта:
система напряжения-220В
расчетная потребляемая мощность - 33 кВт.
принятая система заземления - TN-C-S.
Основными потребителями электроэнергии являются: осветительные электроприборы, и силовое оборудование. На вводах питания в помещение предусматривается вводной учетно-распределительный электрощит ЩУР, в котором устанавливаются 1-фазные и 3-фазные выключатели и УЗО. Для подключения сети освещения предусмотрены автоматические выключатели с номинальными токами 6 и 10А. Учет потребляемой электроэнергии осуществляется в распределительном щите РЩ1.

Состав: Рабочая документация Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение двухэтажного коттеджа

PlotCfgs/
PlotCfgs/acad.ctb
Планы+спецификация_recover.dwg
