Электроосвещение жилого дома

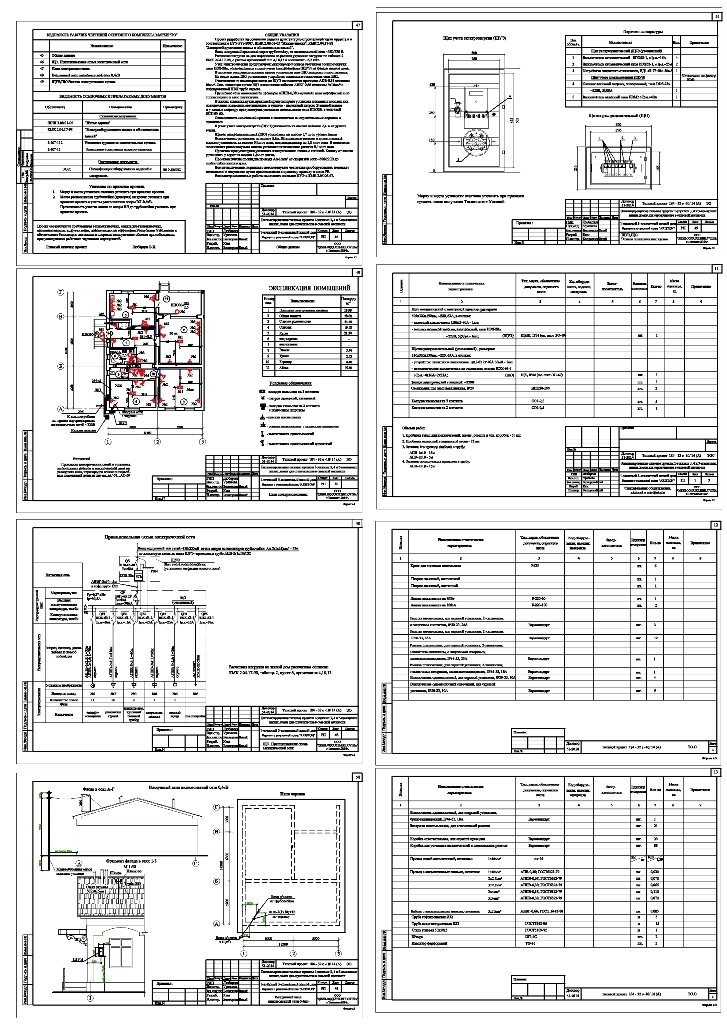

Электроосвещение 3-х комнатного жилого дома, план , расчетная схема щитов и спецификация оборудования

Проект разработан на основании задания архитектурно-строительной части проекта и в соответствии с ПУЭРУз-2007, ШИК 2.08.01-05 "Жилые здания", КМК 2.04.17-98 " Электрооборудование жилых и общественных зданий".
Ввод воздушный крышевой через трубостойку, от низковольтной сети -380/220 В.
Расчетная нагрузка на дом определена из расчета удельных нагрузок по таблице 2 КМК 2.04.17-98, с учетом примечаний п.п. 4,10,13 и составляет - 6,2 кВт.
Учет электроэнергии предусмотрен микропроцессорным счетчиком электроэнергии типа DDS-28u, установленным в щите учета электроэнергии (ЩУЭ) на фасаде жилого дома.
В качестве распределительного щитка установлен щит ЩО заводского изготовления.
На вводе щитка ЩО установлено устройство защитного отключения типа ВД1.
Ответвление от изоляторов ввода до ЩУЭ выполняется проводом АПВ-0,38 сечением 10мм2. Сеть питающая щиток ЩО выполняется кабелем АВВГ-0,66 сечением 3x10мм2 в гофрированной ПВХ трубе скрыто.
Групповые сети выполняются проводом АППВ-0,38 в пустотах плит перекрытий и по стенам скрыто в слое штукатурки.
В жилых комнатахжухнелрихожей предусмотрена установка клеммных колодок для подключения подвесных светильников, в туалете - настенный патрон. В ванной конате и у входа в квартиру предусмотрена установка светильников типаНПОЗО, в топочной НСП 03-60.
Освещенность помещений принята в соответствии со строительными нормами и правилами.
Щиток учета электроэнергии (ЩУЭ) установить на высоте не более 2,4 м от уровня земли.
Щиток распределительный (ЩО) установить на высоте 1,7 м от уровня земли
Выключатели установить на высоте 0,8м. Штепсельные розетки в кухне и ванной комнате установить на высоте 0,9м от пола, под кондиционер на 1,8 м от пола В остальных помещениях рекомендуемая высота установки штепсельных розеток 0,4 м от пола
Проектом предусмотрена установка электрического звонка с кнопкой. Кнопку от звонка установить у ворот на высоте 1,8м от земли.
Проектом учтена прокладка провода Ап-16мм2 от опоры н/в сети -380/220В до трубостойки жилого дома.
Все металлические, нормально нетоковедущие части электрооборудования, подлежат заземлению и занулению путем присо единения к ну левому проводу и шине РЕ.
Все электромонтажные работы выполнить согласно ПУЭи КМК 3.05.06-97.

Состав: Электросвещение , 3-комнатный жилой дом Язык документа

Софт: AutoCAD 7

Файлы:
Электроосвщение 3-х ком.ЭО.dwg
