Индивидуальный одноэтажный 3-х комнатный жилой дом: «Домик рыбака».
Архитектурно-строительная часть – АС (паспорт).
1. Рабочие чертежи марки АC разработаны на основании
следующих исходных данных:
- задания на проектирование;
- действующих нормативных документов.
2. Рабочие чертежи марки АC разработаны в соответствии с требованиями :
- СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и сооружений"
- СНиП 2.01.01-82 "Строительная климатология и геофизика"
- СНиП 21-01-97* "Пожарная безопасность зданий и сооружений
- СНиП 2-3-79"* "Строительная теплотехника"
- НБП 106-95 "Индивидуальные жилые здания. Противопожарные требования"
- СНиП 2.08.01-89* "Жилые здания"
- СНиП 31.02.2001 "Дома жилые одноквартирные"
3. Степень огнестойкости здания -III
4. Класс долговечности здания II
5. За условную отметку 0.000 принята отметка чистого попа 1-го этажа
6. Наружные стены - керамзитобетонные блоки ГОСТ 6133-99.
7. Кладку вентканалов и дымоходов вести из полнотелого красного кирпича М100, ГОСТ 530-95 с перевязкой с основной кладкой.
8. Внутренние перегородки здания- кирпич марки 100 ГОСТ 530-80 на растворе марки 75, толщ.=120мм; и 250мм.
9. Наружная отделка здания: стены-штукатурка стен.
10. По периметру здания устраивается отмостка из тротуарной плитки, шириной 950мм по песчано-щебеночному основанию с уклоном 1=0.05 от здания.
11. В качестве утеплителя перекрытия приняты минераловатные плиты типа "URSA" уд. вес- 50кг/мЗ - 100мм
12. Кровельные, гидроизоляционные и герметизирующие материалы должны удовлетворять требованиям действующих ГОСТов и ТУ.
13. При устройстве кровель и полов надлежит соблюдать требования правил производства работ и правил техники безопасности согласно СНиПам 3.04.01-87
14. Устройство полов следует производить только после завершения всех монтажных работ по подводке инженерных коммуникаций.
15. Антикоррозийная защита выполняется в соответствии со СНиП 3.63.04-85
16. Перед размещением заказа на оконные и дверные блоки необходимо производить контрольные замеры.
Основные строительные показатели:
Жилая площадь – 49,61 м2.
Общая площадь – 83,32 м2.
Площадь застройки – 122,08 м2.
Строительный объем – 386,29 м2.
Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

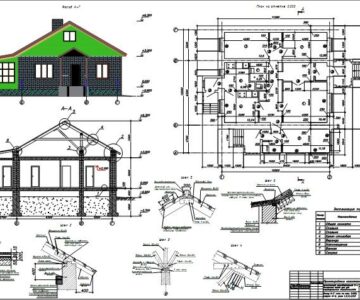

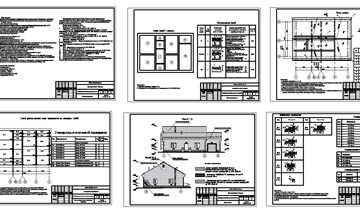

Состав чертежей графической части (13 листов формата А3):
1. Общие данные
2. Генплан
2а. Общий генплан
3. Кладочный план на отм 0.000

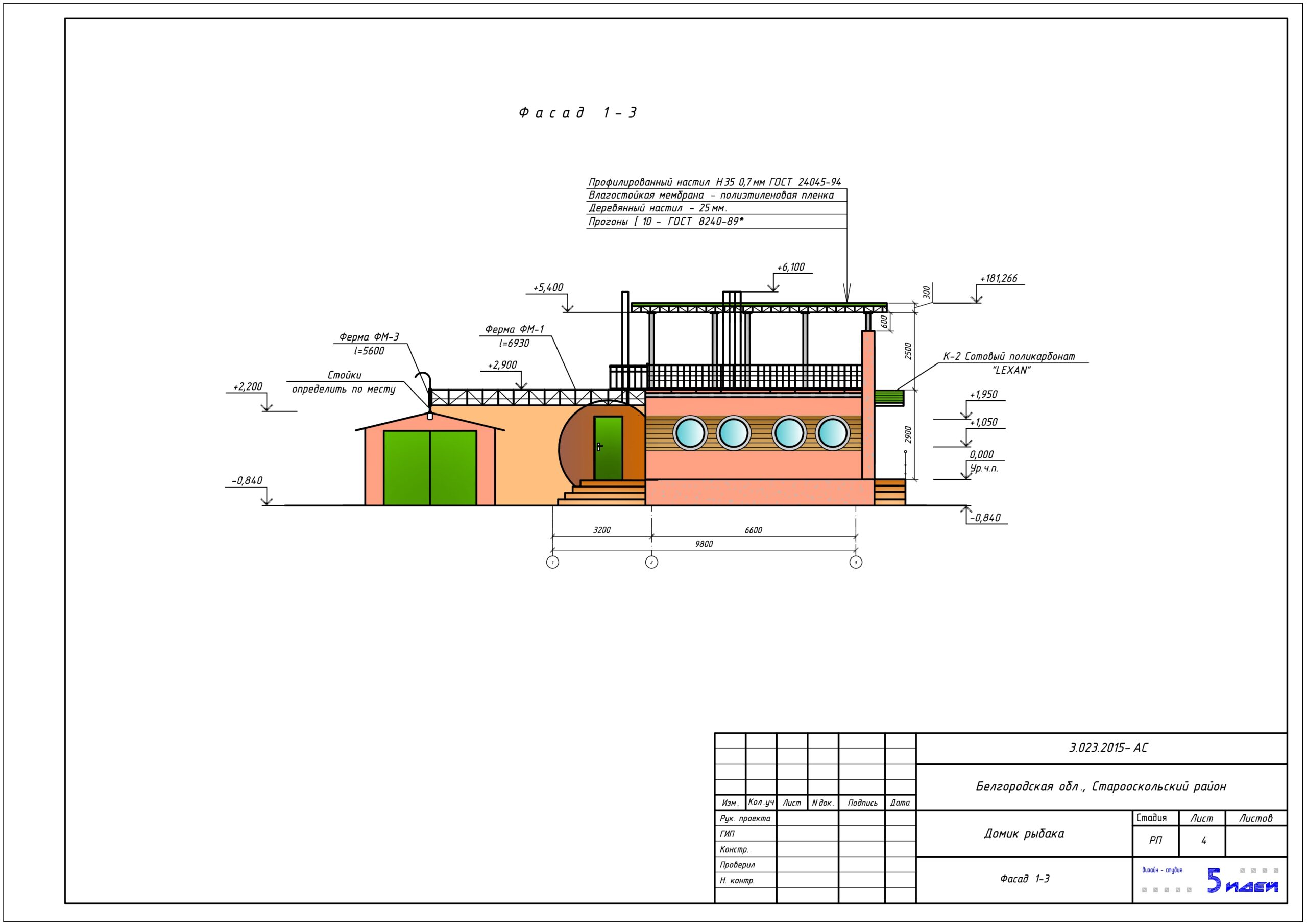

4. Фасад 1-3

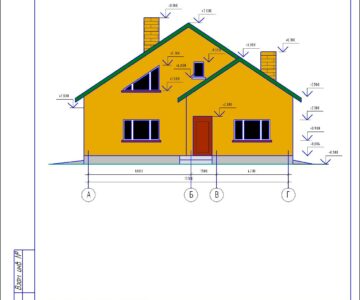

5. Фасад А-Г
6. Фасад Г-А
7. План на отм. 0.000
8. План на отм. +2.900
9. План фундаментов. Сечение 1-1
10. Разрез 2-2; 3-3. Вид по А
11. Сечение 4-4; 5-5; 6-6. Узел 1
12. План кровли
