Электроснабжение 10 этажного жилого дома со встроенными помещениями г.Вологды

построенный многоэтажный жилой дом. 10 этажей_ цоколь, 5 секций. В составе: схемы электроснабжения, планы, опросные листы, спецификация оборудования и материалов.
В качестве вводно-распределительных устройств выбраны шкафы ВРУ, состоящих из вводно-распределительных панелей типа ВРУ3-11УХЛ4, ВРУ3-13УХЛ4,распределительных типа ВРУ3-23УХЛ4, ВРУ3-25УХЛ4,которые устанавливаются в электрощитовых, расположенных в секциях N 2 и N 4 цокольного этажа жилого дома.
В ВРУ установлены электронные счетчики для учета потребления электроэнергии общедомовым освещением и силовыми электроприемниками.
В качестве этажных щитков используются совмещенные щитки типа ЩЭ-3401УХЛ4 ЩЭ-3402УХЛ4,устанавливаемые в нишах на основных лестничных площадках.
Для учета электроэнергии в квартире приняты однофазные счетчики, непосредственного включения, 5-50А, классом 1,0 СЭБ-1ТМ02.02, которые устанавливаются в этажных щитках ЩЭ-3401УХЛ4,ЩЭ-3401УХЛ4.

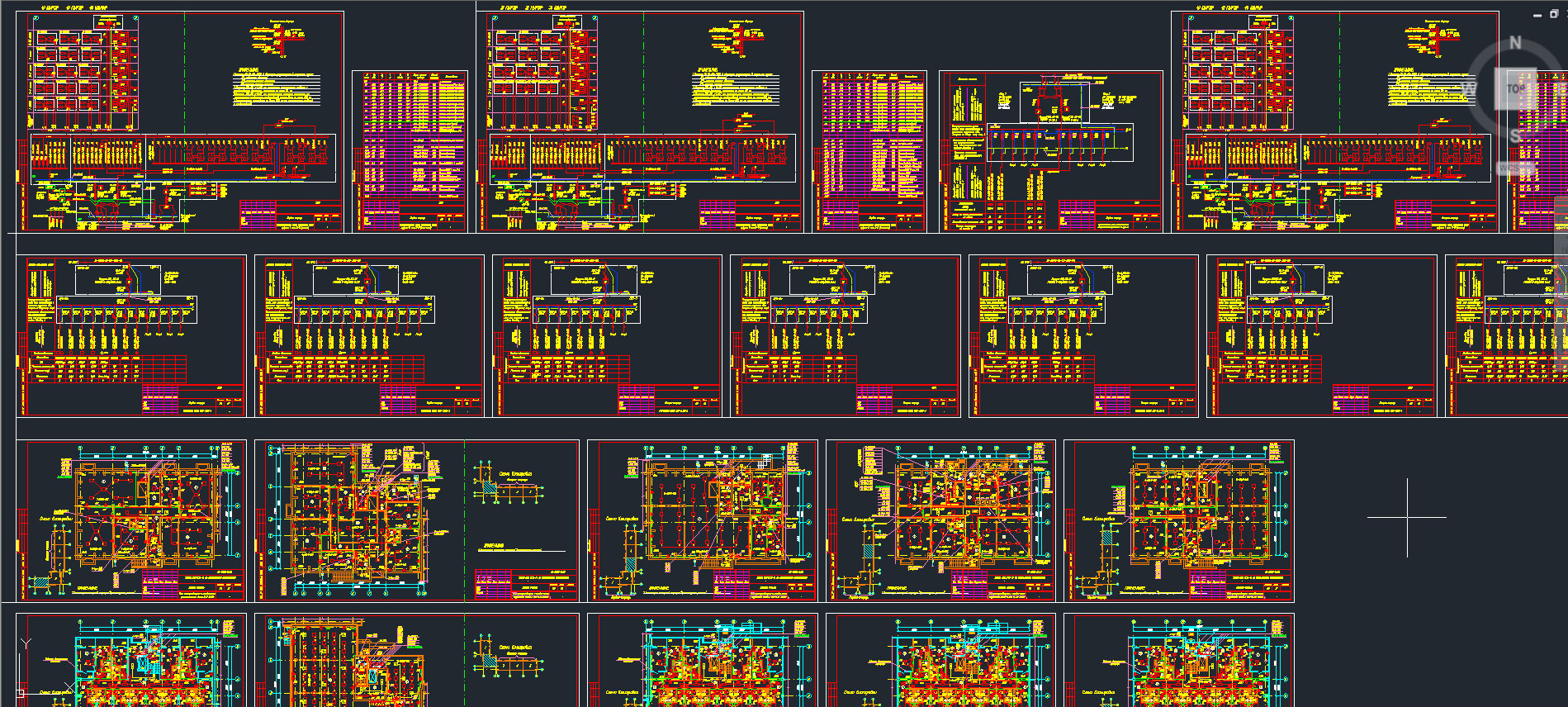

Состав: общие данные, схемы принципиальные однолинейные, планы, спецификация (рабочий проект электроснабжение) Язык документа

Софт: AutoCAD 7

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение 10 этажного жилого дома со встроенными помещениями г.Вологды

электроснабжение многоэтажного жилого дома.dwg
