Электроснабжение д Жгунь Гомельской области

БГСХА, кафедра электроснабжения, дипломный проект на тему "Электроснабжение д Жгунь Гомельской области" 2012

Дипломный проект посвящен разработке вопросов совершенствования электроснабжения с. Жгунь, содержит аналитический и расчетный материал, представленный на 72 страницах машинописного текста, и включает 24 таблицы, 19 рисунков. Графическая часть проекта выполнена на 9 листах формата А1
В разделах проекта выполнен расчет нагрузок потребителей, выбраны подстанции и трансформаторы 10/0,4 кВ. Электрический расчет линий электропередачи высшего и низшего напряжения выполнен с анализом таблиц отклонений напряжения. Намечено сооружение линий электропередачи, определены потери мощности и энергии в сети 0,38 кВ, которые не превышают 3 % от полученной электроэнергии. На основании расчетов выбраны автоматические выключатели на отходящих линиях 0,38 кВ с проверкой чувствительности при минимальных токах короткого замыкания. Выбраны предохранители защиты трансформаторов ПС 10/0,4 кВ. Определены места установки повторных заземлителей, выполнен расчет заземления и зонной молниезащиты электрооборудования ПС 10/0,4 кВ

Содержание
ВВЕДЕНИЕ 4
1 Определение расчетных нагрузок 5
1.1 Расчётные нагрузки на вводе потребителей 5
1.2 Наружное освещение 9
2 Выбор количества мощности и местоположения подстанции 10/0,4 кВ 10
3 Электрический расчет ВЛ 10 кВ 14
3.1 Расчет отклонений напряжения 14
3.2 Выбор сечений проводов и расчет потери напряжения в ВЛ 10 кВ 15
4 Электрический расчет сети ВЛ 0,38 кВ 18
4.1 Расчет линий сети 0,38 кВ 18
4.2 Определение потерь мощности и энергии в сети 0,38 кВ 28
4.3 Определение потерь энергии в трансформаторах ПС 10/0,4 кВ 31
4.4 Расчет снижения напряжения при пуске асинхронного двигателя 33
5 Выбор защиты и проверка чувствительности 36
5.1 Проверка автоматов по чувствительности 37
5.2 Выбор защиты трансформаторов и проверка селективности 40
6 Защита от перенапряжений и заземление 42
6.1 Стандарты защиты от перенапряжений 42
6.2 Зоны молниезащиты 43
6.3 Требования стандартов МЭК к УЗИП 45
6.4 Исходные данные к расчету заземления 47
6.5 Расчет заземления ПС 10/0,4 кВ 48
7 Безопасность жизнедеятельности и экология 52
7.1 Организация работы по охране труда и пожарной безопасности 52
7.2 Обеспечение безопасности при работе на ВЛ 0,38 кВ 57
7.3 Мероприятия по обеспечению безопасности 60
7.4 Экология и охрана труда в проекте 67
7.5 Выводы по разделу 67
8 Экономика в проекте 68
Заключение 73
Литература 74

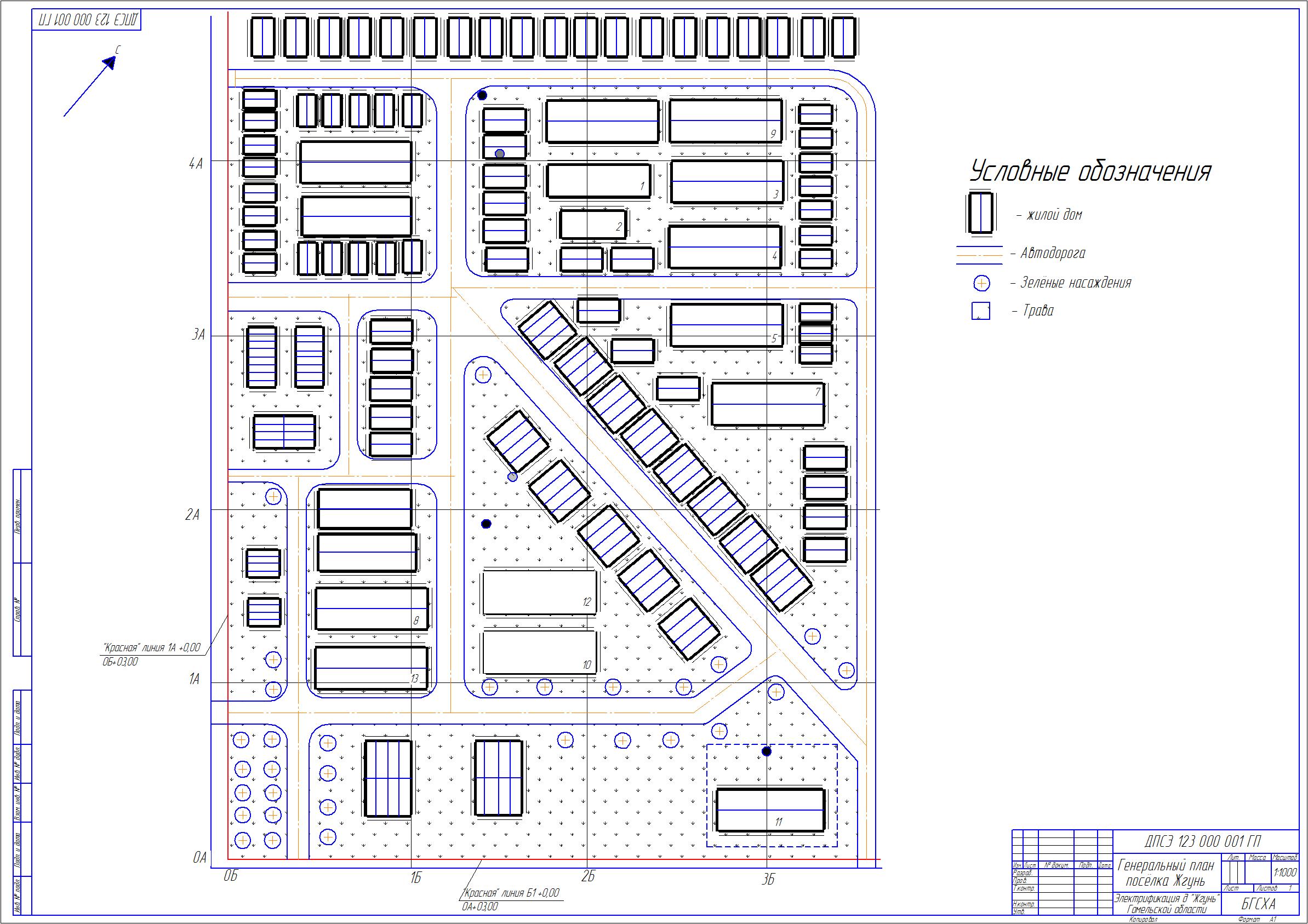

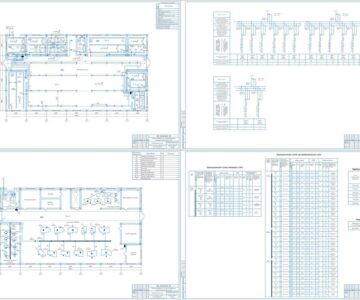

Состав: генеральный план, Молниезащита и заземлегие подстанции, схема подстанции, план подстанции, схемы КЗ, ПЗ Язык документа

Софт: КОМПАС-3D 12

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение д Жгунь Гомельской области

Просмотр файлов
Электрификация д Жгунь Гомельской области\Жгунь\0,4кВ.cdw
Электрификация д Жгунь Гомельской области\Жгунь\10 кВ.cdw
Электрификация д Жгунь Гомельской области\Жгунь\ГП.cdw
Электрификация д Жгунь Гомельской области\Жгунь\Лист 2.1.vsd
Электрификация д Жгунь Гомельской области\Жгунь\Молниезащита и заземлегие подстанции.cdw
Электрификация д Жгунь Гомельской области\Жгунь\ТП
Электрификация д Жгунь Гомельской области\Жгунь\ТП.cdw
Электрификация д Жгунь Гомельской области\Жгунь\Ценр нагрузок.cdw
Электрификация д Жгунь Гомельской области\Жгунь\Экономика.cdw
Электрификация д Жгунь Гомельской области\Жгунь.doc
Электрификация д Жгунь Гомельской области\Жгунь
Электрификация д Жгунь Гомельской области
