Электроснабжение детского кафе

Рабочий проект электроснабжения детского кафе. Расчетная мощность - 50 кВт по 1-ой и 2-ой категории надежности электроснабжения. Напряжение сети 380/220 В.

Состав: Однолинейная расчетная схема ВРУ, Расчетная схема ЩВ-1, ЩВ-П, ЩВ-3, Планы, кабельный журнал, Спецификации, Молниезащита, Схема уравнивания потенциалов, Схемы кправления Язык документа

Софт: AutoCAD 2010

Файлы:

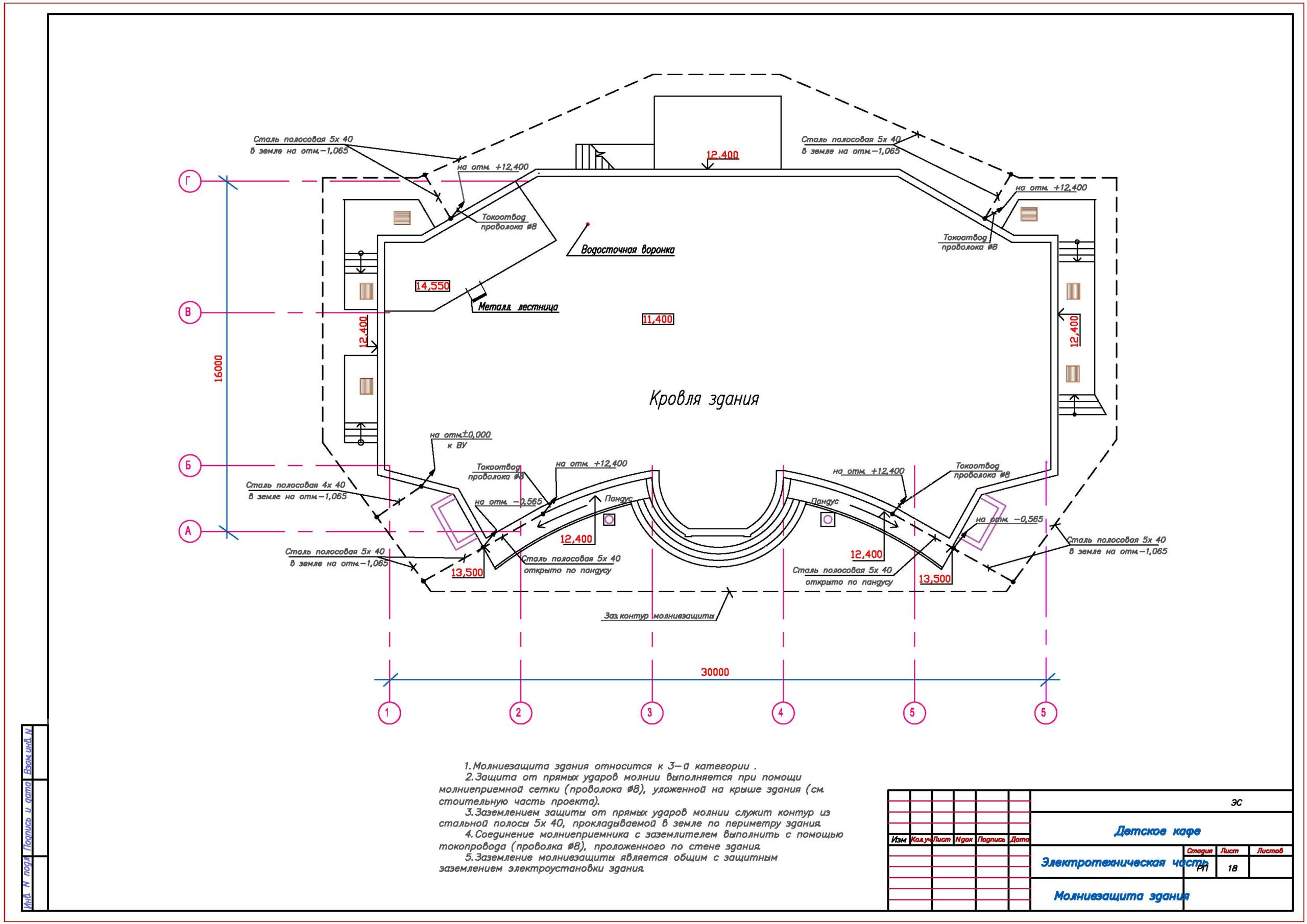

Молниезащита.dwg
Общие данные.dwg
Однолинейная расчетная схема ВРУ.dwg
Планы.dwg
Принципиальные схемы щитов.dwg
Расчетная схема ЩВ-1, ЩВ-П
Спецификация.dwg
Схема уравнивания потенциалов.dwg
Схемы управления.dwg
Кабельный журнал.dwg
