Электроснабжение кафе «Зебры»

Настоящий проект выполнен в соответствии с действующими нормами, правилами
и стандартами, на основании архитектурно-строительной части, дизайн-проекта,
выполненного ООО «Студия Валерия Карпова», задания технологов и включает в
себя реконструкцию силового электрооборудования и электроосвещения кафе
«Зебры», расположенного по улице Волочаевская, 19/1 в Центральном административном округе.
В отношении обеспечения надежности электроснабжения комплекс
электроприемников кафе относится к потребителям III категории, кроме прибора
пожарной сигнализации, который относятся к потребителям I категории. В качестве
второго независимого источника питания прибора ППС используется встроенный
блок аккумуляторных батарей.
Электроснабжение кафе «Зебры» принято от ВРУ существующего здания. Система
заземления –TN-S, 380/220, с глухозаземленной нейтралью.

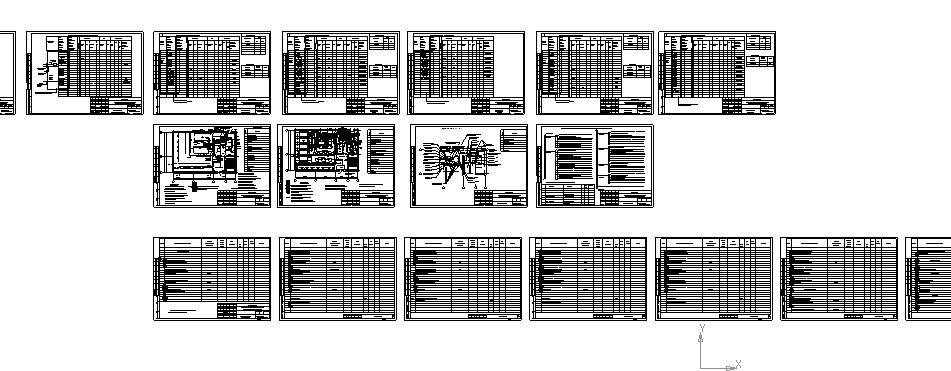

В качестве вводно-распределительного устройства принят шкаф ШВР,
комплектуемый в соответствии со схемой, приведенной на листе ЭОМ-3, с
автоматическими выключателями на вводе и отходящих линиях, счетчиком учета
трехфазным электронным однотарифным активной энергии. Силовые щиты
комплектуются согласно схемам, приведенным на листах ЭОМ-4-ЭОМ-8, с
выключателями нагрузки на вводе, автоматическими выключателями на отходящих
линиях и дифференциальными автоматами для повышения электро- и
пожаробезопасности.
Рабочее освещение в проекте выполнено согласно СНиП 23-05-95. Расчет
освещенности в проекте выполнен по методу коэффициента использования и
удельной мощности. Электрическое освещение выполняется светильниками с
люминесцентными лампами, лампами накаливания согласно технических
характеристик, назначения помещений и проекта дизайнера. Напряжение на лампах
общего освещения 220В.
Управление освещением помещений осуществляется индивидуальными
выключателями, установленными по месту.
Силовыми электроприемниками кафе являются вентиляция, переносное, тепловое
и технологическое электрооборудование.
Групповые сети выполняются кабелем ВВГ, проложенным:
- скрыто в гибкой гофрированной трубе из самозатухающего ПВХ-пластиката
Расстояние от штепсельных розеток до приборов отопления не менее 0,5м.
Электросети выбраны в соответствии с ПУЭ из условий допустимой нагрузки,
потерь напряжения и соответствия принятых сечений токам аппаратов защиты.
Для повышения электробезопасности на вводе в объект предусмотреть повторное
заземление нулевой жилы кабеля, для чего использовать заземлители (электроды
диам. 16мм L=3м), забиваемые в землю на глубину 0,6-0,7м от планировочной
отметки земли, соединенные между собой и шиной РЕ ШВР полосовой сталью сеч.
4х40мм. Соединения в цепи заземления выполнить сваркой. Заземлители
расположить от фундамента здания не ближе 0,6м (точное месторасположение
заземляющего устройства уточнить на месте при монтаже).
Все открытые и сторонние проводящие части электрооборудования подлежат
защитному занулению путем металлического соединения с нулевым защитным
проводом электросети. В качестве главной заземляющей шины (ГЗШ) принята шина
РЕ ШВР. ГЗШ должна быть выполнена из меди, сечением 20х3мм. На вводе в объект
следует выполнить основную систему уравнивания потенциалов (см. лист ЭОМ-11).
Для выполнения дополнительной системы уравнивания потенциалов в
производственных помещениях необходимо выполнить соединение всех открытых и
сторонних проводящих систем и защитных проводников, для чего от шины РЕ ШВР
проложить провод ПВ-1х4 в ПВХ трубе скрыто за подвесными потолками и в
пустотах перегородок до пластмассовых коробок с медной заземляющей шиной,
установленных в производственных помещениях в зоне 3 на высоте 800мм от пола.
От данных шин проложить проводники дополнительной системы уравнивания
потенциалов согласно схеме (см. лист ЭОМ-12). Если на металлических трубах
установлены водомеры, то в этих местах необходимо установить обходные
перемычки из полосовой стали сечением, не менее 100мм2.
Изолированные проводники уравнивания потенциалов должны иметь изоляцию,
обозначенную желто-зелеными полосами выполненными краской или двухцветной
лентой.
