Проект электроснабжения кафе расположенная по адресу г.Уральск 111111111111111111111, выполнен на основании задания на проектирование, в соответствии с нормами и правилами, действующими на территории Республики Казахстан.
По степени обеспечения надежности электроснабжения электроприемники данного объекта относятся к III категории. Согласно произведенным подсчетам установленная нагрузка составляет - 153,1 кВт
Напряжение на вводе 380/220В. переменного тока частотой 50 Гц.
На вводе в здание устанавливается вводное распределительное устройство типа ВРУ-1-21-10УХЛ4, который используется для распределения групповых линии и учета.
Учет электроэнергии выполняется многотарифным трех фазным электрическим счетчиком типа "МЕРКУРИЙ" 236 ART 100/5А который закрыт в щите под пломбой согласно правилам службой учета и контроля.
Магистральные питающие сети предусмотрены силовым кабелем с медными жилами с изоляцией из ПВХ, не распространяющей горение.
К силовому оборудованию относятся силовые щиты ЩР-1, ЩР-2 и оборудование розеточных групп.
Проектом предусматривается рабочее и аварийное (эвакуационное) освещение. Типы осветительной арматуры выбраны в соответствии с назначением освещаемых помещений и условиями среды.
Места установки светильников розеток и электроустановочных изделий носят рекомендательный характер и уточняется Заказчиком в зависимости от интерьерных решений.
Для аварийного освещения выбраны встраиваемые светильники со встроенными аккумуляторами который осуществляют контроль наличия напряжения в сети.
Для обеспечения высокой безопасности персонала во влажных и пыльных помещениях необходимо применить электроприборы со степенью защиты IP54. Управление освещением помещений офиса предусматривается местное - индивидуальными и проходными выключателями. Питающие линии освещения и розеточных групп выполняются кабелем марки ВВГнг с медными жилами с изоляцией из ПВХ, не распространяющее горение проложенным скрыто в пустотах панельных перекрытий или в стене, посредствам штробления.
Вся электроаппаратура и все электроизделия выбраны с необходимой степенью защиты.
Штепсельные розетки должный иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
Высота установки электрооборудования от чистого пола, кроме особо оговоренных на чертежах: : Щит силовой - 1.8м до верха; выключатели - 0,9м до оси; розетки - 0,4м до оси.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Проект электроснабжения кафе
Проект электроснабжения кафе
0
35
1838
10
0
50

Сообщить о проблеме
Автор
Дата
19.08.2017
Язык
Русский
Состав

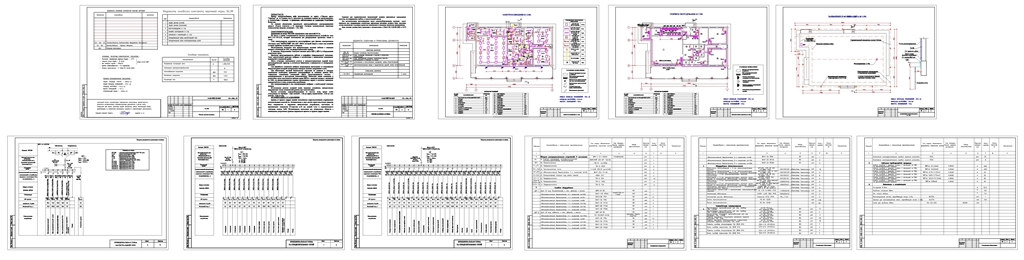

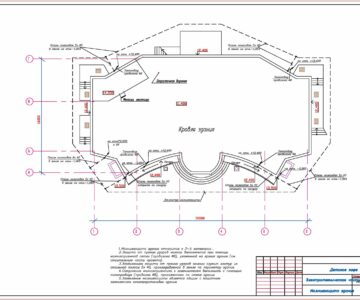

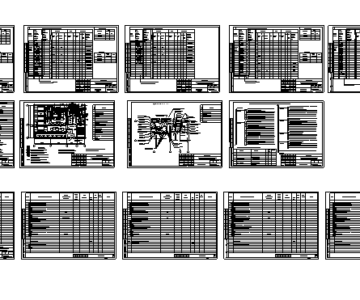

Электроосвещение ЭО, Силовое оборудование ЭМ, Заземление и молнизащита ЭГ, Принципиальная схема магистральных сетей, Принципиальная схема распределительных сетей, Спецификация.
