Электроснабжение и электроосвещение административного здания

0
0
10
0
0
50

Рабочая документация, система внутреннее силового электроснабжение и внутреннего электроосвещения комплекса административных зданий/

Проект внутреннего электроснабжения здания выполнен на основании задания заказчика, в соответствии с проектом здания 24/ПР-118.АР.
Напряжение питающей сети 380/220В. Система T-N-C-S.
По степени надежности электроснабжения электроприёмники здания относятся:
- к первой категории: - светильники аварийного освещения (эвакуационного и безопасности), системы пожарной сигнализации (СПС), системы дымоудаления.
- ко второй категории- все остальные электроприёмники.
Все розетки и выключатели должны быть промаркированы (U, группа подключения).
Для обеспечения надежной и безопасной эксплуатации электросетей все элементы сети выполняются с учетом ГОСТ Р50462 - 2009, устанавливающего требования по применению определенных цветов для идентификации как отдельных изолированных жил кабелей, так и изолированных проводников.
Питающие линии выполняются кабелем марки ППГнг(А)-HF и прокладываются от распределительной панели на лотках, в стальных и поливинилхлоридных трубах.
Проектом предусматривается радиальная и магистральная схемы построения питающих электрических сетей.

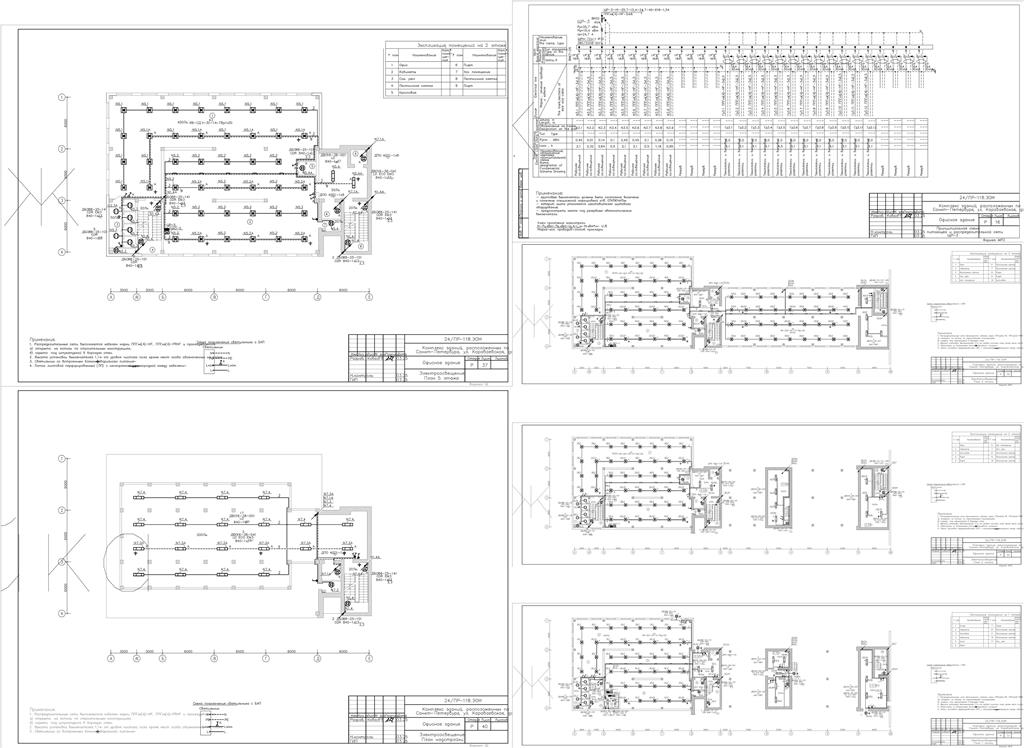

Распределительные сети выполняются кабелем марки ППГнг(А)-HF, ППГнг(А)-FRHF с прокладкой его в поливинилхлоридных трубах скрыто под штукатуркой в бороздах стен, в поливинилхлоридных трубах замоноличенных в плитах перекрытия и диафрагмах, открыто на лотках за подвесным, подшивным потолком, кабель-канале. Монтаж групповых линий вести в зоне 150÷200 мм от потолка под слоем штукатурки. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.
Электрооборудование
Исходными данными для разработки проекта здания являются чертежи по архитектурно - строительной части проекта. Проект выполнен согласно требований действующих нормативных документов / СП 256.1325800.2016, СО 153-34.21.122-2003, РД34.21.122-87, СП 52.13330.2016, ГОСТ Р 50571.5.54-2013, ПУЭ 7-го издания и др./
Шкафы вводные, распределительные
Электрощитовое помещение здания располагается на первом этаже.
Для питания распределительных сетей приняты групповые модульные щитки фирмы "ИЭК GROUP".
Щитки монтируются в электрощитовой и на каждом этаже.
Расчетный учёт выполняется счетчиками активной и реактивной электроэнергии устанавливаемыми во ВРУ (ВУ1).
Указания по монтажу
Сборные шины в электрощите выполнить проводами с сечением жил не менее 16 мм². Провода на всех участках от вводного АВ до этих шин (которые служат в качестве сборных), т. е. на участках между АВ и электросчётчиком, между электросчётчиком и вводным УЗО и между вводным УЗО и сборными шинами должны быть выполнены проводами с сечением жил не менее 16 мм², а сечение жил проводов на участке от этих шин до отходящих аппаратов защиты должно быть не меньше сечения жил отходящих кабельных линий на группы электроприёмников, защищаемых этими аппаратами защиты. И это при условии раздачи фазных проводников на каждый аппарат в отдельности. По причине большого количества групп электроприёмников раздача одноимённых "фаз" шлейфом неизбежна, поэтому здесь необходимо учитывать суммарную нагрузку подключаемых групп электроприёмников. Для раздачи "фаз" шлейфом на группы освещения принять провода с сечением жил не менее 4 мм². Для раздачи "фаз" на остальные группы электроприёмников принять провода с сечением жил не менее 6 мм². Однако здесь необходимо учесть, что при раздаче количество АВ и (или) дифавтоматов в шлейфе не должно превышать 3-х штук, т. е. на следующие 3 АВ и (или) дифавтомата необходимо будет проложить новый провод от кросс-модуля. Всё сказанное выше в полной мере относится и к "нулю" рабочему. При раздаче рабочего "нуля" на дифавтоматы использовать также провода с сечением жил 6 мм² и учитывать то обстоятельство, что для безопасной эксплуатации электроустановки в шлейфе не должно быть больше 3-х дифавтоматов.
Все соединения проводов выполнить клеммниками фирмы Wago.


Сообщить о проблеме
Дата
17.06.2025
Язык
Русский
Состав
Графическая часть, спецификация
Софт
AutoCAD 2018 Как открыть?
Содержимое архива
  • 04 Спецификация_v.1.dwg

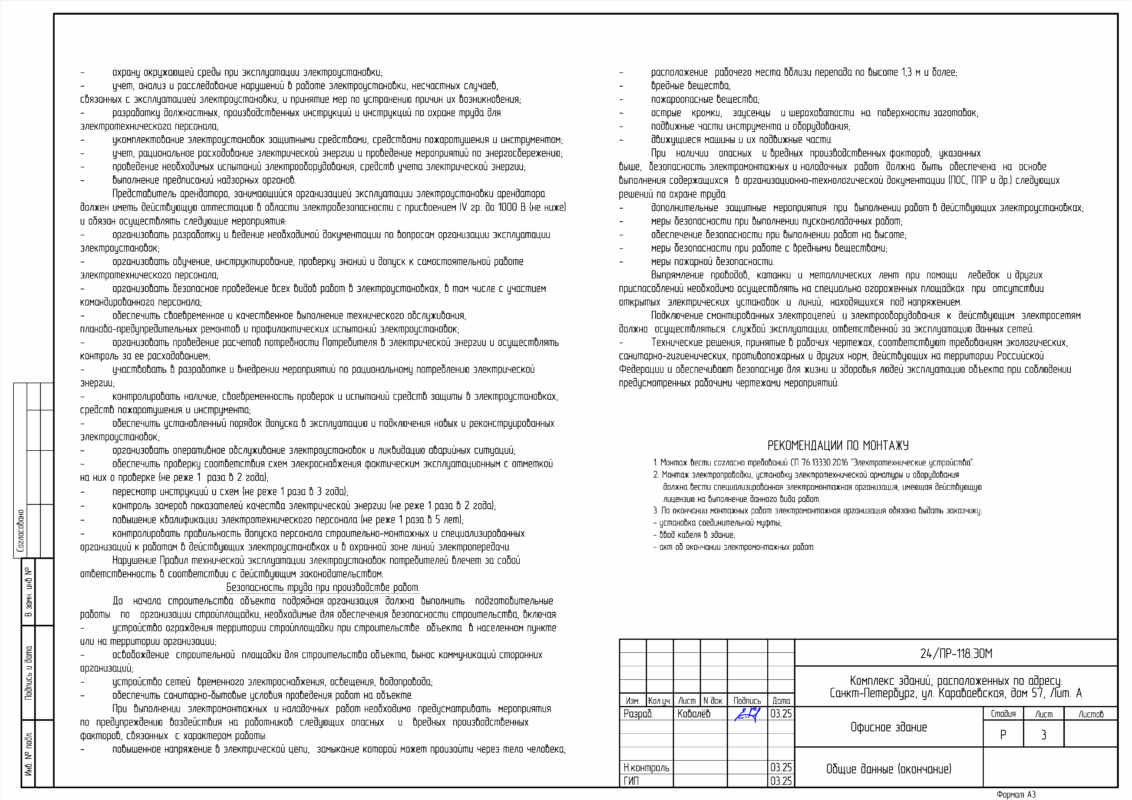

  • 24_ПР-118.ЭОМ (л.1-3 Общие данные)_v.1.dwg
  • 24_ПР-118.ЭОМ Обл. и Тит. лист_v.1.docx

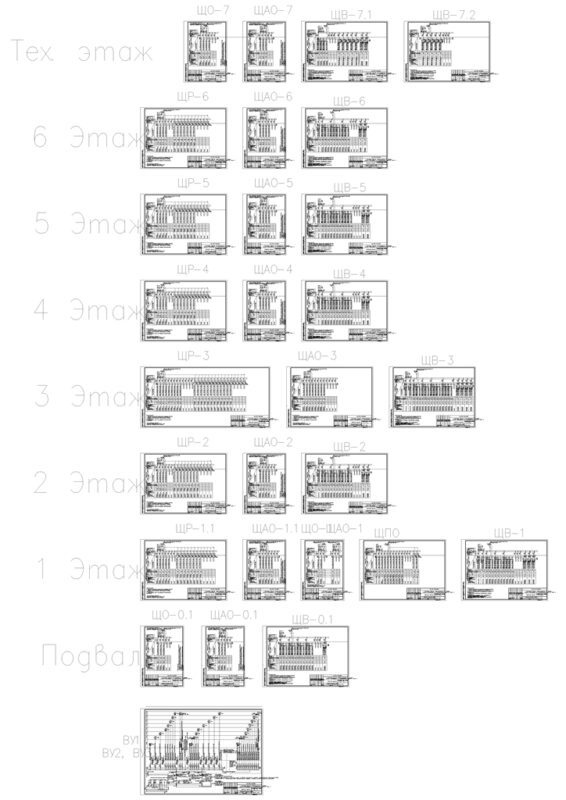

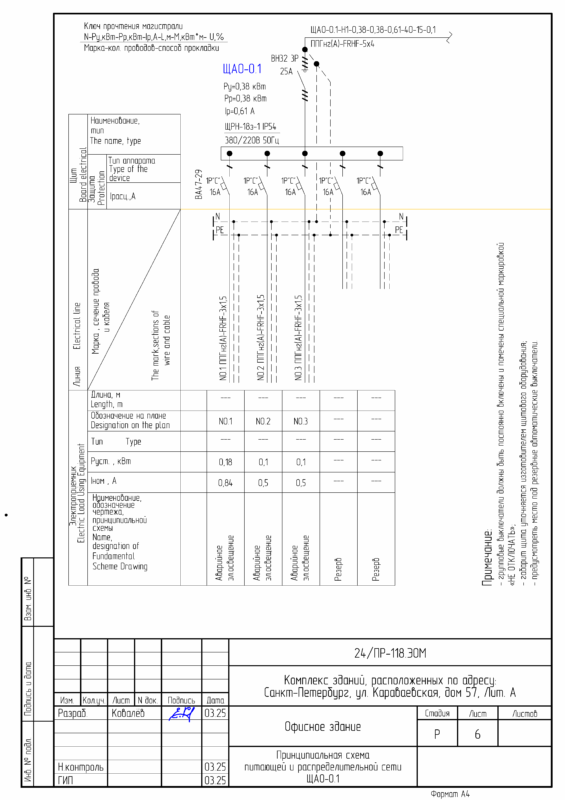

  • 24_ПР-118.ЭОМ_02 ГЧ (Расчётки лист 5-31)_v.1.dwg

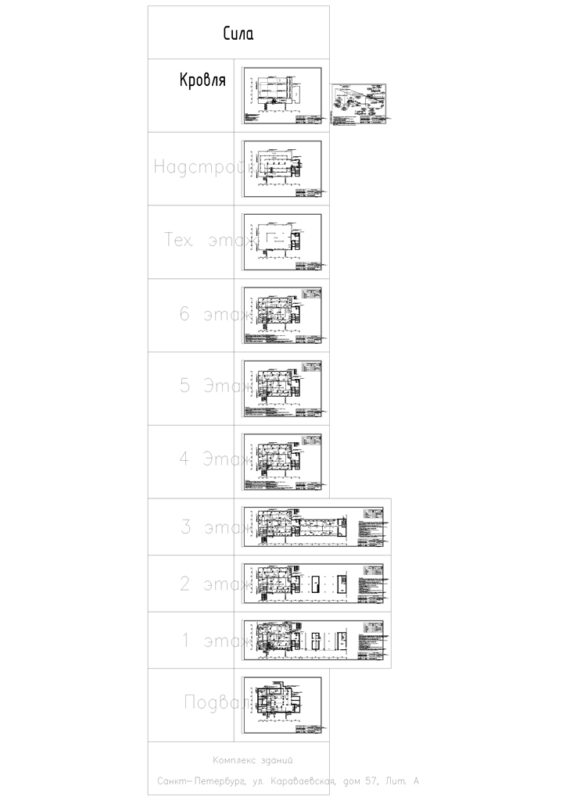

  • 24_ПР-118.ЭОМ_03 ГЧ (ЭМ лист 41-51)_v.1.dwg
  • 24_ПР-118.ЭОМ_03 ГЧ (ЭО лист 32-40)_v.1.dwg
