Электроснабжение и электроосвещение железнодорожной станции

Рабочий проект электроснабжение и электроосвещение железнодорожной станции
Электроснабжение проектируемых потребителей нагрузок СЦБ и связи предусмотрено от КТПЖ-100/27,5, КТП-63/10 и двух МТПО-10/10и СТП-1,25/10.
Выбор мощности КТП и МТПО выполнен на основании расчета нагрузок проектируемых потребителей.
Все электроприемники переменного тока с частотой 50 Гц напряжением 380/220 В и 220В.
Распределительные сети выполняются кабелем АВБбШв, 1 кВ.

Для учета электроэнергии предусмотрена установка электронных счетчиков типа Меркурий в шкафах учета на проектируемых КТП и МТПО.

Наружное освещение. Освещенность станции принята 10м лк согласно нормам искуственного освещения объектов железнодорожного транспорта СТ РК 1475-2005.
Электрическое освещение выполнено светодиодными светильниками устанавливаемыми на ригелях жестких поперечин и опорах контактной сети. Управление наружным освещением осуществляется автоматически, вручную и дистанционно из поста ЭЦ. Устройство АОМ устанавливается снаружи под козырком здания поста ЭЦ, Распределительные сети выполняются воздушными линиями изолированным проводом марки СИП2 по опорам контактной сети и кабелями в транщеях.

Состав: План станции, Схема ШУНО, Опросные листы на СТП, КТП и МТПО, Схема перехода ВЛ-10 кВ через подъездной путь, Спецификация Язык документа

Софт: AutoCAD 2017

Файлы:

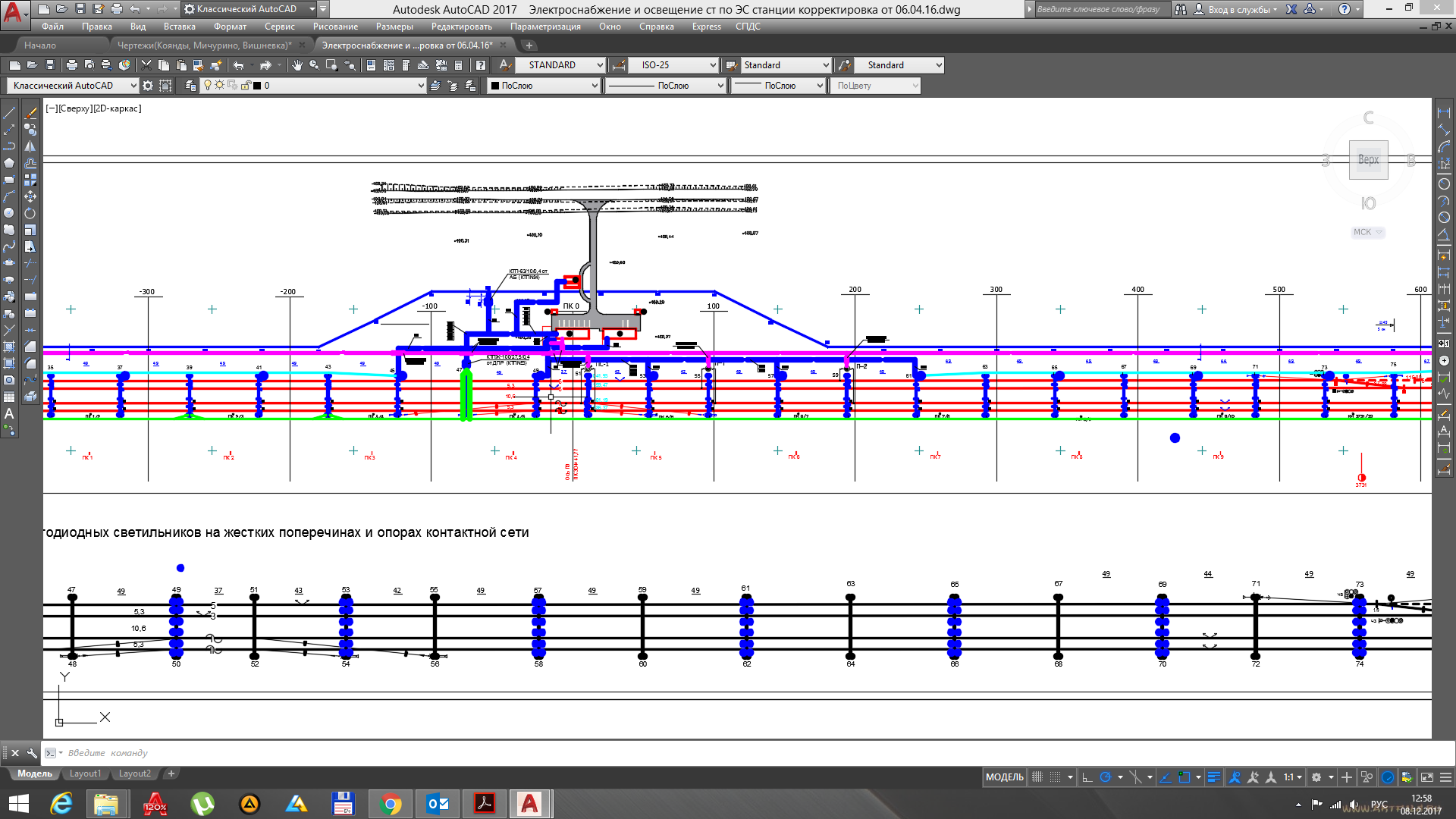

Электроснабжение и освещение ст по ЭС станции корректировка от 06.04.16.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: daulet-x
Дата: 2017-12-08
