Электроснабжение котельной в РБ

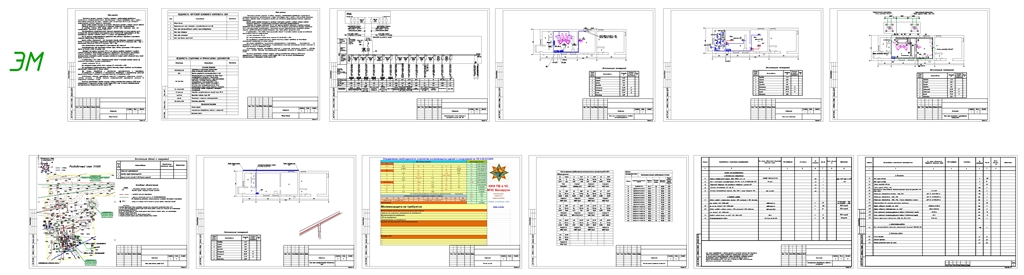

Пример электроснабжения котельной по II категории надежности электроснабжения, сеть освещения, заземления

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
Данный раздел проекта выполнен на основании технических условий и задания смежных отделов.
Котельная относится к потребителям II категории надежности электроснабжения.
За условную отметку 00.00 принят уровень чистого пола котельного зала , что соответствует абсолютной отметке 1528.6 по ГП.
Электроснабжение электроприемников котельной осуществляется от проектируемого щита котельной ЩК. Электроснабжение проектируемого щита котельной ЩК осуществляется от двух существующих питающих кабельных линий с I и II секции шин существующей ЗТП-67.
Так же проектом предусматривается устройство сети рабочего, аварийного и ремонтного освещения светодиодными светильниками.
Высота подвеса светильников - 3,6м. Суммарная площадь освещаемых помещений составляет - 110,79м2/. В проекте используются светодиодные светильники ДПП-22-39-43 мощностью 43Вт - 6шт., и светодиодные светильники ДПП-22-12 мощностью 14Вт - 7шт.
Учет электроэнергии проектируемый в проектируемом ЩК котельной.
Распределительная сеть выполняется кабелем марки АВВГнг, проложенным в ПВХ-коробе по стенам на высоте +2,500м от уровня пола.
Принятый тип системы заземления TN-C-S, т.е. функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками. Все доступные прикосновению открытые проводящие части электроустановок присоединяются к заземленной нейтрали трансформатора посредством нулевых защитных проводников (третий провод однофазной сети, пятый провод трехфазной сети).
В соответствии с ГОСТ 30331..."Электроустановки зданий" в качестве основной защиты от косвенного прикосновения проектом предусмотрены:
-система заземления TN-C-S.
Все электромонтажные работы вести согласно СП 4.04.06-2024 и ПУЭ.
При приобретении электротехнических изделий Заказчику следует требовать от Поставщика сертификатов соответствия на данные изделия.
При закупке оборудования с техническими характеристиками и параметрами, отличающимися от приведенных в спецификациях оборудования, в разработанную проектную документацию вносятся изменения по поручению заказчика на договорной основе.
Установленная мощность существующей котельной в результате модернизации составит - 4,967кВт, расчетная - 3,617кВт. Мощность электроприемников существующей котельной до модернизации составляло - 4,2кВт.
