Электроснабжение котельной

Рабочий проект по электроснабжению. Ввод электропитания осуществляется в шкаф ВРУ. По степени обеспечения надежности электроснабжения электроприёмники проектируемой котельной относятся ко II категории. Питание нагрузок котельной осуществляется на напряжении 0,4 кВ. Щит котельной автоматики питается от шкафа АВР.
Проектом предусмотрена система заземления типа TN-C-S. В системе TN-C-S нулевой рабочий (N) и нулевой защитный (РЕ) проводники выполняют свои функции раздельно, начиная от шкафа ВРУ. В качестве заземлителей защиты от прямых ударов молнии металлических дымовых труб предусмотрены искусственные заземлители, состоящие из вертикальных электродов длиной 5м и соединенные между собой сталью полосовой сеч.40х4.
В котельной выполнена главная система уравнивания потенциалов, соединяющая между собой: защитный PEN проводник питающей линии, металлические трубы коммуникаций, входящих в помещение котельной, металлические корпуса технологического оборудования, металлические строи тельные конструкции; систему молниезащиты дымовых труб, заземляющий проводник, присоединенный к искусственным заземлителям.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА: напряжение сети ~400В, установленная мощность 14,5 кВт, расчетная мощность 13,1 кВт.

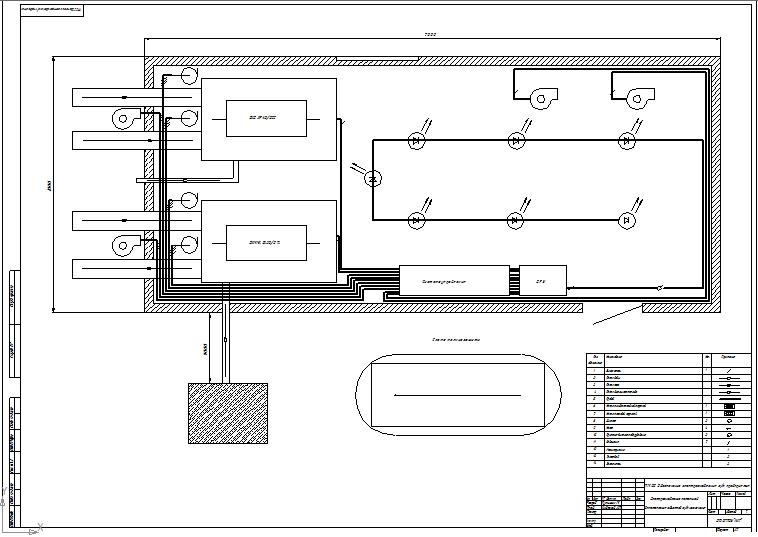

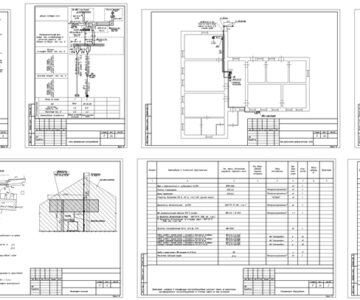

Состав: Схемы электрические принципиальные: ВРУ, групповой сети, щита АВР. План расположения, молниезащита, заземление. Язык документа

Софт: AutoCAD 2010

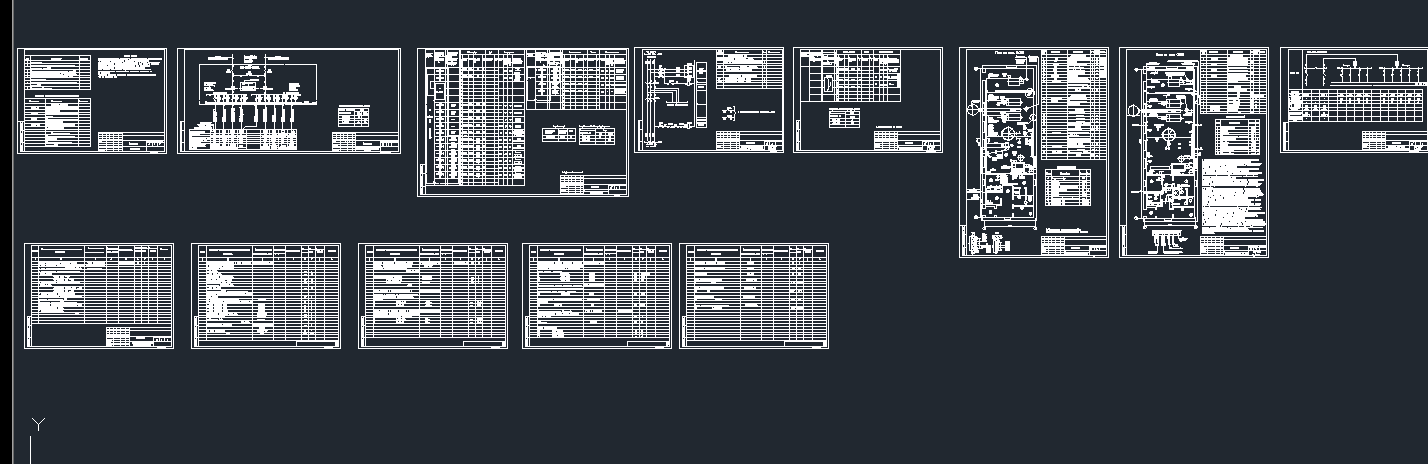

Просмотр файлов
Электроснабжение котельной.dwg
