Электроснабжение отдельно стоящего здания цеха переработки и расфасовки молока и молочных продуктов

Цех молочный переработка молока и производство кисломолочной продукции 15 тн. в смену.

Электроснабжение отдельно стоящего здания цеха переработки и расфасовки молока и молочных продуктов по адресу: Ивановская область  в соответствии с ТУ  сохранено по существующей схеме от ТП- по отдельной существующей ВЛИ 0,4кВ, выполненной проводом СИП 2А (3х120+1х95)мм2, и в данном проекте не рассматривается. Сечение питающего провода проверено по пропускной способности, по потере напряжения в конце линии, проведены соответствующие расчёты в петле «фаза – нуль». По результатам расчета существующий провод замене не подлежит и удовлетворяет расчетным условиям.

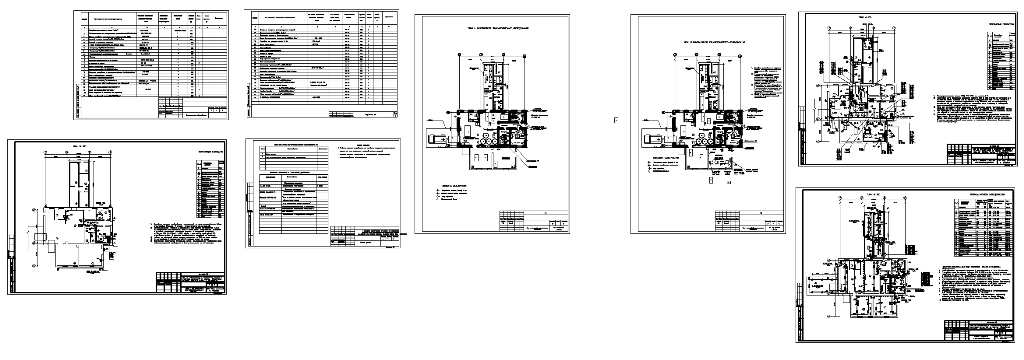

Данный проект выполнен в объеме раздела «Силовое электрооборудование и электроосвещение» здания цеха.
Максимальная потребляемая мощность 121,5 кВт.
в т. ч. электроосвещение 9,75кВт
Напряжение ввода 380/220В.
Категория надёжности электроснабжения III.
Подключение здания цеха выполнено через автоматический выключатель ВА 88-37 Iном=250А, установленный в шкафу вводного устройства. В качестве ВУ используется заводская металлоконструкция с защитной панелью типа ЩПМ-4 (IP 31). Коммерческий учёт выполняется электронным счетчиком типа NP 54227Т U=380В, I=5А класс 1,0 установленным в ВУ. Подключение счетчика предусмотрено через трансформаторы тока ТОП 0,66 с Кт=300/5. Для поддержания tgφ на заданном уровне 0,35 проектом предусмотрена компенсации реактивной мощности с помощью конденсаторной батареи УК0,58-04-30-10УХЛ3 мощностью 30кВАр. с тремя ступенями регулирования по 10кВАр по реактивной мощности.

СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Основными силовыми потребителями электроэнергии в цехе являются асинхронные электродвигатели вентиляторов, технологического оборудования и термическое электрооборудование, используемое в технологическом процессе. Основное технологическое оборудование поставляется комплектно с электродвигателями и пускорегулирующей аппаратурой. Для внутренних электрических сетей применяются открытые способы прокладки в кабельных каналах из ПВХ и ПВХ трубах и скрытые в стальных трубах в бетонной подготовке пола. Защита силовых электрических сетей от перегрузок и токов КЗ предусматривается автоматическими выключателями серии ВА47-100. Пускорегулирующая аппаратура и сети проверены по условиям надёжности защиты при однофазных КЗ в конце линии. В качестве силовых распределительных устройств используются заводские изделия международной электротехнической компании «ИЭК» типа ЩРН, ЩПМ, ПР11000.
