Электроснабжение светонепроницаемой теплицы

Кафедра электроснабжение тема 26 вар.1
Курсовой проект по дисциплине «Электроснабжение промышленных предприятий»
На тему: «Электроснабжение светонепроницаемой теплицы»
Пояснительная записка содержит 31 страницу формата А4. Графическая часть выполнена на 2 листах формата А1.
В данном проекте изложены основные положения и произведен расчет электроснабжения светонепроницаемой теплицы.
Выполнен расчет электрических нагрузок, компенсирующего устройства и выбор трансформаторов. Произведен расчет и выбор элементов ЭСН, выполнен выбор аппаратов защиты и распределительных устройств, выполнен расчет токов КЗ и проверка элементов схемы электроснабжения, составления ведомостей монтируемого ЭО и электромонтажных работ.
Светонепроницаемая теплица (СНТ) предназначена для культивирования овощей в рай¬онах Крайнего Севера. Она является принципиально новым сооружением и превосходит све¬топроницаемые теплицы по технико-экономическим показателям.
СНТ позволяет провести 6 культурооборотов в год с общей урожайностью до 180 кт/м2.
На площади одноэтажной теплицы размещены: рассадное отделение и две камеры для выращивания овощей, лаборатория, насосная, зал кондиционеров и другие помещения.
Для создания теплового затвора на наружных боксах спроектированы тепловые боксы (ТБ).
Обогрев осуществляется за счет тепла облучательной установки, а поддержание микро¬климата — кондиционерами.
Облучательная установка состоит из набора секций с плоскими световодами. Воздух в ламповом отсеке нагревается до 80 °С и по воздуховоду распределяется по помещениям.
Электроснабжение (ЭСН) теплица получает от собственной комплектной трансформа¬торной подстанции (КТП), расположенной в пристройке.
Питание на КТП напряжением 10 кВ подается от распределительного пункта (РП) элек¬тростанции.
По надежности ЭСН СНТ относится к 2 категории. Количество рабочих смен — 3 (круглосуточно).
Каркас теплицы сооружен из теплоизоляционных блоков-секций длиной 6 м каждый.
Размеры теплицы А х В х Н = 48 х 30 х 10м.
Высота пристроек по периметру — 4 м.
1 Сверлильный станок 2,5
2 Наждачный станок 2,4
3 Токарный станок 4,5
4...9 Кондиционеры 7
10...15 Насосные агрегаты 3
16 Щит общего рабочего освещения 1,2
17 Щит облучательной установки 59

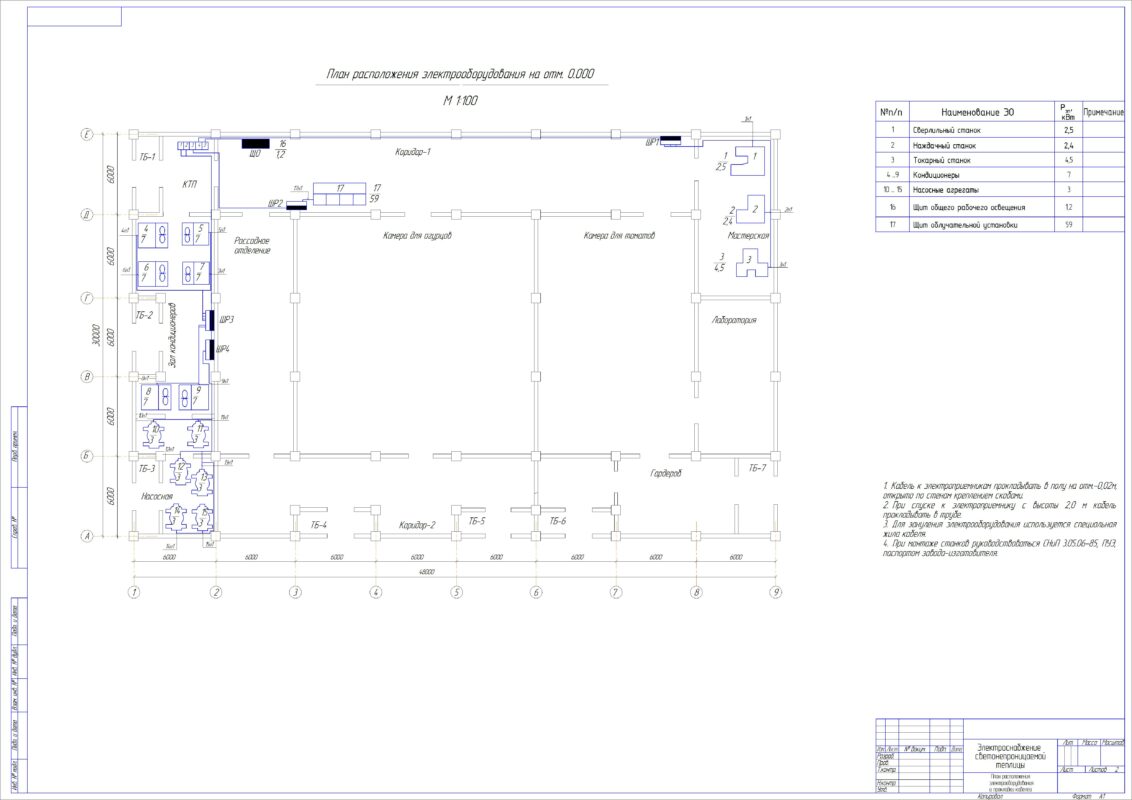

Состав: Схема однолинейная принципиальная, план расположения и прокладка кабелей (ЭН), ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение светонепроницаемой теплицы

КП тема 26 вар.1.docx
Схема .cdw
План.cdw
СОДЕРЖАНИЕ.docx
