Электроснабжение цеха металлообработки

1. Проектом предусматривается подключение дополнительной силовой нагрузки цеха
металлообработки с установкой вводно-распределительного устройства
(ВРУ-2), прокладка кабеля 0,4 кВ к объекту для подключения проектируемого ВРУ-2 от
существующего ТП, а так же внутреннее электроснабжение и освещение цеха покраски
с установкой РЩ-1 и прокладка кабеля электроснабжения цеха покраски от
существующего ВРУ-1 (цех металлообработки)
2. По степени обеспечения надежности электроснабжения электроприемники объекта относятся к
потребителям III категории.

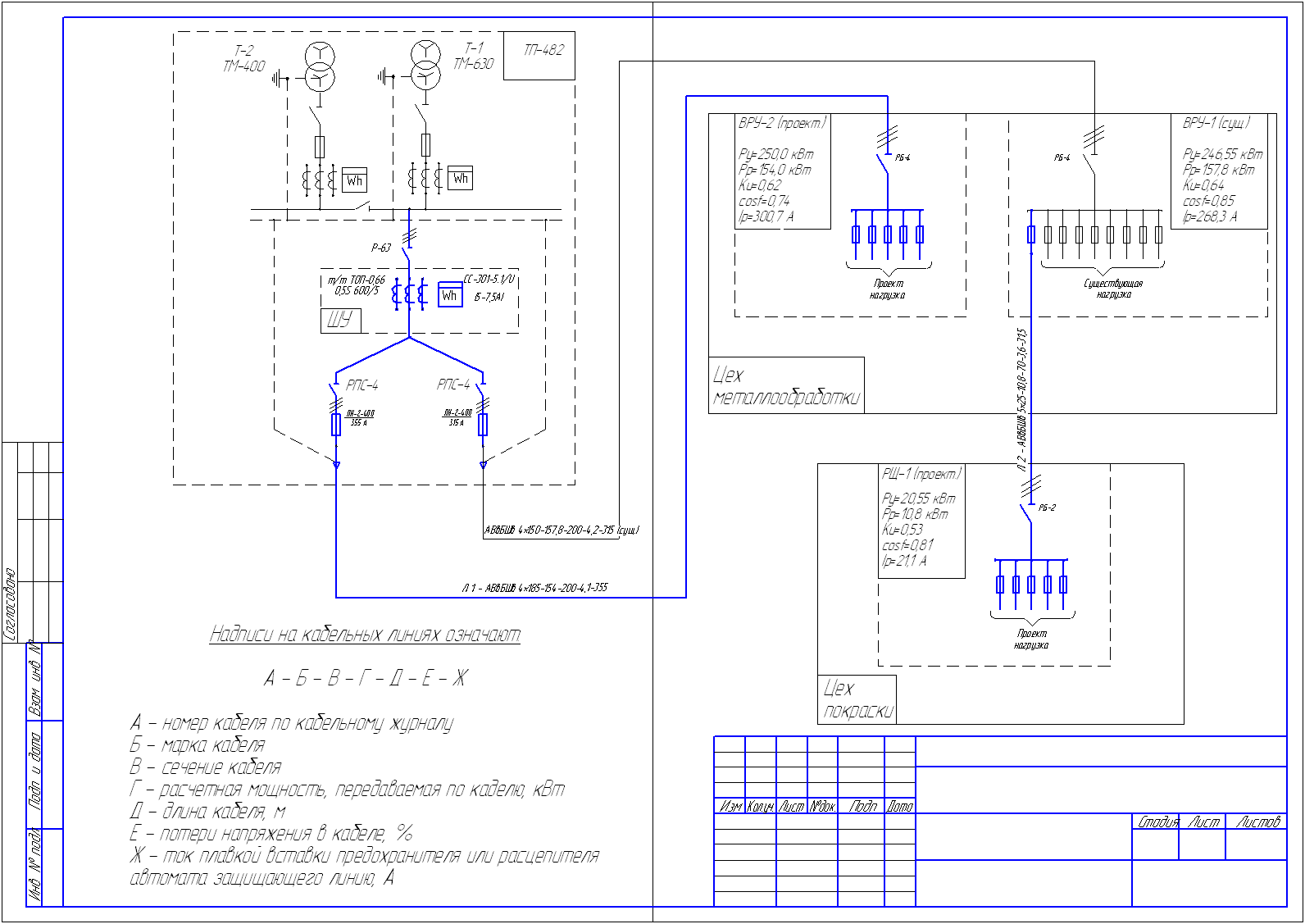

3. Электроснабжение объекта выполняется от существующего РУ-0,4 кВ ТП на балансе
существующей КЛ-0,4 кВ АВвБШВ-4 150 (ВРУ-1 цех металлообработки) и
проектируемой КЛ-0,4 кВ АВвБШВ-4 185 (ВРУ-2 цех металлообработки).
4. Учет электроэнергии объекта устанавливается в проектируемом ЩУ, находящемся в
РУ-0,4кВ ТП.

Состав: Общие данные, Схема электроснабжения 0,4 кВ, План наружных электрических сетей 0,4 кВ, Схема электрическая принципиальная вводно-распределительной эл. сети ~380/220В,Схема электрическая принципиальная РЩ-1, Схема электрическая принципиальная ШР29, Схема электрическая принципиальная ЩО, План расположения электрооборудования,электроосвещения, и прокладки электрических сетей. Язык документа

Софт: КОМПАС-3D V8

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение цеха металлообработки

Просмотр файлов
Общие данные.cdw
Силовые цепи 1-1 нов. 1.cdw
Силовые цепи схема 1 нов.cdw
Силовые цепи схема 2 нов..cdw
Силовые цепи схема 3 нов..cdw
Силовые цепи схема 5 нов..cdw
Спецификация2.cdw
Спецификация3.cdw
Спецификация л1.cdw
Схема.cdw
Съемка 1.bmp
