Цех инструментальный. Электроснабжение

Колледж радиоэлектроники имени П.Н. Яблочкова Саратовского государственного университета имени Н.Г. Чернышевского
Кафедра техническая эксплуатация и обслуживание электрического оборудования
Курсовой проект по дисциплине "Основы технического обслуживания и эксплуатации электрического и электромеханического оборудования"
На тему: "цех инструментальный электроснабжение"
Саратов 2017

В данном курсовом проекте рассматривается электроснабжение инструментального цеха, выбор коммутирующей аппаратуры, проводов и кабелей.

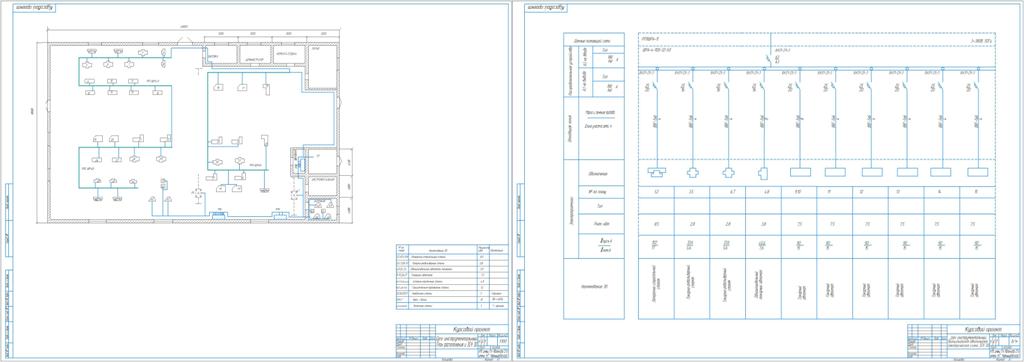

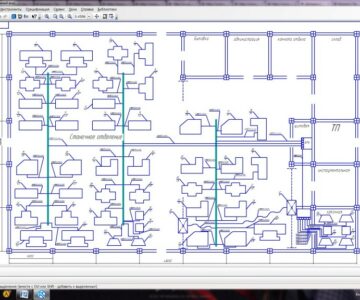

Графическая чать содержит план помещения с силовой сетью, принципиальную однолинейную электрическую схему эсн зо.
Краткая характеристика производства и потребителей электроэнергии.
Цех инструмента и штампов предназначен для изготовления и сборки различного измерительного, режущего, вспомогательного инструмента, а также штампов и приспособлений для горячей и холодной штамповки.
Цех является вспомогательным цехом завода по изготовлению механического оборудования и станков. Цех имеет производственные, вспомогательные, служебные и бытовые помещения.
Станочный парк размещён в станочном отделении.
Электроснабжение осуществляется от собственной цеховой трансформаторной подстанции ТП 10/0,4 кВ, которая подключена к приёмному пункту предприятия расстояние от ГПП - 1,2 км. Потребители относятся к 2 и 3 категории надёжности электроснабжения.
Количество рабочих смен –2. Грунт в районе цеха – суглинок при температуре + 5 ˚ С.
Каркас здания сооружён из блоков – секций, длиной 6 и 8 м каждый.
Размеры цеха А × В × Н = 48 × 30 × 8 м.
Помещения, кроме технологического участка, двухэтажные высотой 3,6 м.
Силовые электроприёмники подключаются на номинальное напряжение 380 В. Сеть освещения на 220 В.

Введение
1.1 Характеристика объекта
1.2 Основные исходные данные: перечень электроприёмников, план расположения оборудования
2 Расчётная часть.
2.1 Расчёт электроснабжения нагрузки
2.2 Компенсация реактивной мощности. Расчёт и выбор типа, количества и мощности конденсаторных установок
2.3 Выбор типа, количества и мощности силовых трансформаторов
2.4 Расчёт питающей и распределительной сети. Выбор аппаратов защиты и распределительных пунктов
2.5 Предварительный выбор высоковольтного кабеля
2.6 Расчёт токов короткого замыкания
2.7 Окончательный выбор высоковольтного кабеля
2.8 Расчёт и выбор высоковольтного выключателя
2.9 Расчёт заземляющего устройства
3 Технологическая часть.
3.1 Ведомость объёмов электромонтажных работ
3.2 Технология монтажа шинопроводов
4. Требования по технике безопасности и охране окружающей среды при монтаже
Заключение
Список используемой литературы
