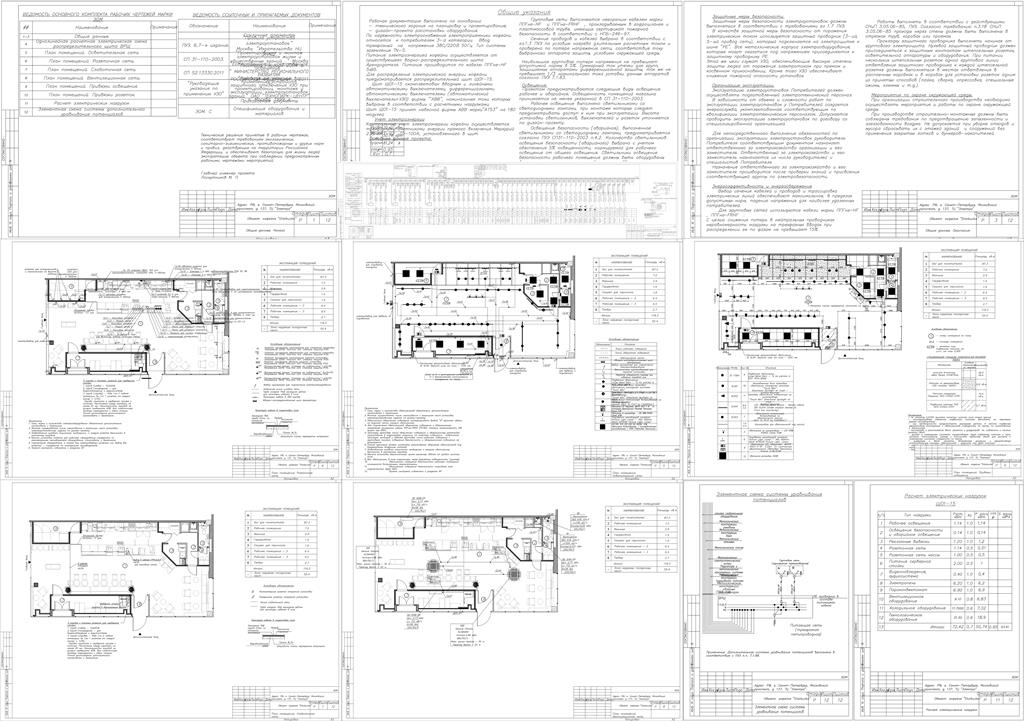

ЭОМ Starbucks в Санкт-Петербург

Рабочей документацией предусматривается электроснабжение и электроосвещение магазина Starbucks в ТЦ  г. Санкт-Петербург

Рабочая документация выполнена на основании:
- технического задания на планировку и проектирование;
- дизайн-проекта расстановки оборудования.
По надежности электроснабжения электроприемники кофейни относятся к потребителям 3-й категории. Ввод трехфазный на напряжение 380/220В 50Гц. Тип системы заземления TN-S.
Питание электроэнергией кофейни осуществляется от существующего водно-распределительного щита Арендодателя. Питание производится по кабелю ППГнг-HF 5х95.
Для распределения электрической энергии кофейни предусматривается распределительный щит ЩО1-15.
Щит ЩО1-15 скомплектован вводным и линейными автоматическими выключателями, дифференциальными автоматическими выключателями (автоматический выключатель+УЗО) фирмы "'ABB", номинальные токи которых выбраны в соответствии с расчетными нагрузками.
Щит ЩО1-15 принят навесной фирмы АВВ марки"AT53" на 180 модулей.
Учет электроэнергии
Контрольный учет электроэнергии кофейни осуществляется трехфазными счетчикоми энергии прямого включения Меркурий 236 ART-02 10-100А, установленного в щит.
Основные данные проекта:

Электрооборудование
Основными потребителями электроэнергии являются:
- электроосвещение;
- розетки;
- электроприемники системы вентиляции;
- слаботочные системы и др.
Светильники и электроустановочные изделия (электрооборудование) выбраны в соответствии с функциональным назначением помещений, их исполнение, способ установки, класс изоляции и степень защиты соответствуют номинальному напряжению и условиям окружающей среды.
