Проектом предусматривается два вида осветительных приборов. Дорожки парка предусматривается освещать венчающими светильниками NTV190, производство "Световые технологии" с ртутными лампами ДРЛ, мощностью 125Вт, установленных на высоте 4м. Площадки парка - светодиодными прожекторами SMART ECO LED, мощностью 270Вт, установленных на высоте 10м. Средняя горизонтальная освещенность групповых и спортивных площадок составляет 10,0 лк. нормативное по МГСН 2.06-99 - 10 лк), основных дорожек 4лк, второстепенных дороже 2лк.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- ЭСН Проект наружного электроснабжения и освещения городского парка
ЭСН Проект наружного электроснабжения и освещения городского парка
2
22
0
0
50
Еще чертежи и проекты по этой теме:
Автор
timonoff
Дата
04.09.2024
Язык
Русский
Состав

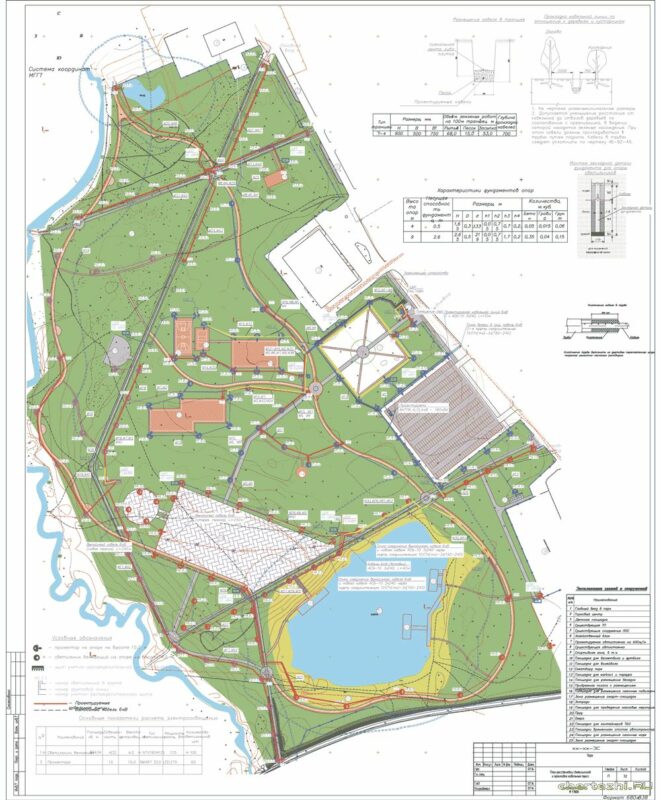

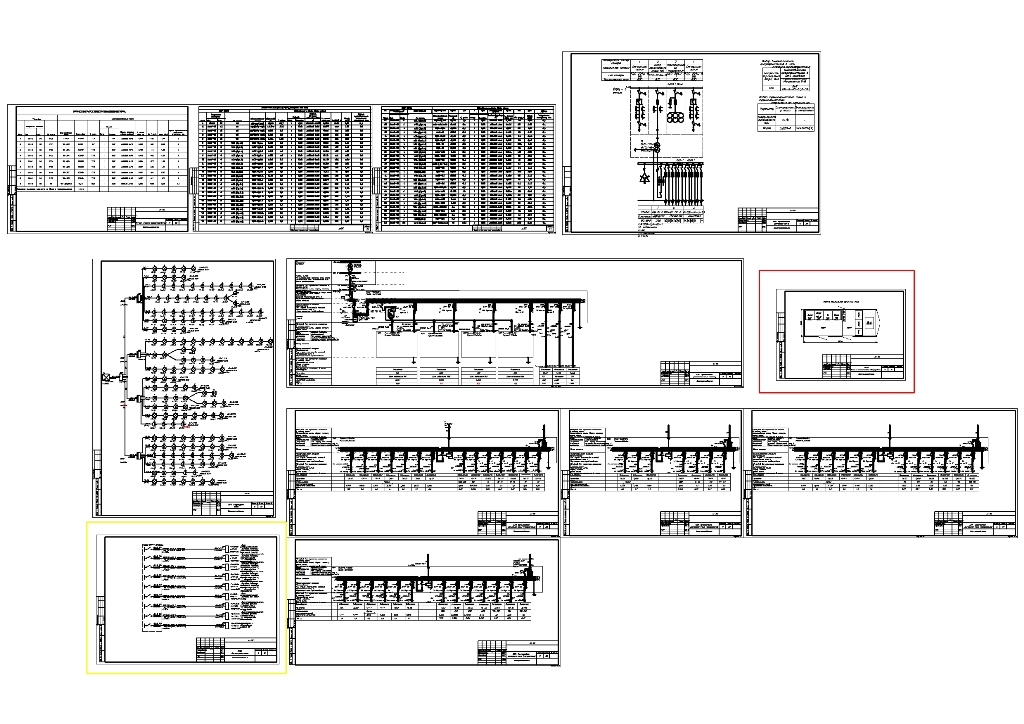

Содержание ПЗ 1.Общая часть 2.Светотехническая часть 3.Электротехнические решения 4.Кабельные линии 5.Тансформаторная подстанция 6.Заземление и защитные меры по электробезопасности 7.Энергосбережение 8.Восстановление нарушенных земель и охрана окружающей среды 9.Мероприятия по охране труда и технике безопасности 10.Перечень актов освидетельствования скрытых работ и документов Ведомость рабочих чертежей: Расчет нагрузок электроснабжения БКТП Однолинейная расчетная схема ЩУР. Однолинейная расчетная схема ЩУР. Структурная схема БКТП. Структурная схема БКТП. План и расстановка оборудования План расстановки светильников и прокладка кабельных трасс
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
Шрифт ГОСТ
-
mipGost.shx
-
mipgost.ttf
-
инструкция.txt
-
-
00_ПЗ_2014_11_22.doc
-
01_Однолинейная схема и ОД_2014_11_27.dwg
-
02_Парк Егорьевск 2 (01 07 14)_2014_11_27_ЭС.dwg
-
03_Парк Егорьевск 2_С_2014_12_03.doc
-
04_ведомость_2014_12_03.doc
-
05_Парк Егорьевск 2 ЭС_ОЛ_2014_11_14.dwg
