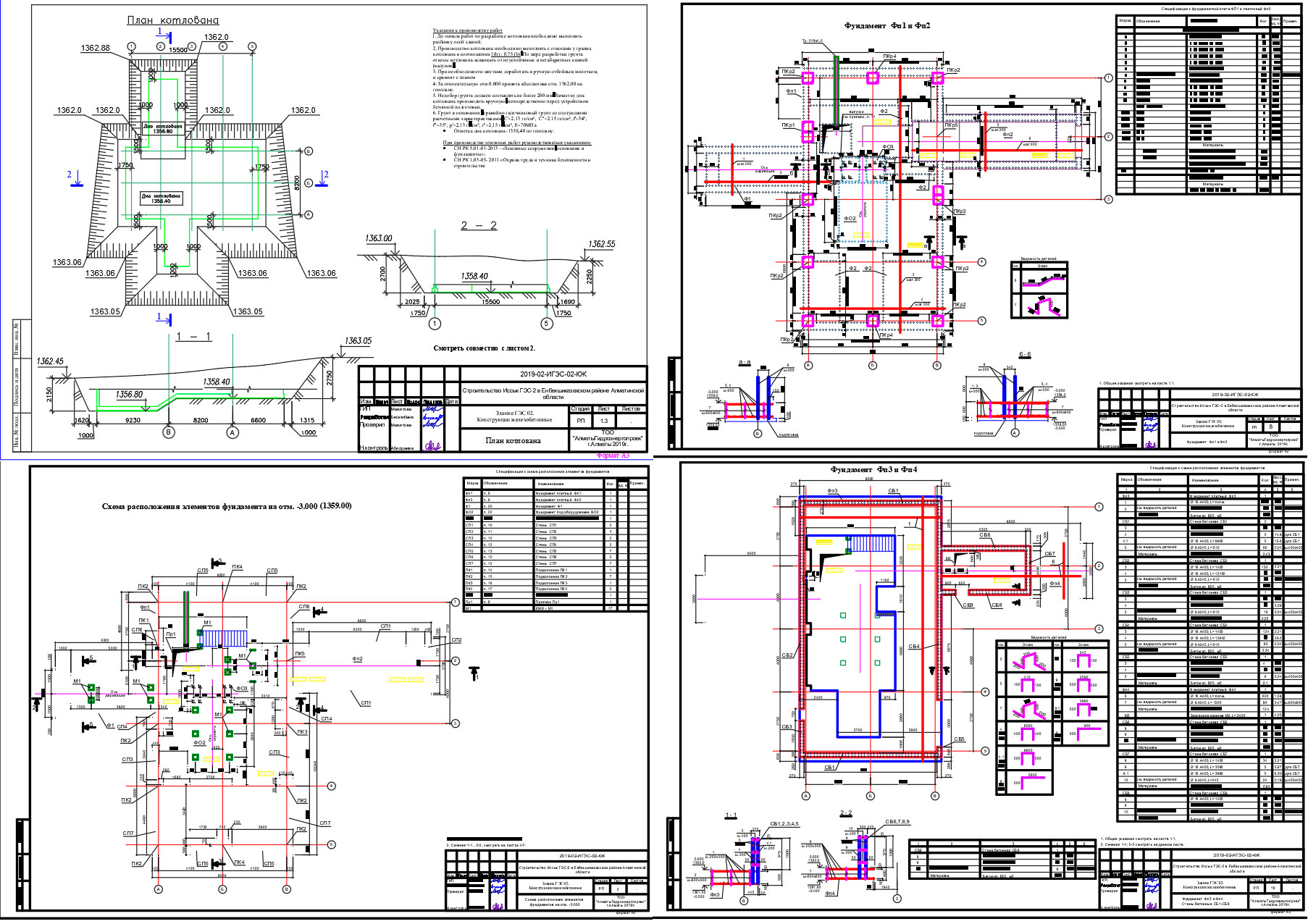

План здании ГЭС, предназначен для выкачки энергий, вырабатывает электричество, расположен в Алматинской области, в Казахстане. Здание двухэтажное + цокольный этаж. Здание сложной формы. Размер в осях в плане 15,0 х14,4 м2. 6.2. Данным комплектом разработаны фундаменты здания и цокольная часть машинного зала. Фундаменты приняты в виде монолитной железобетонной плиты. Стены монолитные железобетонные, Фундаменты под оборудование монолитные железобетонные.
1. Чертежи марки КЖ рабочего проекта «Строительство Иссык ГЭС-02 в Енбекшиказахском районе Алматинской области» выполнен на основании задания на проектирования
- климатический район строительства - IIIВ;
- расчётная зимняя температура наружного воздуха: а) средняя наиболее холодной пятидневки обеспеченностью 0,92 - минус 25 градусов С;
- вес снегового покрова на 1 м2 горизонтальной поверхности земли - 70 кгс/м2;
- скоростной напор ветра на высоте 10 м над уровнем земли для III ветрового района - 38 кгс/м2;
- сейсмичность района строительства - 9 баллов;
- категория грунтов по сейсмическим свойствам вторая (I).
- сейсмичность площадки строительства - 10 баллов;
- здание неотапливаемое;
5. Степень огнестойкости здания - II (вторая).
Класс ответственности здания - II, коэффициент надежности по назначению - 0,95
