Днестровская ГЭС

ХДТУБА, кафедра ОБВ

1.1 Исходные данные
Днестровской ГЭС включает в себя следующие объекты:
• Дом ГЭС;
• Технологический корпус
• Водовыпуск
• Дом центрального маслогосподарства
• Открытый маслосклад
• Бак аварийного слива масла
• Дом мастерских
• Дом КПП, ВОХР и ГО
• Канализационная станция
• Пожарное депо на 4 машины
• Административный корпус, который предусматривает разместить в себе:
- Общее станционные и цеховые мастерские;
- Мастерские службы АСУ;
- Оборудованы металлорежущих станков;
- Инвентарем, приборами, стендами, необходимые для эксплуатационного и
- Ремонтного обслуживания оборудования;
- Кабинеты руководства;
- Комнаты ИТР цехов и специализированных организаций;
- Бытовые помещения;
- Столовая;
- Актовый зал;
- Комнаты общественных организаций;
- Медпункта и военизированной охраны.
Территориальное расположение ГЭС вблизи северных районов Молдавской республики, на землях которых планируется интенсивное развитие мелиорации создает возможность использовать ее (кроме энергетики) как насосную установку для подачи воды из Днестра в верхний водоем ГЭС на высоту 150 м, откуда осуществляется разбор воды на орошаемые земли.
Климат района расположения Дн. ГЭС умеренно-континентальный, с относительно холодной зимой и жарким летом.
Среднегодовая температура воздуха в среднем плюс 8,9 С. Абсолютный максимум достигает плюс 40 (июль-август),
абсолютный минимум - 34 (январь).
температура
Максимальная среднемесячная температура 23,8 С
Минимальная среднемесячная температура -16,0 С
Максимальная среднесуточная температура 30,7 С
Минимальная среднесуточная температура -26,5 С
В холодное время года преобладают ветры северо-западных и юго-восточных направлений. Расчетная скорость ветра 2% обеспеченности 20-23 м / с. Среднее число дней с туманом в году -23. Средняя продолжительность тумана 4,7 часа.
Зимний режим в ряде лет характеризуется неустойчивостью вследствие частых оттепелей ледовой покров нарушается, изменяется ледоходом и даже полным очищением реки ото льда.
По эксплуатационным требованиям:
• долговечность корпуса относится к II-го класса
• по огнестойкости конструкций до II-й степени
• срок службы не менее 50 лет
санитарно-бытовой корпус (СПК) рассчитаны на сменную работу с общей численностью работников, включая ИТР и служащих 290 человек.

Записка не полная, поэтому в составе не заявлена, только первая часть 8 листов

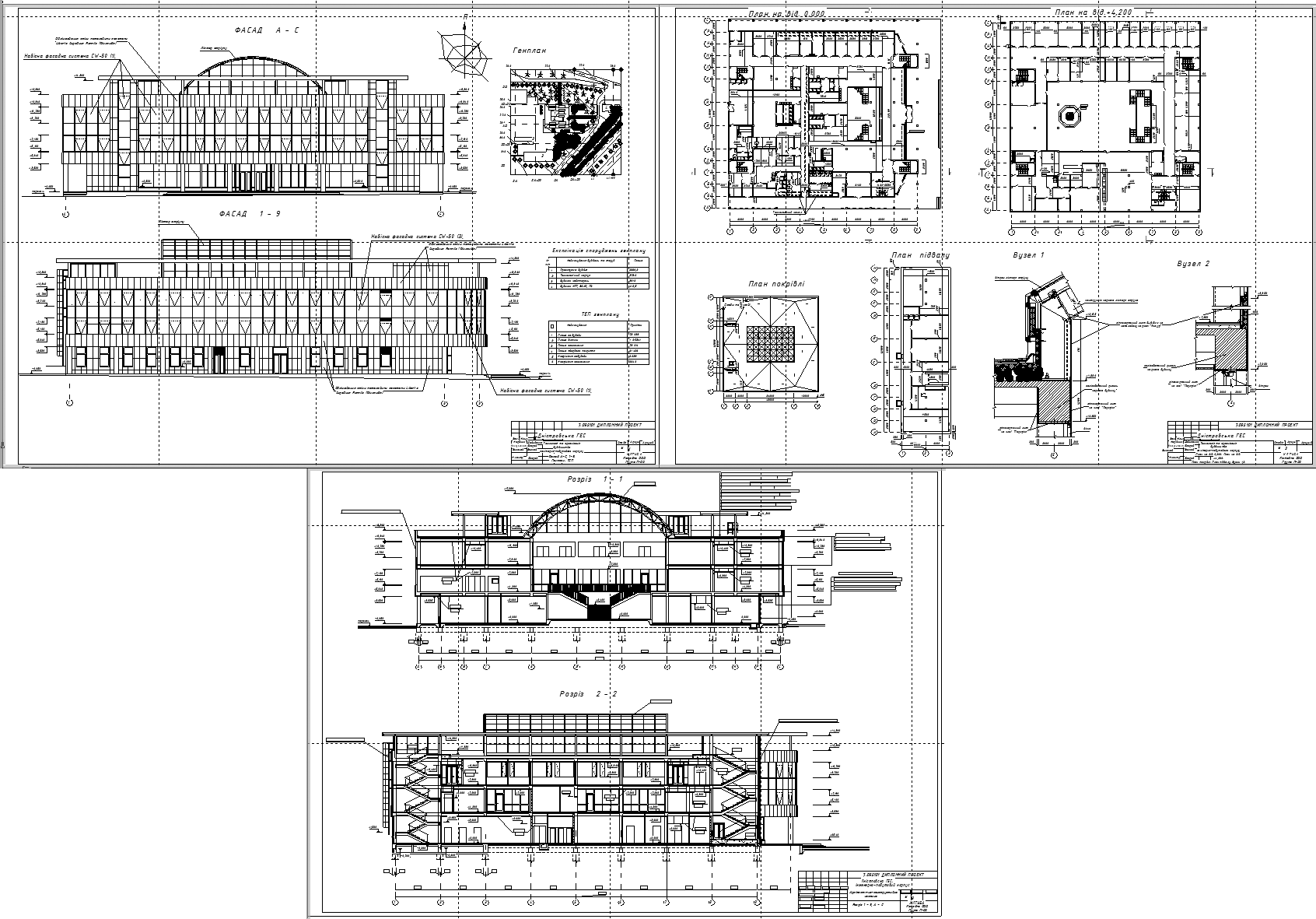

Состав: Три листа: План на отм. 0.000. План на отм. 4.200. План кровли,План подвала, Узел 1. Узел 2. Генплан. Фасад А-С. Фасад 1-9 Язык документа

Софт: AutoCAD 2010

Файлы:
архитектура\~$хитектура.docx
архитектура\архит3.dwg
архитектура\архитектура.docx
архитектура
архитектура\архит1-2.dwg
