Расчет ГЭС (Гидроаккумулирующая электростанция)

Технический университет Молдовы
Кафедра Электроэнергетика
Курсовой проект по дисциплине:"Электрическая часть станций и подстанций"
На тему:"Расчет ГЭС"
Кишинев 2016

Данное задание предусматривает проектирование гидроэлектростанции мощностью 414 МВА. Связь с энергосистемой мощностью 10000 МВА, осуществляется четырьмя линиями напряжением 220 кВ. Снабжение удаленных потребителей осуществляется на напряжении 110 кВ – по 6 линиям.

Исходные данные:
Число генераторов или питающих ЛЭП 4
Высшее напряжение 220 кВ
Число линий высшего напряжения 4
Длина линий высшего напряжения 150 км
Среднее напряжение 110 кВ
Число линий среднего напряжения 6
Длина линий среднего напряжения 50 км

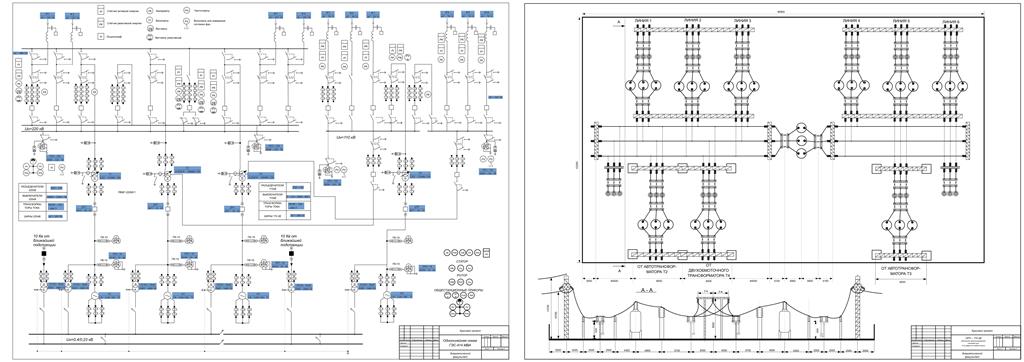

Тип и напряжение распределительного устройства для выполнения графической части проекта
РУ-220 кВ

Содержание
Введение
1. Разработка главной схемы электрических соединений электростанции
1.1. Анализ задания
1.2. Обработка заданных графиков нагрузки
1.3. Разработка вариантов главной схемы первичных соединений электростанции
1.4. Технико–экономическое сравнение вариантов и выбор оптимального варианта
2. Выбор токоведущих частей и аппаратов для главной схемы станции
2.1. Расчет токов трехфазных коротких замыканий,
необходимых для выбора токоведущих частей и аппаратов
2.2. Выбор коммутационных аппаратов в главной схеме электрических соединений станции
2.3. Выбор сечения токоведущих частей в главной схеме станции
3. Собственные нужды, измерение, управление и сигнализация на станции.
3.1. Разработка схемы собственных нужд станции
3.2. Выбор измерительных приборов для всех электрических цепей станции
3.3. Выбор и проверка класса точности измерительных
трансформаторов тока и напряжения
3.4. Выбор схемы управления и сигнализации выключателем
4. Разработка конструкции распределительных
устройств станции
Заключение
Литература
