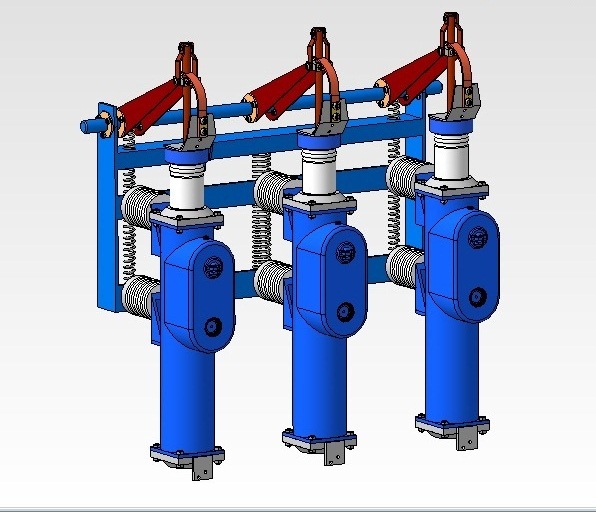

Масляный выключатель ВМГ-10

Масляный выключатель типа ВМГ-10 относится к малообъемным (горшковым) масляным выключателям и является коммутационным аппаратом, способным отключать любые токи нагрузки и короткого замыкания вплоть до предельного тока отключения, равного 20 кА. Выключатель ВМГ-10 широко применяют в РУ-6 -10 кВ трансформаторных подстанций 110-35 кВ.

Состав: 3D Сборка

Софт: КОМПАС-3D 14

Файлы:

3D/

3D/Пружина1.m3d

3D/Сборка_вмг.a3d

3D/Квадрат.m3d

3D/Изолятор2.m3d

3D/Сборка полная.a3d

3D/Изолятор.m3d

3D/Корпус.m3d

3D/Крепление1.m3d

3D/Пружина2.m3d

3D/Крышка верхняя.m3d

3D/Скоба.m3d

3D/Крышка нижняя.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
