Модернизация ЗАО «Технология» г. Сумы с разработкой схемы электроснабжения полиграфического цеха

Сумский национальный аграрный университет
кафедра "Энергетики а АПК"
Дипломный проект
Тема: "Модернизация ЗАО «Технология» г. Сумы с разработкой схемы электроснабжения полиграфического цеха"
Сумы, 2015

В данном проекте был осуществлен расчет электроснабжения и электрооборудования ЗАО «Технология» г. Сумы.
Выбрано аппаратуру для управления и защиты, рассчитано силовую проводку, освещение и осветительную проводку, рассчитан ввод.
Проведен расчет воздушной линии, определены допустимые потери напряжения и выбор оптимальной надбавки силового трансформатора, подсчитаны электрические нагрузки. Выбран провода воздушной линии напряжением 10кВ 380/220 В, мощности силового трансформатора.
Также рассчитано распределительные сети. Выбрано виды и площадь сечения кабелей и способы их прокладки по конструкциям помещений.
Также были рассмотрены вопросы охраны труда, а именно техники безопасности, противопожарной безопасности и производственной санитарии на предприятии.
Проведенные технико - экономические расчеты проекта.

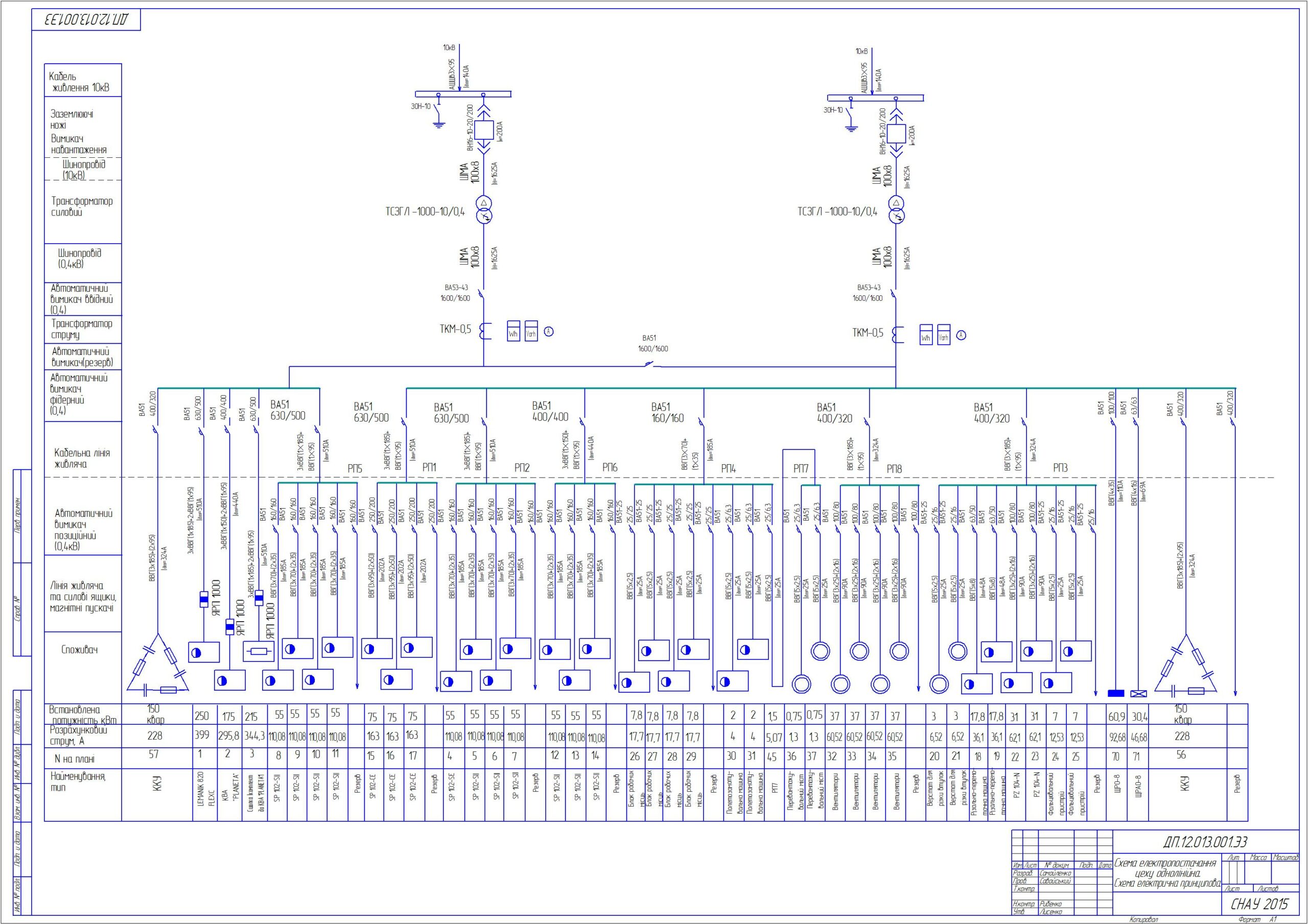

Состав: Схема електропостачання цеху однолінійна. Схема електрична принципова. Цех поліграфічний. Установка освітлювальна. Схема електрична розташування. Цех поліграфічний. Мережа розподільна освітлювальна. Схема електрична принципова. Пристрій захисного відключення та занулення електроустановки. Схема електрична принципова. Показники техніко-економічні. Таблиця. ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Инженерные системы / Электроснабжение и освещение / Модернизация ЗАО «Технология» г. Сумы с разработкой схемы электроснабжения полиграфического цеха
