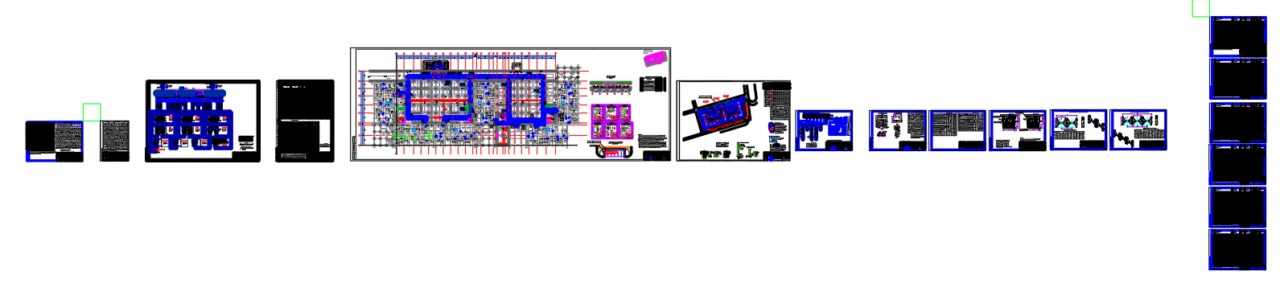

Проект питающих электрических сетей жилого комплекса

Проект питающих электрических сетей 0,4кВ многоквартирного жилого комплекса со встроенными, встроенно-пристроенными помещениями и подземным паркингом (без наружных инженерных сетей) выполнен на основании:
- Задания на проектирование утвержденное заказчиком;
- Технических условий на электроснабжение № ...........................................................................................;
- Заданий от смежных отделов: ГП;НВК; ТС.
По обеспечению надежности и бесперебойности снабжения электроэнергией многоквартирный жилой комплекс относится к I и II категориям. Источником электроснабжения жилого комплекса является проектируемая трансформаторная подстанция блочно-модульного типа ТП-2х2000-10/0,4кВ расположенная на территории жилого комплекса. Трансформаторная подстанция принята тупиковая, отдельностоящая, двухтрансформаторная, с трансформаторами типа ТМ-2000/10/0,4кВ, совмещённая с РУ-10кВ и укомплектованная на низкой стороне (РУ-0,4кВ) панелями ЩО-70 предназначенными для распределения электроэнергии на напряжение 380/220 В. для электроснабжение зданий жилого комплекса.
Данным проектом предусмотрена трасса прокладки кабелей напряжением 0,4кВ от проектируемой трансформаторной подстанций до электрощитовых жилых зданий и арендных помещений жилого комплекса.
Для электроснабжения зарядных станций (ЗС) электромобилей на территории проектируемого комплекса вблизи гостевых парковочных мест предусмотрена установка распределительного щита ЩР-ЗС от которого запитываются зарядные станции Электрическая нагрузка на щит ЩР-ЗС принята в соответствии с требованиями Заказчика. Щит ЩР-ЗС запитывается от панели ЩО-70 распределительного устройства 0,4 кВ (РУ-0,4кВ) проектируемой ТП с установкой прибора учета электроэнергии кабелем расчетного сечения.
В ЩР-ЗС предусмотрена установка вводного 3-х фазного выключателя нагрузки на номинальный ток согласно расчету (авт. выкл. на отходящих линиях устанавливаются поставщиком ЗС).
Прокладка питающих кабелей от проектируемой ТП до электрощитовых жилых и арендных зданий осуществляется по кабельным конструкциям проложенным по подземному паркингу комплекса. Кабели по паркингу проложены на кабельных конструкциях фирмы "ТОО DKC".
Сечение низковольтных кабелей выбрано по допустимому току и потере напряжения и проверено по условию срабатывания автомата при однофазном коротком замыкании (петле фаза-нуль). Металлические нетоковедущие части кабельных конструкций, воздуховодов, шкафов и щитов могущие оказаться под напряжением при повреждении изоляции зануляются, путем присоединения к заземляющим шинам щита РУ-0,4кВ подстанции и ВРУ в электрощитовых жилых и арендных зданий медным проводом сеч. 4кв.мм.
Проект разработан в соотвествии с действующими нормами и правилами и предусматривает мероприятия, обеспечивающие взрывобезопасность и пожаробезопасность при эксплуатации.
