Проект районной электрической сети

Уфимский государственный авиационный технический университет
Кафедра электромеханики
Курсовой проект по дисциплине "Электроэнергетические системы и сети"
На тему:"Проект районной электрической сети"
Уфа,2018

Исходные данные для расчета сети 110 кВ
- cos⁡φ=0,9 – для всех нагрузок;
- потребители узла с наименьшей нагрузкой III категории надежности, состав потребителей по надежности в остальных узлах одинаков (I категории - 30%; II категории - 30 %; III катего¬рии - 40 %, т.е. в остальных узлах в любом случае будут потребители I категории);
- потребители узла 5,12- III категории надежности;
-номинальное напряжение потребителей 10 кВ;
- нагрузок 4500 часов;
-район проектирования - Урал;
Содержание:
1 Исходные данные для расчета сети 110 кВ……………………………………7
2 Разработка схем развития сети…………………………………………………8
3 Расчет потокораспределения в сети………………………………………..…11
3.1 Расчет потокораспределения сети электрической 110 кВ (вариант 1).......12
3.2Расчет потокораспределения сети электрической 110 кВ (вариант 2)..…..12
3.3 Расчет потокораспределения сети электрической 110 кВ (вариант 3)...…13
3.4 Расчет потокораспределения электрической сети 110 кВ (варианта 4).....13
3.5 Расчет потокораспределения электрической сети 110 кВ (вариант 5) 14
4 Выбор номинального напряжения сети 15
5 Выбор сечений линий электропередачи 18
5.1 Экономические интервалы сечений...……………………….......................18
5.2 Расчет токораспределения в электрической сети………………………….19
5.3 Выбор сечений линий электропередач……………………………………..21
6 Выбор трансформаторов на понижающих подстанциях 27
7 Выбор схем подстанций 30
8 Экономические сопоставление вариантов развития сети..........……………34
8.1 Общие положения…………………………………………………...………34
8.2 Экономическое сопоставление по всем сравниваемым вариантам 39
9 Расчет установившихся режимов сети 45
9.1 Расчет установившегося режима максимальных нагрузок для варианта 2 сети 45
9.2 Расчет установившегося послеаварийного режима(вариант4).…..………56
9.3 Расчет установившегося режима максимальных нагрузок для варианта 3 сети ……………………………………………………………………….……….62 9.4 Расчет установившегося послеаварийного режима (вариант5)…………..73
Заключение 77
Список литературы 78
Приложение А. Расчеты в программе RASTR (вариант 4)…………………....79
Приложение Б. Расчеты в программе RASTR (вариант 5) …………………85
Приложение В. Перечень элементов…………………………………………96

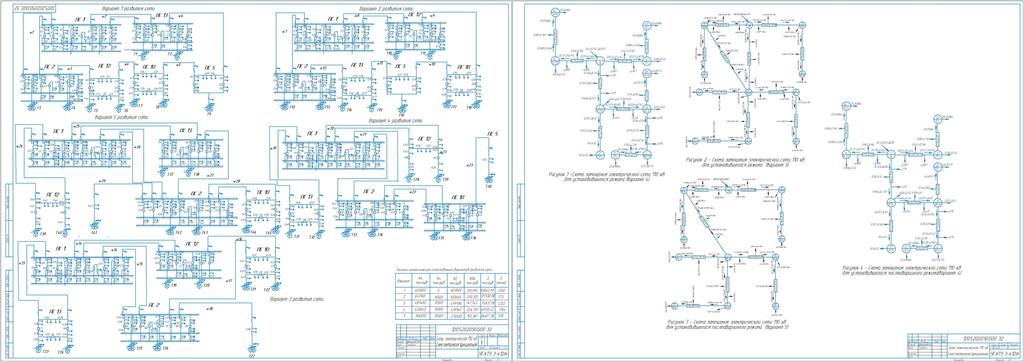

Состав: ПЗ,Спецификация,Схема функциональная и схема 5 вариантов Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проект районной электрической сети

На печать/
На печать/Мои схемы.cdw
На печать/ПЗ.docx
На печать/Спец1.cdw
На печать/Спец2.cdw
На печать/Схема электрическая функциональная 5 вариантов.cdw
На печать/Схема электрическая функциональная режимы сети.cdw
