КОМПАС 3D 18

Освещенность промышленного здания

Ростовский Государственный Строительный Университет
Кафедра градостроительства и архитектуры
Графическая работа по дисциплине "Физика среды и ограждающих конструкций"
На тему "Освещенность промышленного здания"
Ростов-на-Дону 2015

В данной работе рассматривается освещенность производственного здания, сравнивается с нормативной.
Произведен графический расчет освещенности.
Работа содержит 6 чертежей фотмата А4 графической части, 10 страниц пояснительной записки, содержащей 5 рисунков и 2 таблицы.

Исходные данные: Вариант №14Г
Назначение помещения: производственное – сборочный цех, сборка малой точности, умеренная степень загрязнения.
Место строительства: Тамбов
Ориентация окон: З
Вид светопропускающего материала:
А)для бокового освещения - органическое стекло прозрачное
Б)для верхнего освещения – органическое стекло молочное
Переплёты:
А)для бокового освещения – стальные спаренные
Б)для верхнего освещения – стальные двойные открыв.
Несущие конструкции покрытия: железобетонные фермы.
Размеры(м): Н1=4,8; Н2=6,0; Н3=7,4; Н4=9,0; L=24; В=18; j=4.0

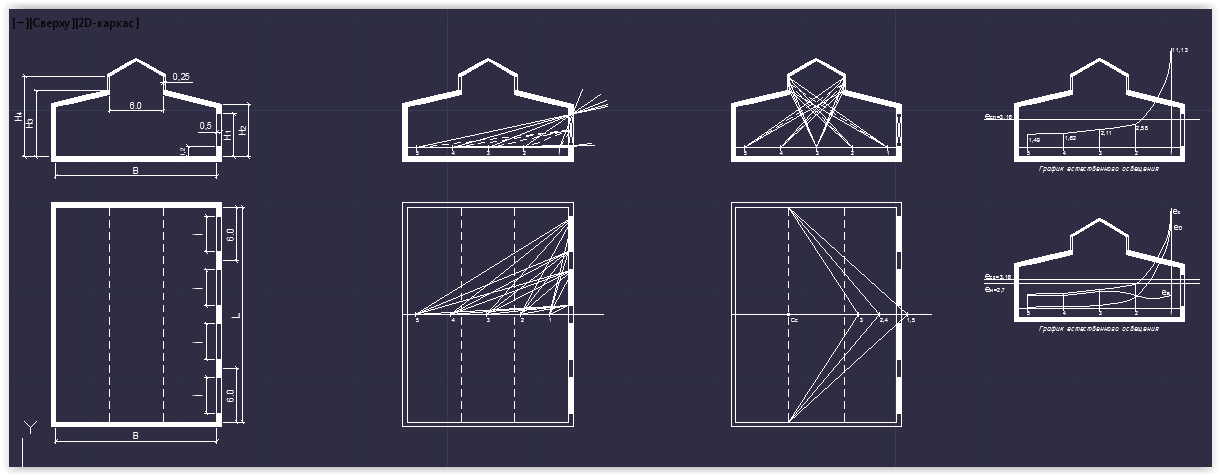

Состав: План здания, разрез здания, графики естественного освещения, планы и разрезы прохождения лучей, ПЗ. Язык документа

Софт: AutoCAD 2014
