Оценка влияния качества электроэнергии на работу электрооборудования промышленного предприятия

Негосударственное образовательное учреждение высшего образования Московский технологический институт факультет: техники и современных технологий
кафедра: энергетики
Дипломная работа по дисциплине: "Электрооборудование и электрохозяйство предприятий, организаций и учреждений"
на тему: «Оценка влияния качества электроэнергии на работу электрооборудования промышленного предприятия»
Москва 2017 г.

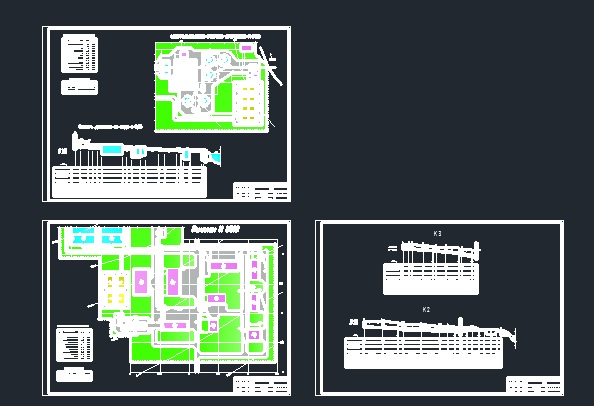

В данной выпускной квалификационной работе был произведен расчет электрических нагрузок по цехам завода выполненный по коэффициенту спроса и установленной мощности цеха Рн .В частности при определении расчетной общецеховой нагрузки был рассчитан по методу коэффициента максимума ремонтно-механический цех. Для него была разработана электрическая схема питания распределительных пунктов и электроприемников с привязкой к генеральному плану.
Также в работе были проработаны вопросы компенсации реактивной мощности, был произведен выбор схем внешнего и внутреннего электроснабжения. По результатам, полученным в ходе расчета, мы приняли стандартное напряжение 10 кВ для системы внешнего электроснабжения предприятия (в данном случае имеем наилучшие экономические показатели).

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
ГЛАВА 1. ОСНОВНЫЕ ДАННЫЕ О ПРЕКТЕ И ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА 5
1.1 Краткая характеристика технологического процесса ремонтно-механического цеха 6
1.2 Характеристика среды и категорийность потребителей по степени надежности электроснабжения 8
1.3 Исходные данные для расчета электрических нагрузок и составления картограмм нагрузок 9
ГЛАВА 2. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ СОСТАВЛЯЮЩИХ ЭЛЕКТРОСНАБЖЕНИЯ ПРЕДПРИЯТИЯ 17
2.1 Расчет электрических нагрузок механического завода 17
2.2 Выбор тока и напряжения 28
2.3 Выбор места установки цеховых трансформаторных подстанций 30
2.4 Выбор числа и мощности цеховых трансформаторов с учетом компенсации реактивной мощности. 32
2.5 Выбор схемы электроснабжения на основании технико-
экономического расчета 35
2.5.1 Выбор схемы внешнего электроснабжения 35
2.5.2 Выбор схемы внутреннего электроснабжения 45
ГЛАВА 3. ВЛИЯНИЕ ОТКЛОНЕНИЯ НАПРЯЖЕНИЯ НА РАБОТУ ЭЛЕКТРООБОРУДОВАНИЯ 54
3.1 Общие сведения 54
3.2 Отклонение напряжения 57
3.3 Работа асинхронного двигателя при изменении напряжения 62
3.4 Исследование отклонения напряжения на работу асинхронных двигателей 66
ЗАКЛЮЧЕНИЕ 73
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 74
